Schneider Electric Servomoteur BMH1904P22F2A BMH1904P22F2A 100 Nm 40 A 40 A Diamètre de l'arbre: 38 mm
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 11'799.95 / pièce(s))
CHF 13'849.95
-15 %
CHF 11'799.95
hors CHF 79.95
Prix TVA incl.
Majoration pour objets encombrants sans frais de port supplémentaires
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Rapport de couple de démarrage : 0
- Courant de démarrage : 0
- Nombre de phases : 3
- Exécution Fin de vague: Autre
- Forme : Autre
- Cycle de charge : Autre
- Fréquence assignée : 50/-60 Hz
- Tension de mesure : 480 V
- Courant : 40 A
- Température de fonctionnement : 0-20 °C
- Convient pour la régulation de la fréquence : Non
- Sécurité intrinsèque (IS) : sans
- Classe d'isolement selon CEI: Autres
- Couple de basculement : 0
- Méthode de refroidissement : Autre
- Palier : Autre
- Protection contre la condensation : non
- Avec résistance à la coefficacité thermique positive (PTC): Non
- Avec détecteur de thermomètre à résistance (RTD) : non
- Classe d'efficacité énergétique du moteur: Autres
- Type de tension : AC/DC
- Imperméabilisation sous pression sous vide (IPC): Autres
- Matériau du boîtier: Autre
- Capacité de surcharge : Non
- Angle
90°
- Couple de serrage
100 Nm
- Courant de phase (max.)
40 A
- Diam. arbres
38 mm
- Référence fabricant
BMH1904P22F2A
- Type
BMH1904P22F2A
- Dimensions de la bride
190 mm
IP65
- Modèle
Moteur synchrone à courant triphasé
- Courant nominal
40 A
- Tension nominale
480 V
- Phases
3
- Puissance nominale
9.8 kW
- Nombre de pôles
10
- Ø arbre
38 mm
- Couple nominal
100 Nm
- Température ambiante max.
20 °C
- Température ambiante min.
0 °C
- UKCA
non pertinent
- Type de produit
Servomoteur
Documents & téléchargements
Fiche technique
Fiche technique 3763365 Schneider Electric Servomoteur BMH1904P22F2A BMH1904P22F2A 100 Nm 40 A 40 A Diamètre de l'arbre: 38 mm
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3763365 Schneider Electric Servomoteur BMH1904P22F2A BMH1904P22F2A 100 Nm 40 A 40 A Diamètre de l'arbre: 38 mm
Description

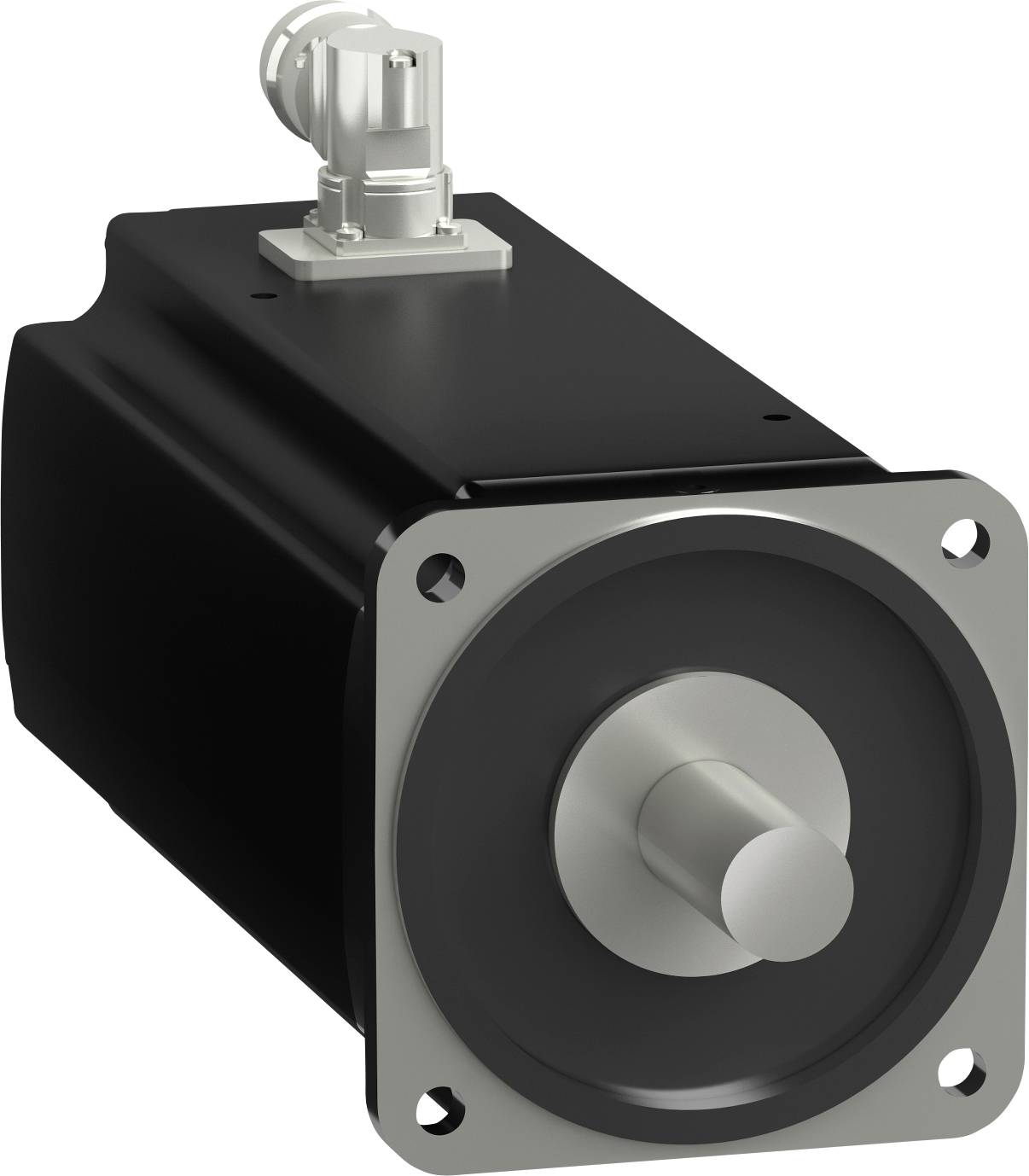

Servomoteur BMH de la série Lexium 32-servo-entraînements. La gamme BMH des servomoteurs AC triphasés présente un moment d'inertie moyen du rotor et est parfaitement adaptée aux applications à charges élevées. Grâce à la technologie d'enroulement, il en résulte une densité de puissance très élevée dans une version compacte. Ce servo a un moment d'arrêt nominal continu de 100 Nm et atteint un couple de pointe de 230 Nm. Sa vitesse nominale est jusqu'à 2000 tr/min en fonction de la tension d'alimentation. Il en résulte une puissance nominale dépendante de la tension jusqu'à 9,8 kW. L'encodeur intégré est exécuté en multitour avec 128 périodes/tour (128x1024x4096) comme SinCos Hiperface. La connexion électrique est assurée par des connecteurs M40 et M23, coudés à 90° et pivotants. Pour la fixation, la bride moteur est de 190 mm. L'arbre d'entraînement a un diamètre de 38 mm. L'extrémité de l'arbre est lisse et conforme à l'indice de protection IP65. Le boîtier du moteur est conforme à l'indice de protection IP65. Un frein d'arrêt est intégré. Pour le fonctionnement du moteur synchrone, il est recommandé d'utiliser les servo-amplificateurs de la série LXM32 Lexium. Pour soutenir vos objectifs de développement durable, des informations détaillées sur le contenu des matériaux, l'impact environnemental et l'économie circulaire sont fournies.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
