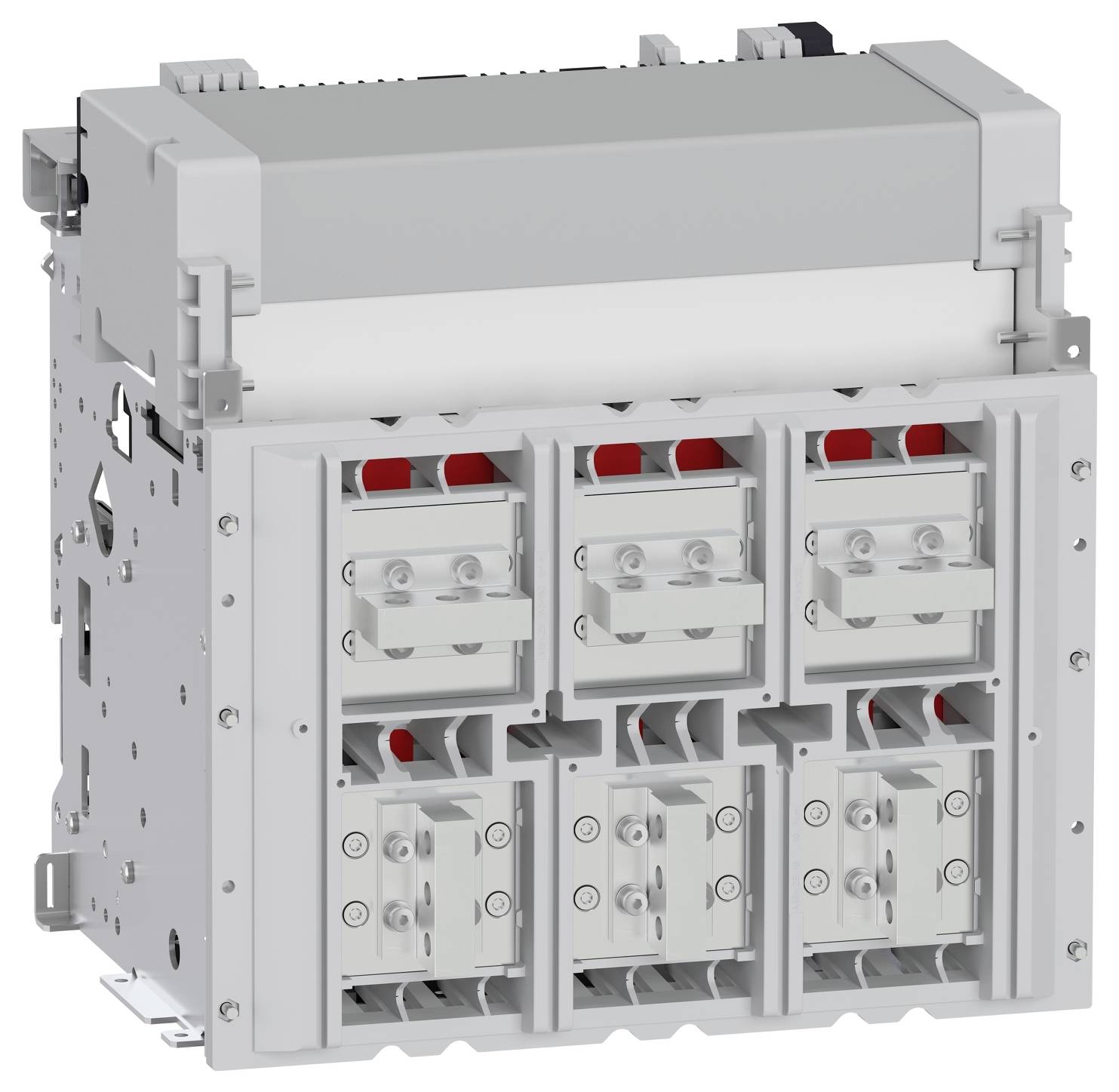

Schneider Electric MTZ220H15X3PMD Disjoncteur 1 pc(s) 5 inverseurs (RT) Plage de réglage (courant): 800 - 2000 A Tension

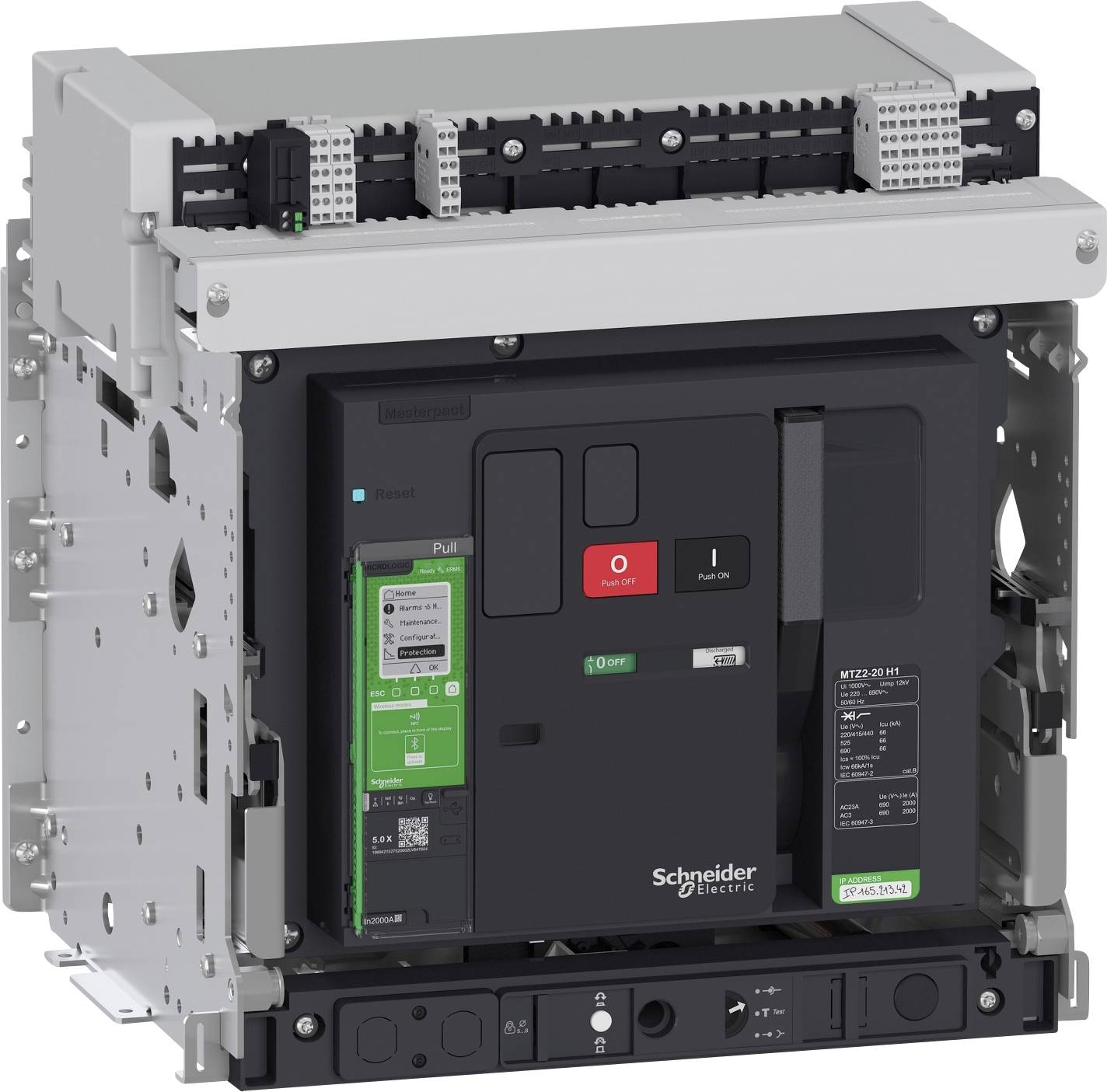

Cet appareil est un disjoncteur complet Masterpact MTZ2 20H1 à 3 broches, en version extensible (extensible), équipé d'une commande Micrologic 5.0X. Masterpact MTZ est la dernière génération de disjoncteurs à courant élevé de 630A à 6300A dotés d'une technologie numérique avancée. Le courant nominal de fonctionnement (IN) est de 2000A. La capacité d'arrêt (ICU) est de 66kA à 415VAC 50/60Hz (niveau de puissance H1). Il est actionné manuellement (pas de moteur intégré). Il est équipé d'un châssis à 3 broches pour la version extensible. Micrologic 5.0X est un calculateur électronique avec une protection réglable longue durée contre les surcharges (ANSI 49RMS/51). Il dispose d'une protection contre les courts-circuits réglable (ANSI 50TD/51) et d'une protection contre les courts-circuits non retardée (ANSI 50). Les informations traitées par Micrologic 5.0X peuvent être affichées sur l’IHM intégrée ou sur un smartphone équipé de l’application EcoStruxure Power. Les fonctions de protection peuvent être réglées via l'écran intégré, un smartphone ou un PC, ainsi que via la communication Ethernet et Modbus SL avec le logiciel EcoStruxure. L'unité de contrôle Micrologic X peut être adaptée à tout moment avec des modules numériques pour ajouter de nouvelles fonctions de protection, de mesure ou de diagnostic. Les contrôleurs Micrologic X disposent de plusieurs canaux de communication, notamment Ethernet, Modbus SL et des capacités de communication sans fil. Le raccordement électrique se fait par les raccords horizontaux arrière sur les côtés supérieur et inférieur. Il y a quatre contacts auxiliaires OF (état de l'interrupteur MARCHE/ARRÊT), 1 contact d'assistance SDE (indicateur de déclenchement d'erreur) et 1 contact d'aide PF (indicateur de préparation à l'activation). Un module de port ULP fait partie de la configuration et est monté sur le boîtier pour permettre la connexion aux modules de communication Ethernet ou Modbus. Les dimensions sont 439mm (H) x 441mm (B) x 403mm (T). Il garantit le respect des normes internationales IEC 60947-1 et IEC60947-2. Les disjoncteurs Masterpact MTZ vous préparent à l'avenir de la distribution d'énergie grâce à une connectivité intelligente, une surveillance à distance et une personnalisation facile via des modules numériques. Masterpact MTZ est le premier disjoncteur à pouvoir actif intégré, certifié par un tiers, de classe 1 (IEC 61557-12). Le disjoncteur MTZ Masterpact est intégré à l'architecture EcoStruxure Power et permet de générer des données précieuses. Avec Masterpact MTZ, vous restez connecté et évitez les temps d'arrêt en utilisant le logiciel EcoStruxure Power Device APP et EcoStruxure sur votre smartphone. Masterpact MTZ est un produit Green Premium qui contribue à améliorer la durabilité en réduisant les émissions de CO2, les coûts énergétiques et d'exploitation.

Ce texte a été traduit par une machine.
