Name: Relais de sécurité XPSUAB31CC Schneider Electric Tension de fonctionnement: 24 V 1 inverseur (RT) (l x H x P) 22.5 x 100
Brand: Schneider Electric
SKU: 2373929
Availability: BackOrder

Relais de sécurité XPSUAB31CC Schneider Electric Tension de fonctionnement: 24 V 1 inverseur (RT) (l x H x P) 22.5 x 100-0

Relais de sécurité XPSUAB31CC Schneider Electric Tension de fonctionnement: 24 V 1 inverseur (RT) (l x H x P) 22.5 x 100-1

1/2

Type d'emballage

Piece

Type de produit

Relais de sécurité

Branchement

terminal à ressort

Tension de fonctionnement

24 V

Type

XPSUAB31CC

Fiche technique (PDF)

Livraison le jeu., 31 décembre 2026

Nombre

pièce(s)

Total (CHF 83.95 / pièce(s))

CHF 119.95

-30 %

CHF 83.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Support de montage : rail DIN symétrique de 35 mm
PUISSANCE ABSORBÉE : 2 W 48 V DC
Entrées de sécurité : 1
COURANT DE FONCTIONNEMENT NOMINAL IE : 5 A AC-1; 3 A AC-15; 5 A DC-1; 3 A DC-13; 3 A AC-1; 1 A AC-15 ; 2 A DC-1 ; 1 A DC-13
Temps de synchronisation entre les entrées : 0,5 s ; 2,2 s.
Temps de réponse maximal avec entrée ouverte : 20 ms.
Sans PVC : oui

Type d'emballage: Piece

Type de produit: Relais de sécurité

Type: XPSUAB31CC

Branchement: terminal à ressort

Tension de fonctionnement: 24 V

Tension de fonctionnement min.: 48 V DC/AC

Tension de fonctionnement max.: 240 V DC/AC

Tension de fonctionnement: 48 - 240 V DC/AC

Temps de réponse: 20 ms

Type de contact: 1 inverseur (RT)

Niveau de performance: PL c

Niveau d'intégrité de la sécurité: SIL 1

Catégorie de sécurité: 1

Approbations (Capteurs): TÜV
cUL

Spécificités: afficheur LED

: IP20
IP40
IP54

Température de fonctionnement (min.): -25 °C

Température de fonctionnement (max.): +55 °C

Profondeur: 120 mm

Largeur: 22.5 mm

Hauteur: 100 mm

Dim.: (l x H x P) 22.5 x 100 x 120 mm

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Betriebsspannung

Anschluss

Verpackungsart

Sicherheitsrelais XPSUAB31CC Schneider Electric Betriebsspannung: 24 V 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373929

Livraison le jeu., 31 décembre 2026

Conrad Electronic

Ce produit

24 V

Federkraftklemme

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 83.95^*

Sicherheitsrelais XPSUAB11CC Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373927

Livraison le ven., 5 février 2027

Conrad Electronic

24 V DC/AC

Federkraftklemme

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Sicherheitsrelais XPSUAB11CP Schneider Electric Betriebsspannung: 24 V DC/AC 1 Wechsler (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373928

Livraison le mer. 2 décembre

Conrad Electronic

24 V DC/AC

Schraubklemmen

pièce(s)

Min.: 1

Multiples: 1

CHF 75.95^*

Sicherheitsrelais XPSUAF13AC Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373931

Livraison le mer., 30 décembre 2026

Conrad Electronic

24 V DC/AC

Federkraftklemme

pièce(s)

Min.: 1

Multiples: 1

CHF 177.95^*

Sicherheitsrelais XPSUAF13AP Schneider Electric Betriebsspannung: 24 V DC/AC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373932

Livraison le jeu. 15 octobre

17 pièce(s)Conrad Electronic

24 V DC/AC

Schraubklemmen

pièce(s)

Min.: 1

Multiples: 1

CHF 159.95^*

Sicherheitsrelais XPSUAF33AC Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373933

Livraison le mer., 30 décembre 2026

Conrad Electronic

24 V/DC

Federkraftklemme

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 193.95^*

Sicherheitsrelais XPSUAF33AP Schneider Electric Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373934

Livraison le mer., 30 décembre 2026

Conrad Electronic

24 V/DC

Schraubklemmen

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 193.95^*

Sicherheitsrelais XPSUAK12AC Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373935

Livraison le mer., 30 décembre 2026

Conrad Electronic

24 V DC/AC

Federkraftklemme

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Sicherheitsrelais XPSUAK12AP Schneider Electric Betriebsspannung: 24 V DC/AC 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373936

Livraison le mer., 30 décembre 2026

Conrad Electronic

24 V DC/AC

Schraubklemmen

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Sicherheitsrelais XPSUAK32AC Schneider Electric 2 Schließer, 1 Öffner (B x H x T) 22.5 x 100 x 120 mm LED-Anzeige 1 St.

Code produit :2373937

Livraison le mer., 30 décembre 2026

Conrad Electronic

Federkraftklemme

Piece

pièce(s)

Min.: 1

Multiples: 1

CHF 207.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2373929 Relais de sécurité XPSUAB31CC Schneider Electric Tension de fonctionnement: 24 V 1 inverseur (RT) (l x H x P) 22.5 x 100

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2373929 Relais de sécurité XPSUAB31CC Schneider Electric Tension de fonctionnement: 24 V 1 inverseur (RT) (l x H x P) 22.5 x 100

Description

Relais de sécurité
PL/ catégorie d'après la norme ISO13849-1: PL c/cat. 1
SIL 1 (IEC 61508)
Canaux d'entrée : 2
Circuits de validation/signalisation : 1 x inverseur
Avec sortie diagnostic
Tension : 48...240 V AC/DC (-10/+10 %)
Raccordement : bornes à ressort ***Seuls les articles non ouverts peuvent être renvoyés***

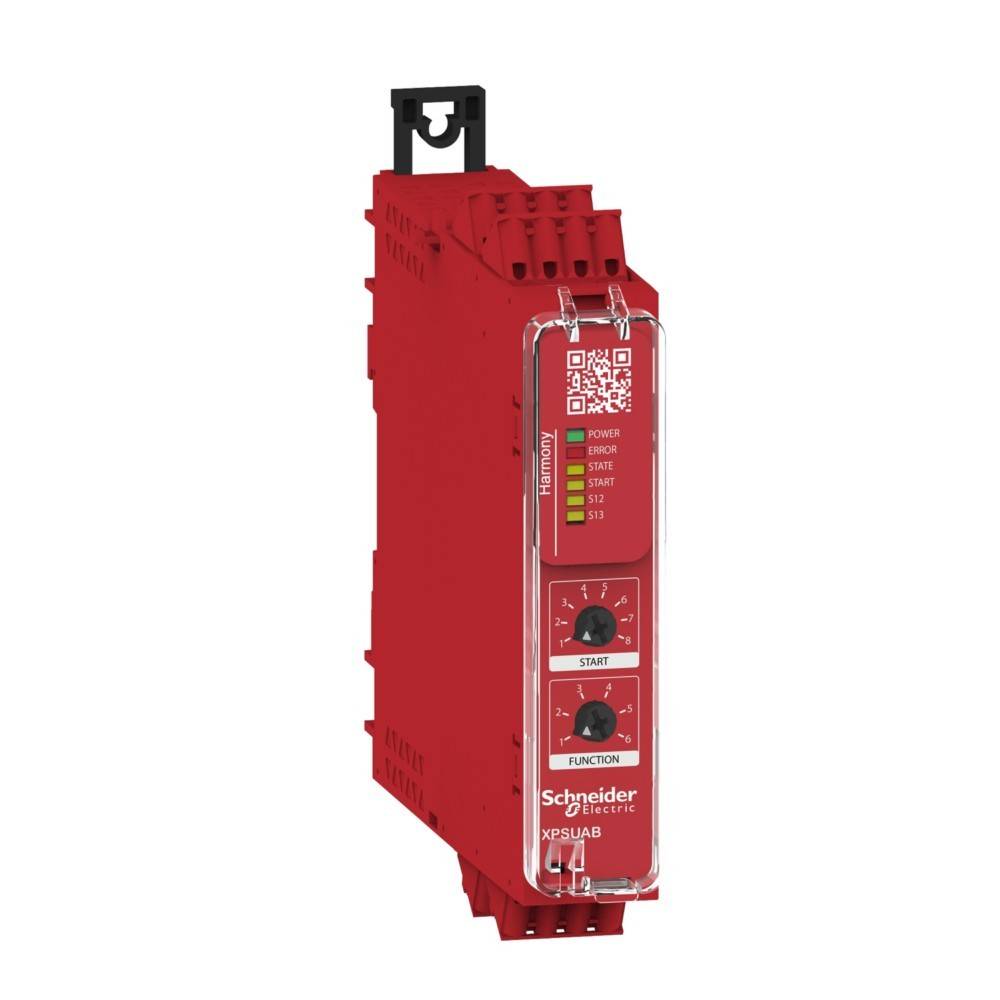

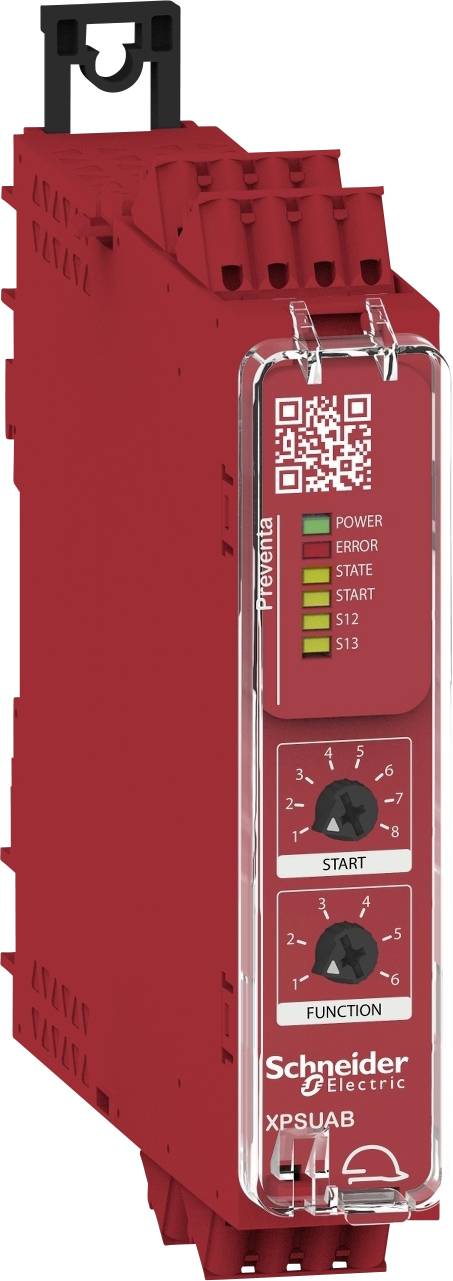

Le relais de sécurité Harmony XPSUAB31CC de Schneider Electric sert à la surveillance des circuits électriques de sécurité. Il dispose d'un contact inverseur comme circuit de validation et d'un contact auxiliaire. Il peut être commandé par deux canaux. Pour faciliter le diagnostic et la maintenance, ce relais est doté d'une sortie diagnostic à semi-conducteur à impulsion. Celle-ci peut être exploitée à l'aide d'un module de diagnostic PLC.

Le relais de sécurité à tension d'alimentation de 48...240 V AC/DC Harmony XPSUAB31CC offre une fonction d'affichage à quatre LED jaunes, une LED verte (Power) et une LED rouge (Error). Il se raccorde à l'aide de bornes à ressort amovibles et peut être installé sur un rail DIN 35.
