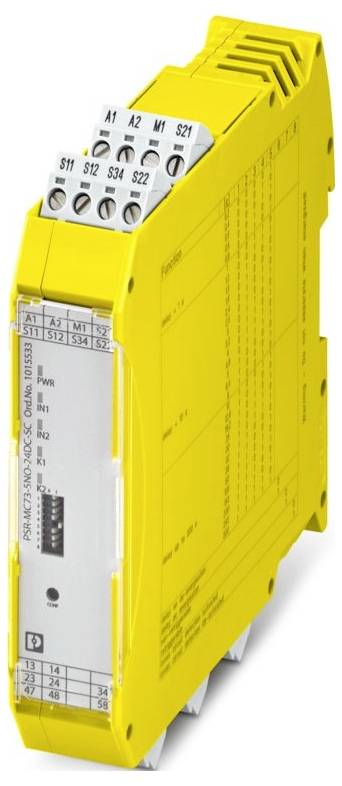

Relais de sécurité PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 NO (T) (l x H x P) 22.5 x 112.2 x 114.5 mm 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais de sécurité
Branchement
à visser
Type
PSR-MC73-5NO-1DO-24DC-SC
Temps de réponse
50 ms
Fiche technique (PDF)
Nombre
Total (CHF 379.95 / pièce(s))
CHF 379.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : PSRmini
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 22,5 mm
- Hauteur : 112,2 mm
- Profondeur : 114,5 mm
- Matériau boîtier: PA
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement) : -35 °C ... 60 °C (observer le Derating)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, 2 g.
- Longueur de section dénudée : 7 mm
- Général : général
- Position de montage : verticale ou horizontale
- Puissance de perte maximale à condition nominale : 8,1 W (pour US = 30 V, IL² = 108A²)
- CE : CE
- Technique de raccordement : technique de raccordement
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : < 3,2 mA (type. À US)
- Raccordement conducteur : raccord conducteur
- Fréquence de commutation : 0,5 Hz (en fonction du temps de retard défini)
- Courant : max. 100 mA
- Consignes de montage : voir courbe de Derating
- Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
- Choc : 10g (fonctionnement), 15g (transport)
- Tension : correspond à US
- Circuit de protection : diode de suppression
- Affichage de l'état : 5 x LED bi-couleur
- Tension de commutation : min. 12 V C.A./C.C. ; MAX. 250 V c.a./c.c. (respecter la courbe de charge)
- Désignation : A1/A2
- Application : arrêt d'urgence ; porte de protection ; barrières photoélectriques
- Approvisionnement : approvisionnement
- Couleur (boîtier) : jaune (RAL 1018)
- Courant d'enclenchement : min. 5 mA;max. 6 A
- Description de la sortie: PNP;Non axé sur la sécurité
- Courant d'enclenchement maximal : 500 mA (Δt = 100 ms pour US)
- Exécution de contact : 5 chemins de déverrouillage
- Courant de durée limite: 6 A
- Tension d'isolation nominale : 250 V c.a.
- TENSION D'ALIMENTATION DU CIRCUIT DE COMMANDE ASSIGNÉE US : 24 V DC -20 % / +25 %
- Courant d'alimentation de commande assignée IS: Type. 80 mA
- Données techniques de sécurité : données techniques de sécurité
- Durée de vie mécanique : 10 x 106 jeux de commutation
- Temps de réponse typique : < 50 ms (démarrage automatique) ;< 50 ms (démarrage manuel et surveillé)
- Temps de rechute typique : < 25 ms (en cas de commande via S12 et S22 (uniquement pour les contacts directs) ;< 10 ms (en cas de commande via A1 | une commande applicative via A1/A2 n'est pas autorisée)
- Matériau de contact: AgCuNi +0,2 µm ... 0,4 µm Au / AgSnO2 +0,2 µm Au
- PUISSANCE DE COMMUTATION : 4 A (24 V (DC13)) ; 3 A (230 V (AC 15))
- Fusible de sortie : 6 A GL/gG ; 4 A GL/gG (pour les applications à faible demande)
- Type de relais : relais électromécanique avec contacts à guidage forcé selon IEC/EN 61810-3
- Temps : temps
- Portée typique Temps de serrage à US : 500 ms (pour la commande A1 à US)
- Temps de récupération : 500 ms (selon la fonction de sécurité requise)
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc dimensionnelle / isolation : voir fiche technique, chapitre « Coordination de l'isolation ».
- Temps de filtrage : max. 1 ms (largeur d'impulsion de test faible);min. 21 ms (fréquence d'impulsion de test faible)
- Nombre de sorties : 2
- Puissance de commutation : min. 60 mW
- Quadrillage Courant total : 108 A2 (voir Derating)
- Données techniques de sécurité: EN ISO 13849: Données techniques de sécurité: EN ISO 13849
- Niveau de performance (PL): E (4 A DC13 | 3 A AC15, 8760 jeux de commutation/an)
- Niveau d'intégrité de sécurité (SIL): 3
- Données techniques de sécurité: EN IEC 62061: Données techniques de sécurité: EN IEC 62061
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
- Description de l'entrée: Non sécurisé
- Nombre d'entrées : 1
- Plage de tension d'entrée Signal « 0 » : 0 V c.c. ... 5 V DC
- Plage de tension d'entrée Signal « 1 » : 11 V c.c. ... 30 V C.C.
- capable : oui
- Commande : 1 et 2 canaux
- Puissance absorbée en US : type. 1,92 W
- Catégorie d'arrêt: 0;1
- Données techniques de sécurité: IEC 61508 - Haute demande: Données techniques de sécurité: IEC 61508 - Haute demande
- Données techniques de sécurité: IEC 61508 - Low-Demand: Données techniques de sécurité: IEC 61508 - Low-Demand
- Temps de redémarrage : < 1 s (temps de démarrage)
- Plage de courant d'entrée Signal « 0 » : 0 mA ... 2 mA
- Simultanité : ∞
- Fréquence limite : min. 0 Hz; max. 1 Hz
- Max. Résistance totale admissible: 150 Ω
- Numérique : cercle de départ (S34) : numérique : cercle de départ (S34)
- Signaler: M1: Signaler: M1
- Protection contre les courts-circuits : Oui
- Plage de temps de retard: 0,2 s ... 300 s ±5 % (réglable pour 47/48/58)
- Numérique : circuit de capteur (S12, S22) : numérique : circuit de capteur (S12, S22)
- Relais : chemins de partage (13/14, 23/34/34, 47/48/58) : relais : chemins de partage (13/14, 23/48/24, 47/24/58)
- Horloge : S11, S21 : cadence : S11, S21
- Type d'emballage
Piece
- Type de produit
Relais de sécurité
- Type
PSR-MC73-5NO-1DO-24DC-SC
- Branchement
à visser
- Temps de réponse
50 ms
- Type de contact
5 NO (T)
- Tension de contact (max.)
250 V DC/AC
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Catégorie de sécurité
4
- Approbations (Capteurs)
CE
IP20
- Température de fonctionnement (min.)
-35 °C
- Température de fonctionnement (max.)
60 °C
- Profondeur
114.5 mm
- Largeur
22.5 mm
- Hauteur
112.2 mm
- Dim.
(l x H x P) 22.5 x 112.2 x 114.5 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3561618 Relais de sécurité PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 NO (T) (l x H x P) 22.5 x 112.2 x 114.5 mm 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3561618 Relais de sécurité PSR-MC73-5NO-1DO-24DC-SC Phoenix Contact 5 NO (T) (l x H x P) 22.5 x 112.2 x 114.5 mm 1 pc(s)
Description
Relais de sécurité pour arrêt d'urgence, portes de protection, barrières photoélectriques jusqu'à SIL 3, CAT. 4, PL e, Fonctionnement à 1 ou 2 canaux, détection de fermeture transversale, déclenchable, retard de rechute/serrage de 0,2 s à 300 s, 5 chemins de déverrouillage, US = 24 V c.c., borne à vis enfichable
