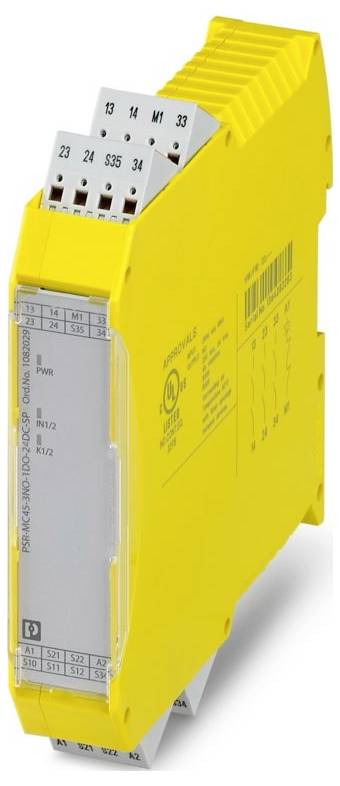

Relais de sécurité PSR-MC45-3NO-1DO-24DC-SP Phoenix Contact Tension de fonctionnement: 24 V/DC (l x H x P) 22.5 x 117.4
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais de sécurité
Branchement
bornier Push-In
Tension de fonctionnement
24 V/DC
Type
PSR-MC45-3NO-1DO-24DC-SP
Fiche technique (PDF)
Nombre
Total (CHF 177.95 / pièce(s))
CHF 177.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : PSRmini
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
- Section conducteur rigide: 0,2 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 22,5 mm
- Hauteur : 117,4 mm
- Profondeur : 114,5 mm
- Matériau boîtier: PA
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... 60 °C (observer le Derating)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension : II
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, 2 g.
- Longueur de section dénudée : 8 mm
- Position de montage : verticale ou horizontale
- Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm² (uniquement en combinaison avec CRIMPFOX 6)
- Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 1,5 mm² (uniquement en combinaison avec CRIMPFOX 6)
- Puissance de perte maximale à condition nominale: 17,21 W (pour UB = 30 V , IL² = 72 A²)
- CE : CE
- Technique de raccordement : technique de raccordement
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : 2,5 mA (type. À US sur S34);1 mA (type. Sur US à S35)
- Raccordement conducteur : raccord conducteur
- Fréquence de commutation : 0,5 Hz (ohmique)
- Courant : max. 100 mA
- Consignes de montage : voir courbe de Derating
- Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
- Choc : 15g pour Δt = 11 ms (choc permanent : 10g pour Δt = 16 ms)
- Tension : env. 23 V c.c. (US - 1 V)
- Circuit de protection : diode de suppression 33 V
- Affichage de l'état : 2 x LED (vert)
- Tension de commutation : min. 5 V C.A./C.C. ; MAX. 250 V c.a./c.c. (respecter la courbe de charge)
- Désignation : A1/A2
- Application : arrêt d'urgence ; porte de protection ; transpondeur ; barrières photoélectriques
- Approvisionnement : approvisionnement
- Couleur (boîtier) : jaune (RAL 1018)
- Courant d'enclenchement : min. 10 mA c.a./c.c. ; max. 6 A
- Description de la sortie: PNP;Non axé sur la sécurité
- Courant d'enclenchement maximal : 1 A (Δt = 5 ms pour US)
- Affichage de la tension de fonctionnement : 1 x LED (vert)
- Exécution de contact : 3 chemins de déverrouillage
- Courant de durée limite: 6 A
- Tension d'isolation nominale : 250 V c.a.
- Tension d'alimentation du circuit de commande assignée US : 24 V c.c. -20 % / +25 % (sécurisation externe)
- Courant d'alimentation de commande assignée IS: Type. 75 mA
- Données techniques de sécurité : données techniques de sécurité
- Durée de vie mécanique : 10 x 106 jeux de commutation
- Temps de réponse typique : < 100 ms (démarrage automatique) ;< 100 ms (démarrage manuel et surveillé)
- Temps de rechute typique : < 20 ms (en cas de demande via les circuits de capteurs) ;< 20 ms (en cas de commande via A1 | une commande applicative via A1/A2 n'est pas autorisée)
- Matériau des contacts : AgSnO2
- PUISSANCE DE COMMUTATION : 5 A (24 V (DC13)) ; 5 A (250 V (AC15))
- Fusible de sortie : 6 A GL/gG
- Type de relais : relais électromécanique avec contacts à guidage forcé selon IEC/EN 61810-3
- Temps : temps
- Portée typique Temps de serrage à US : < 100 ms (en cas de commande via A1)
- Temps de récupération : 500 ms (selon la fonction de sécurité requise)
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc dimensionnelle / isolation: Isolation de base 4 kV entre tous les chemins de courant;isolation de base 4 kV entre tous les chemins de courant et les boîtiers
- Temps de filtrage : max. 3 ms (largeur d'impulsion de test basse) ;> 1 s (fréquence d'impulsion de test basse) ; pour largeur d'impulsion de test < 1 ms : fréquence d'impulsion de test = 5 x largeur d'impulsion de test ; max. 1 ms (largeur d'impulsion de test, impulsions de test élevées);> 100 ms (fréquence d'impulsion de test, impulsions de test élevées);Si les impulsions de test ne sont pas pertinentes pour la sécurité, elles doivent être désactivées.
- Nombre de sorties : 1
- Puissance de commutation : min. 50 mW
- Quadrillage Courant total : 72 A2 (voir Derating)
- Données techniques de sécurité: EN ISO 13849: Données techniques de sécurité: EN ISO 13849
- Niveau de performance (PL): E (5 A DC13 | 8760 jeux de commutation/an ou 5 A AC15 | 2190 jeux de commutation/an)
- Niveau d'intégrité de sécurité (SIL): 3
- Données techniques de sécurité: EN IEC 62061: Données techniques de sécurité: EN IEC 62061
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
- Description de l'entrée: Non axée sur la sécurité;NPN
- Nombre d'entrées : 2
- Plage de tension d'entrée Signal « 0 » : 0 V ... 5 V (S10, S12)
- Plage de tension d'entrée Signal « 1 » : 19,2 V c.c. ... 30 V C.C.
- capable : oui
- Commande : 1 et 2 canaux
- Puissance absorbée en US : type. 1,8 W
- Catégorie d'arrêt : 0
- Données techniques de sécurité: IEC 61508 - Haute demande: Données techniques de sécurité: IEC 61508 - Haute demande
- Données techniques de sécurité: IEC 61508 - Low-Demand: Données techniques de sécurité: IEC 61508 - Low-Demand
- Temps de redémarrage : < 1 s (temps de démarrage)
- Plage de courant d'entrée Signal « 0 » : 0 mA ... 2 mA (S10, S12)
- Simultanité : ∞
- Max. Résistance totale admissible: 150 Ω
- Signaler: M1: Signaler: M1
- Protection contre les courts-circuits : Oui
- Numérique : cercle de départ (S34, S35) : numérique : cercle de départ (S34, S35)
- Relais : chemins de partage (13/14, 23/24, 33/34) : relais : chemins de partage (13/14, 23/24, 33/34)
- Numérique : circuit de capteur (S10, S12, S22) : numérique : circuit de capteur (S10, S12, S22)
- Type d'emballage
Piece
- Type de produit
Relais de sécurité
- Type
PSR-MC45-3NO-1DO-24DC-SP
- Branchement
bornier Push-In
- Tension de fonctionnement
24 V/DC
- Tension de contact (max.)
250 V DC/AC
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Catégorie de sécurité
4
- Approbations (Capteurs)
CE
IP20
- Température de fonctionnement (min.)
-40 °C
- Température de fonctionnement (max.)
60 °C
- Profondeur
114.5 mm
- Largeur
22.5 mm
- Hauteur
117.4 mm
- Dim.
(l x H x P) 22.5 x 117.4 x 114.5 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3563388 Relais de sécurité PSR-MC45-3NO-1DO-24DC-SP Phoenix Contact Tension de fonctionnement: 24 V/DC (l x H x P) 22.5 x 117.4
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563388 Relais de sécurité PSR-MC45-3NO-1DO-24DC-SP Phoenix Contact Tension de fonctionnement: 24 V/DC (l x H x P) 22.5 x 117.4
Description
Relais de sécurité pour arrêt d'urgence, portes de protection et barrières photoélectriques jusqu'à SIL 3, CAT. 4, PL e, fonctionnement à 1 ou 2 canaux, démarrage automatique ou manuel, surveillé, 3 voies de déverrouillage, US = 24 V DC, Borne push-in enfichable
