Name: Relais de sécurité PSR-MC42-2NO-1DO-24DC-SP Phoenix Contact Tension de fonctionnement: 24 V/DC (l x H x P) 17.5 x 116.6
Brand: Phoenix Contact
SKU: 2209892
Availability: BackOrder

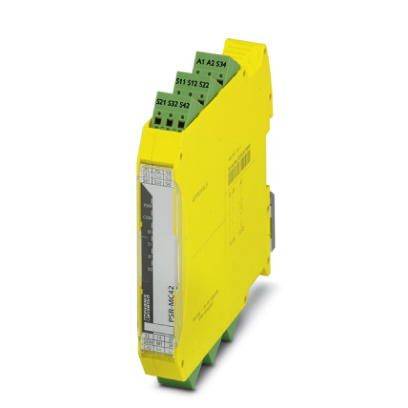

Un module de relais PSI-MOS jaune avec plusieurs bornes de connexion vertes pour des applications de commande industrielles.

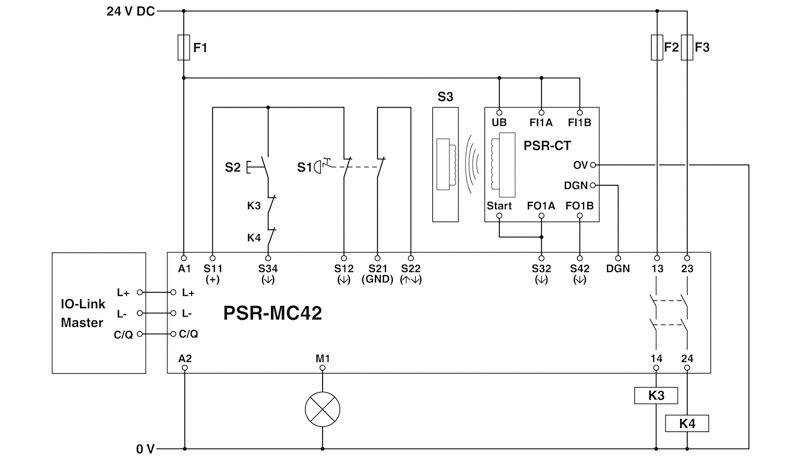

Schéma de câblage d'un relais de sécurité PSR-MC42 avec diagrammes de connexion et circuits pour maître IO-Link, entrées 24 V CC et sorties à relais.

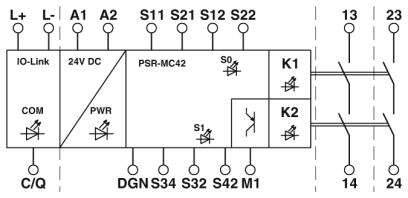

'Schéma de câblage d'une interface IO-Link avec 24V DC, PSR-MC42, et deux relais K1, K2. Connexions vers S11-S22, S34 et M1.'

1/3

Photo non contractuelle

Type de produit

Relais de sécurité

Tension de fonctionnement

24 V/DC

Type

PSR-MC42-2NO-1DO-24DC-SP

Tension de fonctionnement max.

24 V/DC

Tension de fonctionnement

24 V/DC (max)

Fiche technique (PDF)

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 297.95 / pièce(s))

CHF 297.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de montage : montage sur rail
Matériau du boîtier : PBT
Matériau des contacts : AgSnO2
Couleur du boîtier : jaune
Type de raccordement : connecteur à ressort de traction
Tension d'isolation de référence: 320 V
Longueur de dénudage : 8 mm
Courant : max. 100 mA
Fréquence de commutation : 0.5 Hz
Fusible de sortie : 6 A GL/GG
Voyant d'état : 5x LED verte

Type de produit: Relais de sécurité

Type: PSR-MC42-2NO-1DO-24DC-SP

Tension de fonctionnement: 24 V/DC

Tension de fonctionnement max.: 24 V/DC

Tension de fonctionnement: 24 V/DC (max)

Temps de réponse: 220 ms

Tension de contact (max.): 250 V DC/AC

Puissance de coupure max.: 60 mW

Niveau de performance: PL e

Niveau d'intégrité de la sécurité: SILCL 3

Catégorie de sécurité: 4

Spécificités: Redémarrage manuel/automatique

: IP20
IP54

Température de fonctionnement (min.): -25 °C

Température de fonctionnement (max.): +60 °C

Profondeur: 114.5 mm

Largeur: 17.5 mm

Hauteur: 116.6 mm

Dim.: (l x H x P) 17.5 x 116.6 x 114.5 mm

Contenu: 1 pc(s)

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Betriebsspannung

Produkt-Art

Sicherheitsrelais PSR-MC42-2NO-1DO-24DC-SP Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 17.5 x 116.6 x 114.5 mm Manueller/Automatischer Neustart 1 St.

Code produit :2209892

Livraison le mar. 17 novembre

Conrad Electronic

Ce produit

24 V/DC

Sicherheitsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 297.95^*

Erweiterungsmodul PSR-SCP- 24DC/URD3/4X1/2X2/3 Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 22.5 x 99 x 114.5 mm Mit Rückmeldestrompfad 1 St.

Code produit :2225822

Livraison le mar. 17 novembre

Conrad Electronic

24 V/DC

Erweiterungsmodul

pièce(s)

Min.: 1

Multiples: 1

CHF 239.95^*

Sicherheitsrelais PSR-MC32-3NO-1NC-24-230UC-SC Phoenix Contact Betriebsspannung: 230 V DC/AC (B x H x T) 22.5 x 112.2 x 114.5 mm Mit Meldestrompfad 1 St.

Code produit :2209770

Livraison le mar. 17 novembre

Conrad Electronic

230 V DC/AC

Sicherheitsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 315.95^*

Sicherheitsrelais PSR-MC32-3NO-1NC-24-230UC-SP Phoenix Contact Betriebsspannung: 230 V DC/AC 3 Schließer (B x H x T) 22.5 x 117.4 x 114.5 mm Mit Rückmeldestrompfad 1 St.

Code produit :2209771

Livraison le mer., 30 décembre 2026

Conrad Electronic

230 V DC/AC

Sicherheitsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 315.95^*

Sicherheitsrelais PSR-MC37-3NO-1NC-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 22.5 x 112.2 x 114.5 mm 1 St.

Code produit :2209835

Livraison le mar. 17 novembre

Conrad Electronic

24 V/DC

Sicherheitsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 265.95^*

Sicherheitsrelais PSR-MC37-3NO-1NC-24DC-SP Phoenix Contact Betriebsspannung: 24 V/DC 3 Schließer (B x H x T) 22.5 x 117.4 x 114.5 mm 1 St.

Code produit :2209836

Livraison le mar. 17 novembre

Conrad Electronic

24 V/DC

Sicherheitsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 325.95^*

Sicherheitsrelais PSR-MC38-2NO-1DO-24DC-PI Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 22.5 x 117.5 x 114.5 mm Mit Meldestrompfad 1 St.

Code produit :2208970

Livraison le mar. 17 novembre

Conrad Electronic

24 V/DC

Sicherheitsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 229.95^*

Sicherheitsrelais PSR-MC42-2NO-1DO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 17.5 x 112.2 x 114.5 mm Manueller/Automatischer Neustart 1 St.

Code produit :2209891

Livraison le mer., 30 décembre 2026

Conrad Electronic

24 V/DC

Sicherheitsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 353.95^*

Sicherheitsrelais PSR-MC38-2NO-1DO-24DC-SC Phoenix Contact Betriebsspannung: 24 V/DC (B x H x T) 22.5 x 112.2 x 114.5 mm Mit Meldestrompfad 1 St.

Code produit :2208907

Indisponible

Conrad Electronic

24 V/DC

Sicherheitsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 257.95^*

Sicherheitsrelais PSR-MC70-2NO-1DO-24DC-SP Phoenix Contact Betriebsspannung: 24 V/DC 2 Schließer (B x H x T) 12.5 x 116.6 x 114.5 mm LED-Anzeige 1 St.

Code produit :2209808

Indisponible

Conrad Electronic

24 V/DC

Sicherheitsrelais

pièce(s)

Min.: 1

Multiples: 1

CHF 225.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2209892 Relais de sécurité PSR-MC42-2NO-1DO-24DC-SP Phoenix Contact Tension de fonctionnement: 24 V/DC (l x H x P) 17.5 x 116.6

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209892 Relais de sécurité PSR-MC42-2NO-1DO-24DC-SP Phoenix Contact Tension de fonctionnement: 24 V/DC (l x H x P) 17.5 x 116.6

Description

Relais de sécurité avec IO-Link pour arrêt d'urgence, portes de protection et grille lumineuse, jusqu'à SILCL 3, cat. 4, PL e, 2 circuits de capteurs, démarrage automatique ou manuel, démarrage contrôlé, 2 circuits d'activation, 1 sortie de détection, US = 24 V DC, borne à ressort enfichable
