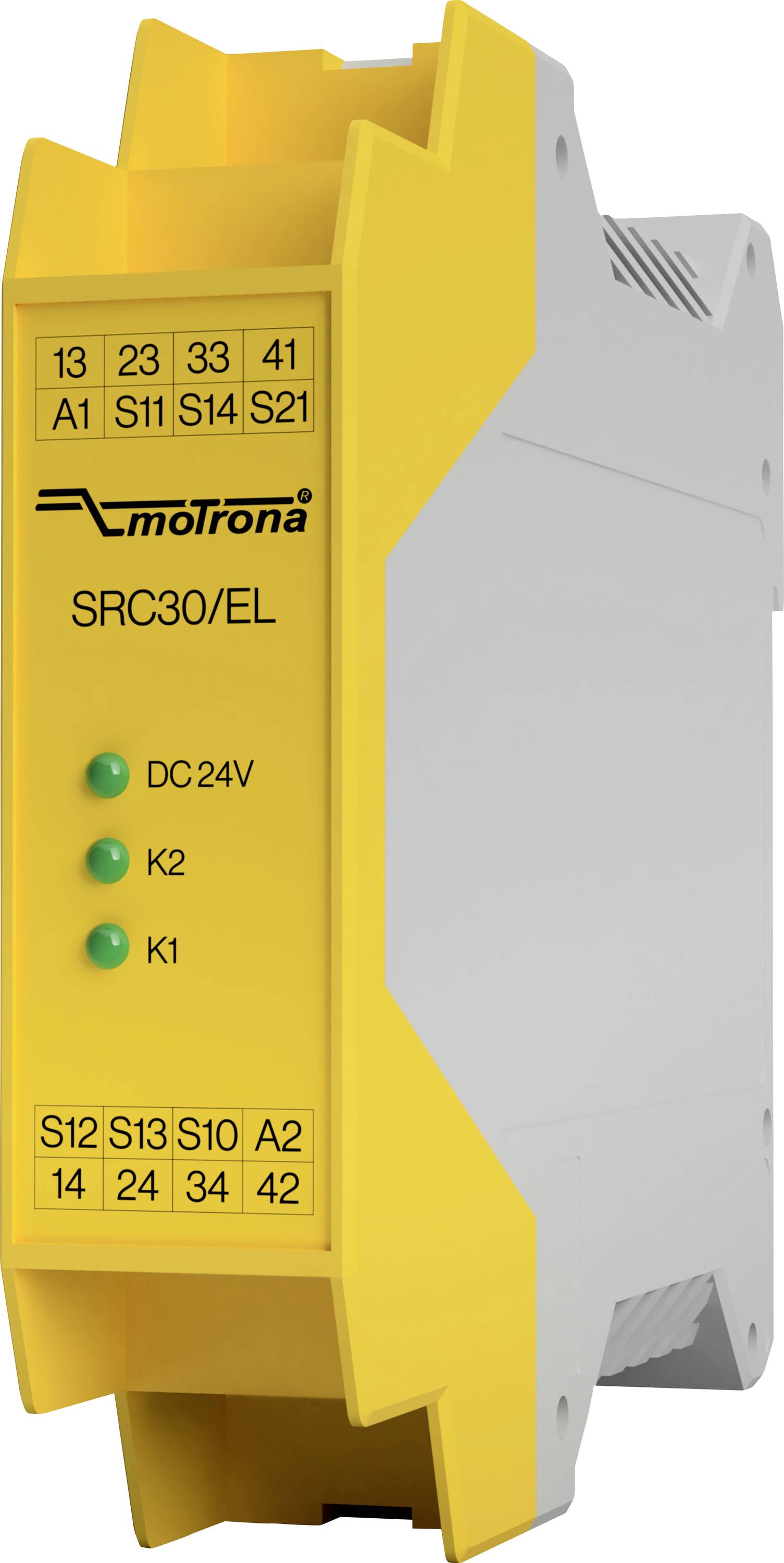

Relais de sécurité 8382.6730.EL Motrona Tension de fonctionnement: 24 V/DC 3 NO (T), 1 NF (R) Redémarrage manuel/automat
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais de sécurité
Tension de fonctionnement
24 V/DC
Type
8382.6730.EL
Temps de réponse
50 ms
Fiche technique (PDF)
Nombre
Total (CHF 243.95 / pièce(s))
CHF 243.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Boîtier – Montage : sur rail DIN de 35 mm
- Boîtier – Poids : env. 150 g
- Alimentation électrique – à tension nominale : 2,6 W
- Alimentation en tension - courant d'enclenchement A1: 5 A (env. 250 µs) temps de filtre pulsations de test d'arrêt /
- (A1 / S12 / S14) – Test sombre: Max. 3 ms (largeur d'impulsion de test) / 500 ms (fréquence d'impulsion de test) impulsions de test d'activation /
- (A1 / S12 / S14) – Test de luminosité : max. 1 ms (largeur d'impulsion de test) / 500 ms (fréquence d'impulsion de test)
- (A1 / S12 / S14) – Remarque : il faut veiller à ce que les impulsions d'allumage (test lumineux) envoyées par le transmetteur de signal ne conduisent pas à une réponse brève du relais de sécurité et doivent donc être désactivées en principe.
- Puissance de commutation – AC : 250 V, 2000 VA, charge ohmique 8 A Contacts de sécurité 250 V, 3 A pour AC-15 250 V, 500 VA, charge ohmique 2 A
- Puissance de commutation – (13-14, 23-24, 33-34) DC: 30 V, 240 W, 8 A pour charge ohmique 6 jeux de commutation / min. 24 V, 3 A pour DC-13 Courant total thermique I max. 5 A par contact (voir courbe de courant total) th
- Puissance de commutation – Contacts de détection (41-42) DC : 30 V, 60 W, 2 A pour charge ohmique
- Puissance de commutation – charge minimale de contact : 5 V, 10 mA
- Protection de contact – contact NO : 10 A gG
- Protection de contact – Ouverture : 6 A gG
- Protection des contacts – Retard de mise sous tension : < 50 ms
- Retard d'arrêt : commande via : A1 < 40 ms ; S12 ou S13/S14 < 20 ms
- Délai d'arrêt - Temps de repréparation : < 500 ms
- Retard d'arrêt - Section de puissance : 0,14 - 2,5 mm2
- Couple de serrage – min. : 0,5 Nm
- Couple de serrage – max. : 0,6 Nm
- Couple de serrage – Matériau de contact : AgSnO 2
- Couple de serrage – Durée de vie du contact : Mech. env. 1 x 107
- Couple de serrage – Tension d’essai: 2,5 kV (tension de commande / contacts) Résistance à la tension de choc assignée,
- Couple de serrage – Tension d’isolation nominale: 250 V degré de saleté /
- Température ambiante – hauteur d’utilisation : ≤ 2.000 m (au-dessus de NN)
- Type d'emballage
Piece
- Type de produit
Relais de sécurité
- Type
8382.6730.EL
- Tension de fonctionnement
24 V/DC
- Temps de réponse
50 ms
- Type de contact
3 NO (T)
1 NF (R)
- Tension de contact (max.)
250 V/AC
- Puissance de coupure max.
2000 VA
240 W
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Catégorie de sécurité
4
- Spécificités
Redémarrage manuel/automatique
IP20
- Température de fonctionnement (min.)
-15 °C
- Température de fonctionnement (max.)
55 °C
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3805211 Relais de sécurité 8382.6730.EL Motrona Tension de fonctionnement: 24 V/DC 3 NO (T), 1 NF (R) Redémarrage manuel/automat
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3805211 Relais de sécurité 8382.6730.EL Motrona Tension de fonctionnement: 24 V/DC 3 NO (T), 1 NF (R) Redémarrage manuel/automat
Description
Le relais de sécurité assure une protection élevée grâce à trois relais de sécurité intégrés et est compatible avec différents types de capteurs. Grâce aux certifications EN 81-20 et EN 81-50, Ideal est adapté pour une utilisation dans les systèmes d'ascenseurs et pour la surveillance des barrières de protection sur les machines et les installations. La conception compacte facilite l'intégration dans les armoires électriques existantes, tandis que les indicateurs d'état à LED facilitent le diagnostic et la mise en service. Grâce à l'évaluation flexible de différentes sources de signaux, le relais de sécurité offre une solution économique et polyvalente pour les applications nécessitant des exigences de sécurité accrues.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- 3 contacts de sécurité sans délai
- 1 contact de notification immédiat
- Raccordement de : bouton d'arrêt d'urgence, interrupteurs de sécurité mécaniques, interrupteurs de sécurité sans contact, composants de sécurité avec sorties OSSD
- Fonctionnement à un ou deux canaux
- Circuit de retour pour la surveillance des contacteurs en aval ou des modules d'extension
- Surveillance cyclique des contacts de sortie
- Affichage de l'état de commutation et du réseau par LED
- Démarrage automatique ou manuel
- Surveillance de la fermeture transversale et de la fermeture de masse
- Utilisation jusqu'à SIL3/PLe, catégorie 4
- (EN ISO 13849‐1 / EN IEC 62061 / EN 61508)
Contenu de la livraison
- Mode d'emploi
