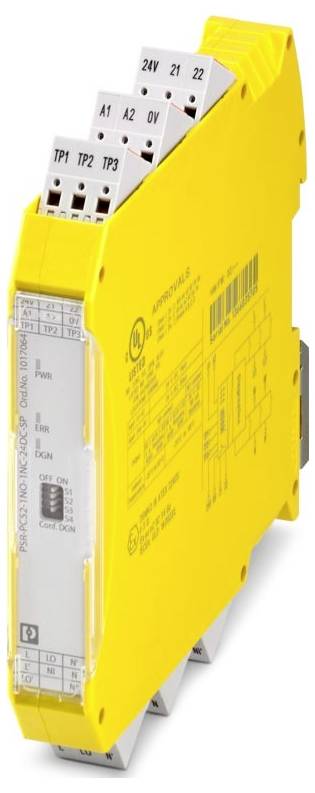

Photo non contractuelle
Relais de couplage PSR-PC52-1NO-1NC-24DC-SP Phoenix Contact Tension de fonctionnement: 24 V/DC 1 NF (R) (l x H x P) 17.5
EAN :
N° réf. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Relais de couplage
Branchement
bornier Push-In
Tension de fonctionnement
24 V/DC
Type
PSR-PC52-1NO-1NC-24DC-SP
Fiche technique (PDF)
Nombre
Total (CHF 275.95 / pièce(s))
CHF 275.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : PSRmini
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
- Section conducteur rigide: 0,2 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 17,5 mm
- Hauteur : 117,4 mm
- Profondeur : 114,5 mm
- Matériau du boîtier : Frianyl A63 RV0
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -25 °C ... 60 °C (observer le Derating)
- Température ambiante (stockage/transport) : -40 °C ... 65 °C.
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, 2 g.
- Longueur de section dénudée : 8 mm
- Position de montage : verticale ou horizontale
- ATEX : ATEX
- IECEx: IECEx
- Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm² (uniquement en combinaison avec CRIMPFOX 6)
- Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 1,5 mm² (uniquement en combinaison avec CRIMPFOX 6)
- Étiquette : Ex ec NC IIC T4 GC
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Puissance de perte maximale dans la condition nominale: 3,8 W (pour UB = 26,4 V c.c., UBD = 26,4 V c.c., IL = 3 A)
- Pression atmosphérique (fonctionnement): 79 kPa ... 106 kPa
- CE : CE
- Certificat : 2022122304115696
- Technique de raccordement : technique de raccordement
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : type. 20 mA (entrée TP1);Type. 20 mA (entrée TP2);Type. 30 mA (entrée TP3)
- Raccordement conducteur : raccord conducteur
- Fréquence de commutation : max. 0,5 Hz
- Consignes de montage : voir courbe de Derating
- Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
- Choc : 15g, 11 ms
- Circuit de protection : protection contre les surtensions | Diode de suppression 36 V
- Affichage de l'état : 1 x LED (vert)
- Tension de commutation : min. 16 V C.A./C.C. ; MAX. 250 V c.a.; max. 125 V C.C.
- Désignation : 24V/0V
- Application: Allumer en toute sécurité;Low Demand;Ex
- Approvisionnement : approvisionnement
- Couleur (boîtier) : jaune (RAL 1018)
- Pression atmosphérique (stockage/transport) : 79 kPa... 106 kPa
- Courant d'enclenchement : ≤ 800 mA (Δt 100 ms)
- Description de la sortie : contact ouvert non sécurisé
- Affichage de la tension de fonctionnement : 1 x LED (jaune)
- Exécution de contact : 1 chemin d'alarme
- Courant de durée limite : 3 A (voir la date limite, le type de charge et la tension de charge)
- Tension d'isolation nominale : 250 V c.a.
- TENSION D'ALIMENTATION DU CIRCUIT DE COMMANDE ASSIGNÉE US : 24 V C.C. -15 % / +10 %
- Courant d'alimentation de commande assignée IS: Type. 75 mA
- Durée de vie mécanique : env. 5 x 107 jeux de commutation
- Temps de rechute typique: Type. 30 ms (en cas de commande via A1-A2)
- Matériau de contact : Agni, plaqué doré, alliage AG
- CCC / China-Ex: CCC / China-Ex
- Type de relais : relais électromécanique
- Temps : temps
- Portée typique Temps de serrage pour US: Type. 100 ms (en cas de commande via A1-A2)
- Temps de préparation : 1 s (en cas de commande via A1-A2) ; 3 s (temps de préparation du diagnostic après la mise en place d'UD)
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc assignée / isolation: Isolation de base 4 kV entre tous les chemins de courant et les boîtiers;Séparation sûre, isolation renforcée 6 kV de (A1/A2, 24V/0V, 21/22 et TP1/TP2/TP3) à la voie de sortie (L, L’, LO, LO’, NI, NI', N ')
- Temps de filtrage : 2 ms (à A1-A2 en cas de chute de tension à US) ; max. 2 ms (à A1-A2 | Largeur d'impulsion basse);≥ 100 ms (à A1-A2 | Fréquence d'impulsion basse);max. 17 ms (à A1-A2 | Largeur d'impulsion de test élevée);≥ 800 ms (à A1-A2 | Fréquence d'impulsion de test élevée)
- Puissance absorbée par UD : type. 0,9 W (pour UD | Off-State)
- Nombre de sorties : 1 (sans délai, sans potentiel)
- Puissance de commutation : min. 1 W
- Quadrillage Courant total : 9 A2 (voir Derating)
- Niveau d'intégrité de sécurité (SIL): 3
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
- Nombre d'entrées : 3
- Affichage des erreurs : 1 x LED (rouge)
- capable : oui
- Commande : 1 et 2 canaux
- Puissance absorbée en US : type. 2 W (pour US/UD | On-State)
- TENSION D'ALIMENTATION DE DIAGNOSTIC UD : 24 V C.C. -20 % / +25 %
- Courant d'entrée à UD: 35 mA (pour UD = 24 V); 45 mA (pour UD = 19 V); 25 mA (pour UD = 30 V)
- Courant de mise en marche à UD : 1,5 A (Δt < 10 µs)
- Données techniques de sécurité: EN 50156-2: Données techniques de sécurité: EN 50156-2
- Données techniques de sécurité: IEC 61508 - Low-Demand: Données techniques de sécurité: IEC 61508 - Low-Demand
- Protection contre les courts-circuits : non
- UL Ex, États-Unis / Canada: UL Ex, États-Unis / Canada
- Test de simulation environnementale : test de simulation environnementale
- Numérique : Points de test pour test de preuve (T1, T2, T3) : Numérique : Points de test pour test de preuve (T1, T2, T3)
- RELAIS : CHEMIN DE DÉVERROUILLAGE (L-LO-NI-N / L'-LO'-NI'-N) : RELAIS : CHEMIN DE DÉVERROUILLAGE (L-LO-NI-N / L'-LO'-NI'-N)
- Relais: Chemin d'alarme (21/22): Relais: Chemin d'alarme (21/22)
- Courant de commutation 100 mA
- Type d'emballage
Piece
- Type de produit
Relais de couplage
- Type
PSR-PC52-1NO-1NC-24DC-SP
- Branchement
bornier Push-In
- Tension de fonctionnement
24 V/DC
- Temps de réponse
100 ms
- Type de contact
1 NF (R)
- Tension de contact (max.)
250 V/AC
125 V/DC
- Courant de commutation (max.)
100 mA
- Niveau d'intégrité de la sécurité
SIL 3
- Approbations (Capteurs)
CE
IP20
- Température de fonctionnement (min.)
-25 °C
- Température de fonctionnement (max.)
60 °C
- Profondeur
114.5 mm
- Largeur
17.5 mm
- Hauteur
117.4 mm
- Dim.
(l x H x P) 17.5 x 117.4 x 114.5 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3561808 Relais de couplage PSR-PC52-1NO-1NC-24DC-SP Phoenix Contact Tension de fonctionnement: 24 V/DC 1 NF (R) (l x H x P) 17.5
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3561808 Relais de couplage PSR-PC52-1NO-1NC-24DC-SP Phoenix Contact Tension de fonctionnement: 24 V/DC 1 NF (R) (l x H x P) 17.5
Description
Relais de couplage pour séparation galvanique et ajustement de puissance pour les applications SIL 3 F&G, à faible demande, diagnostic de charge hors et à l'état pour rupture de fil et court-circuit, 1 chemin de sortie, filtre à impulsions de test, borne push-in enfichable, largeur 17,5 mm
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
