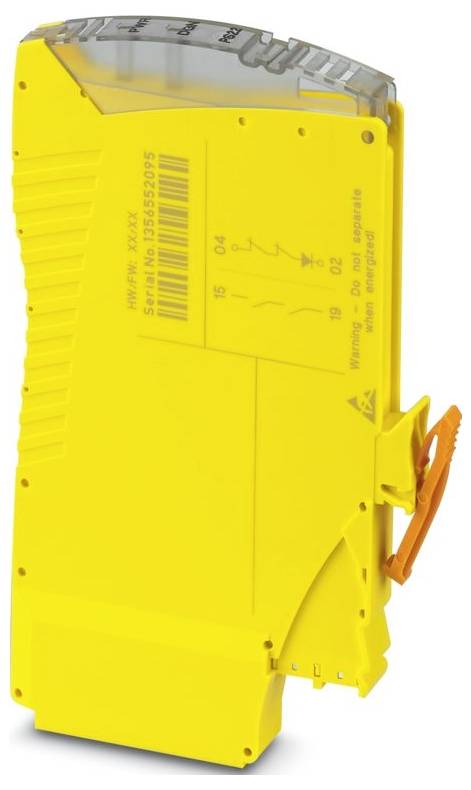

Photo non contractuelle
Relais de couplage IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Tension de fonctionnement: 24 V/DC (l x H x P) 10 x 75 x 11
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Relais de couplage
Branchement
Socle enfichable
Tension de fonctionnement
24 V/DC
Type
IOA-PSR-PS22-1NO-1NC-24DC
Temps de réponse
150 ms
Fiche technique (PDF)
Nombre
Total (CHF 177.95 / pièce(s))
CHF 177.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : PSRmini
- Type de raccordement : enfichable sur module de socle VIP
- Largeur 10 mm
- Hauteur : 75 mm
- Profondeur : 112 mm
- Matériau du boîtier : PA 6.6
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... 70 °C (observer le Derating)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage enfichable
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, amplitude 0,15 mm, 2 g.
- Position de montage : verticale ou horizontale
- ATEX : ATEX
- IECEx: IECEx
- UL, États-Unis / Canada: UL, États-Unis / Canada
- Puissance de perte maximale dans la condition nominale: 1,86 W (pour UB = 30 V c.c., UBD = 30 V c.c., IL = 9 A²)
- CE : CE
- Certificat : E360692
- Technique de raccordement : technique de raccordement
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Raccordement conducteur : raccord conducteur
- Fréquence de commutation : 0,1 Hz
- Consignes de montage : voir courbe de Derating
- Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
- Choc : 15g (en cas de choc continu, des réactions de contact sont possibles).
- Circuit de protection : Protection contre les surtensions | Diode de suppression de 35 V (broches 05/06) Diode de suppression de 33 V (broches 04/03)Diode de suppression de 35 V (broches 02/03);Protection contre les polarités pour la tension d'alimentation du circuit de commande dimensionnelle et la tension d'alimentation de diagnostic
- Affichage d'état : 2 x LED bi-couleur (vert, rouge)
- Tension de commutation : min. 19,2 V c.c.; max. 30 V C.C.
- Application: Éteignez en toute sécurité;High Demand;Low Demand;Ex
- Approvisionnement : approvisionnement
- Couleur (boîtier) : jaune (RAL 1018)
- Courant d'enclenchement : min. 1 mA;max. 100 mA
- Description de la sortie : contacts ouverts de sécurité
- Exécution de contact : 1 chemin de retour
- Courant de durée limite: 100 mA
- Tension d'isolation nominale : 250 V c.a.
- TENSION D'ALIMENTATION DU CIRCUIT DE COMMANDE ASSIGNÉE US : 24 V DC -20 % / +25 %
- Courant d'alimentation de commande assignée IS: Type. 25 mA
- Données techniques de sécurité : données techniques de sécurité
- Durée de vie mécanique : 10 x 106 jeux de commutation
- Temps de rechute typique : 30 ms (en cas de commande par broches 05/06)
- Matériel de contact: AgCuNi, + Au
- PUISSANCE DE COMMUTATION : 3 A (24 V (DC13)) ; 3 A (230 V (AC15))
- Sauvegarde de sortie : 150 mA Flink
- CSA, États-Unis/Canada: CSA, États-Unis/Canada
- Type de relais : relais électromécanique avec contacts à guidage forcé selon IEC/EN 61810-3
- Temps : temps
- Portée typique Temps de serrage à US : 150 ms (en cas de pilotage par broches 05/06)
- Temps de préparation : 500 ms
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc dimensionnelle / isolation : isolation de base 4 kV entre tous les chemins de courant et les boîtiers ; séparation sûre, isolation renforcée 6 kV du circuit de commande (05/06) et circuit de diagnostic (03/04/02) vers le chemin de sortie (15/19)
- Temps de filtrage : max. 3 ms (sur les broches 05/06 en cas de chute de tension à US) ; max. 3 ms (sur les broches 05/06 | Largeur d'impulsion basse);≥ 50 ms (sur les broches 05/06 | Fréquence d'impulsion basse);max. 17 ms (sur les broches 05/06 | Largeur d'impulsion de test élevée);≥ 600 ms (sur les broches 05/06 | Largeur d'impulsion de test élevée)
- Nombre de sorties : 1 (sans délai)
- Puissance de commutation : min. 20 mW
- Quadrillage Courant total : 9 A2 (voir Derating)
- Données techniques de sécurité: EN ISO 13849: Données techniques de sécurité: EN ISO 13849
- Niveau de performance (PL): E (3 A DC13 | 3 A AC15 | 8760 jeux de commutation/an)
- Niveau d'intégrité de sécurité (SIL): 3
- Données techniques de sécurité: EN IEC 62061: Données techniques de sécurité: EN IEC 62061
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
- capable : oui
- Commande : 1 et 2 canaux
- Puissance absorbée en US : type. 0,77 W
- Tension d'alimentation de diagnostic UD : 24 V c.c. -20 % / +25 % (sur la broche 04)
- Courant d'entrée à UD: 7 mA (sur les broches 04/03 à UD | + 100 mA selon la charge sur la broche 02)
- Courant de mise en marche vers UD : type. 200 mA (Δt < 1 ms | sur les broches 04/03 à UD)
- Relais : chemin de déverrouillage : relais : chemin de déverrouillage
- Relais : chemin de retour : relais : chemin de retour
- Catégorie d'arrêt : 0
- Données techniques de sécurité: EN 50156-2: Données techniques de sécurité: EN 50156-2
- Données techniques de sécurité: IEC 61508 - Haute demande: Données techniques de sécurité: IEC 61508 - Haute demande
- Données techniques de sécurité: IEC 61508 - Low-Demand: Données techniques de sécurité: IEC 61508 - Low-Demand
- Type de produit
Relais de couplage
- Type
IOA-PSR-PS22-1NO-1NC-24DC
- Branchement
Socle enfichable
- Tension de fonctionnement
24 V/DC
- Temps de réponse
150 ms
- Tension de contact (max.)
230 V DC/AC
30 V/DC
- Niveau de performance
PL e
- Niveau d'intégrité de la sécurité
SIL 3
- Approbations (Capteurs)
CE
- Spécificités
avec circuit de signalisation
IP20
- Température de fonctionnement (min.)
-40 °C
- Température de fonctionnement (max.)
70 °C
- Profondeur
112 mm
- Largeur
10 mm
- Hauteur
75 mm
- Dim.
(l x H x P) 10 x 75 x 112 mm
- Contenu
1 pc(s)
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3579333 Relais de couplage IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Tension de fonctionnement: 24 V/DC (l x H x P) 10 x 75 x 11
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3579333 Relais de couplage IOA-PSR-PS22-1NO-1NC-24DC Phoenix Contact Tension de fonctionnement: 24 V/DC (l x H x P) 10 x 75 x 11
Description
Relais de couplage SIL enfichable comme accessoire d'entrée/sortie pour module de socket VIP, applications SIL 3 à haute et basse demande, Safe-State-Off, couplage les signaux de sortie numériques à la périphérie, un chemin de partage, un chemin de retour, un filtre d'impulsion de test
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
