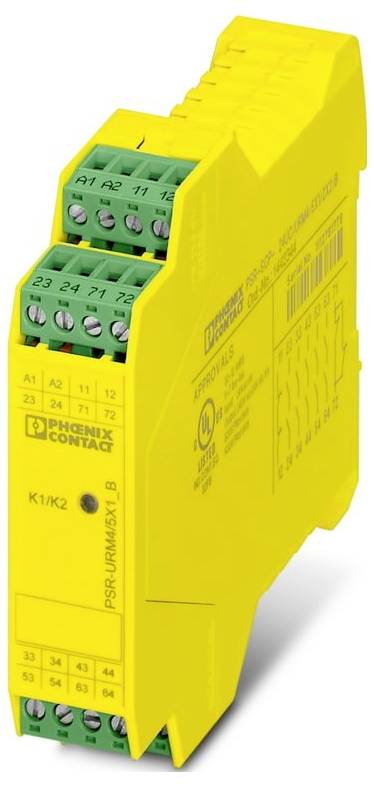

Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Module d'extension
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Total (CHF 147.95 / pièce(s))
CHF 209.95
-30 %
CHF 147.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : PSRclassic
- Type de raccordement: borne à vis
- Filetage à vis : m3
- Couple de serrage : 0,5 Nm... 0,6 Nm
- Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
- Section conducteur rigide: 0,2 mm² ... 2,5 mm²
- Section de conducteur AWG: 24 ... 12
- Largeur : 22,5 mm
- Hauteur : 99 mm
- Profondeur : 114,5 mm
- Matériau boîtier: PA
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -20 °C ... 55 °C (observer le Derating)
- Température ambiante (stockage/transport) : -40 °C ... 70 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension III
- Degré de pollution : 2
- Vibration (fonctionnement): 10 Hz ... 150 Hz, amplitude 0,15 mm, 2 g.
- Longueur de section dénudée : 7 mm
- Position de montage : verticale ou horizontale
- Puissance de perte maximale à condition nominale : 16,6 W (US = 26,4 V, IL² = 72 A², PTotal max = 2,2 W + 14,4 W)
- CE : CE
- Technique de raccordement : technique de raccordement
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : type. 75 mA
- Raccordement conducteur : raccord conducteur
- Fréquence de commutation : max. 0,5 Hz
- Consignes de montage : voir courbe de Derating
- Hauteur d'utilisation : max. 2000 m (au-dessus de NN)
- Max. allocution Humidité (fonctionnement): 75 %
- Choc: 15g
- Circuit de protection : diode de suppression
- Tension de commutation : min. 5 V C.A./C.C. ; MAX. 250 V AC/DC
- Application : Module d'extension
- Couleur (boîtier) : jaune (RAL 1018)
- Courant d'enclenchement : min. 10 mA;max. 6 A
- Description de la sortie : Contact de diagnostic, 2 NC en série, sans potentiel
- Affichage de la tension de fonctionnement : 1 x LED (vert)
- Exécution de contact : 1 chemin de retour
- Courant de durée limite: 6 A
- Tension d'isolation de référence: 250 V
- Données techniques de sécurité : données techniques de sécurité
- Durée de vie mécanique : 10 x 106 jeux de commutation
- Temps de rechute typique : < 20 ms (en US/en cas de commande via A1)
- Matériau des contacts : AgSnO2
- PUISSANCE DE COMMUTATION : 1,5 A (AC15) ; 3 A (DC13)
- Fusible de sortie : 10 A (GL/gG)
- Type de relais : relais électromécanique avec contacts à guidage forcé selon IEC/EN 61810-3
- Temps : temps
- Portée typique Temps de serrage à US : < 25 ms (en US/en cas de commande via A1)
- Temps de préparation : < 1 s.
- Mode de fonctionnement nominal : 100 % ED
- Tension de choc dimensionnelle / isolation : voir fiche technique, chapitre « Coordination de l'isolation ».
- Nombre de sorties : 1
- Puissance de commutation : min. 50 mW
- Quadrillage Courant total: 36 A2
- Données techniques de sécurité: EN ISO 13849: Données techniques de sécurité: EN ISO 13849
- Niveau de performance (PL): E (en combinaison avec un appareil d'évaluation approprié)
- Niveau d'intégrité de sécurité (SIL): 3 (en combinaison avec un appareil d'évaluation approprié)
- Données techniques de sécurité: EN IEC 62061: Données techniques de sécurité: EN IEC 62061
- Indice de protection Emplacement minimal : IP54
- Max. allocution Humidité (stockage/transport) : 75 %
- Description de l'entrée: Sécurité
- Nombre d'entrées : 1
- Plage de tension d'entrée Signal « 1 » : 19,2 V ... 26,4 V
- capable : oui
- Commande : 1 et 2 canaux
- Catégorie d'arrêt : 0
- Données techniques de sécurité: IEC 61508 - Haute demande: Données techniques de sécurité: IEC 61508 - Haute demande
- Données techniques de sécurité: IEC 61508 - Low-Demand: Données techniques de sécurité: IEC 61508 - Low-Demand
- Max. Résistance totale admissible: 25 Ω
- Relais: Chemins de déverrouillage (23/24 ... 63/64): Relais: Chemins de déverrouillage (23/24 ... 63/64)
- Relais: Chemin d'alarme (71/72): Relais: Chemin d'alarme (71/72)
- Relais : chemin de retour (11/12) : relais : chemin de retour (11/12)
- Numérique : A1 : Numérique : A1
- Type de produit
Module d'extension
- Nombre d’entrées max.
1
- Nombre de sorties max.
7
- Nombre de sorties relais max.
1
- Hauteur
99 mm
- Longueur
114.5 mm
- Largeur
22.5 mm
IP20
- Dim.
(L x l x H) 114.5 x 22.5 x 99 mm
- Connexion
Borne à vis
- Affichage
oui
- Référence fabricant
1442344
- Type
PSR-SCP- 24DC/URM4/5X1/2X2/B
- Montage
Montage sur profilé support/rack
- Température ambiante max.
55 °C
- Température ambiante min.
-20 °C
- Profondeur
114.5 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3583706 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Module d'extension
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3583706 Phoenix Contact PSR-SCP- 24DC/URM4/5X1/2X2/B 1442344 Module d'extension
Description
Extension de contact à 1 ou 2 canaux, 5 contacts fermés, 1 ouverture, 1 chemin de déflecteur, avec unité de base jusqu'à CAT. 4 PL e selon EN ISO 13849 Séparation sûre, largeur : 22,5 mm, borne à vis enfichable
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
