Name: Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 Interface de données 24 V/DC
Brand: Phoenix Contact
SKU: 3582932
Availability: SoldOut

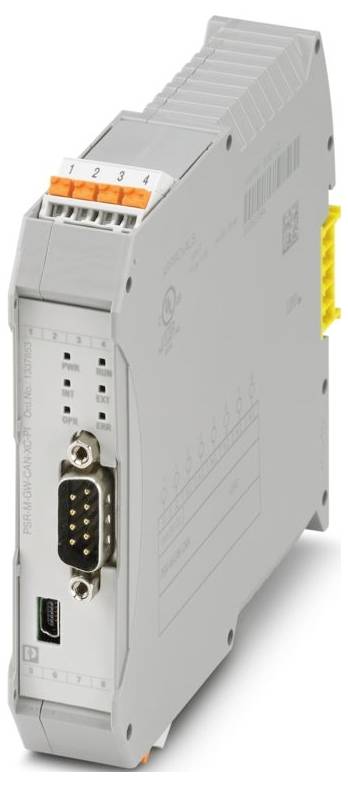

Un dispositif industriel gris avec des connecteurs à l'avant, incluant un port série DB9 et un port USB, conçu pour les systèmes d'automatisation.

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 609.95 / pièce(s))

CHF 609.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de connexion : USB 2.0 Hi-Speed
Largeur : 22,61 mm
Hauteur : 107,74 mm
Profondeur : 115,95 mm
Matériau du boîtier : polyamide PA non renforcé
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -10 °C ... 70 °C (observer le Derating)
Température ambiante (stockage/transport) : -20 °C ... à 85 °C
Remarque : T4 : pour -10 °C  Tamb  +50 °C.
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension : II
Degré de pollution : 2
Vibration (fonctionnement): 10 Hz ... 150 Hz, 2 g.
Longueur de dénudage : 10 mm
Position de montage : verticale ou horizontale
ATEX : ATEX
Étiquette : G3
Puissance de perte maximale à condition nominale : 1 W
Protocole de communication : CANopen®
CE : CE
Certificat : ISA-S71.04
Consignes de montage : respecter le derating
Hauteur d'utilisation : ≤ 2000 m (au-dessus de NN)
Max. allocution Humidité (fonctionnement): 95 % (pas d'engourdissement)
Choc : 10g pour Δt = 16 ms (choc permanent, 1000 chocs par direction spatiale)
Circuit de protection : protection antipolarisation série
Affichage de l'état : 1 x LED (vert), 1 x LED (vert, rouge) 1 x LED (rouge)
Désignation : A1/A2
Approvisionnement : approvisionnement
Couleur (boîtier) : gris (RAL 7042)
Courant de mise en marche : 11,194 A (Δt = 2 ms pour US)
Affichage de la tension de fonctionnement : 1 x LED (vert)
Tension d'alimentation du circuit de commande assignée US : 24 V c.c. -20 % / +20 % (sécurisation externe, typiquement 4 A)
Courant d'alimentation de commande assignée IS: Type. 35 mA (sans connexion réseau);Type. 40 mA (avec connexion réseau)
Nombre de connexions : 1
Mode de fonctionnement nominal : 100 % ED
Tension de choc dimensionnelle / isolation: Isolation de base 4 kV
Temps de filtrage : type. 5 ms (en cas de chute de tension aux États-Unis)
Indice de protection Emplacement minimal : IP54
Max. allocution Humidité (stockage/transport) : 95 % (pas d'engourdissement)
Taux de transmission : 1 Mbit/s max
Affichage des erreurs : 2 x LED (rouge)
Puissance absorbée en US : type. 1 W (avec connexion réseau)
Interfaces : TBUS de rail support pour raccordement au module maître, inclus dans la livraison
Données: Interface de service: Données: Interface de service
Longueur du câble max : 3 m
Données: Bus local: Données: Bus local
Température ambiante (fonctionnement) (ATEX) : -10 °C ... 50 °C (en cas d'utilisation en zone explosible. Respectez la réduction.
UL Ex, États-Unis / Canada: UL Ex, États-Unis / Canada
Test de simulation environnementale : test de simulation environnementale
Données : Interface réseau : Données : Interface réseau

Type de produit: Interface de données

Interfaces: USB 2.0 Hi-Speed

Tension de fonctionnement: 24 V/DC

Hauteur: 107.74 mm

Longueur: 115.95 mm

Largeur: 22.61 mm

: IP20

Dim.: (L x l x H) 115.95 x 22.61 x 107.74 mm

Connexion: Raccordement Push-in

Référence fabricant: 1337853

Type: PSR-M-GW-CAN-XC-PI

Montage: Montage sur profilé support/rack

Température ambiante max.: 70 °C

Température ambiante min.: -10 °C

Profondeur: 115.95 mm

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3582932 Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 Interface de données 24 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3582932 Phoenix Contact PSR-M-GW-CAN-XC-PI 1337853 Interface de données 24 V/DC

Description

Gateway pour la connexion d'un module de base PSR-M à une commande de niveau supérieur, CANopen®, interface TBUS, borne push-in enfichable, connecteur TBUS est fourni
