Name: Phoenix Contact PSR-CT-GWY-1DGN-IOL-PI 1106407 Interface de données 24 V/DC
Brand: Phoenix Contact
SKU: 3564048
Availability: SoldOut

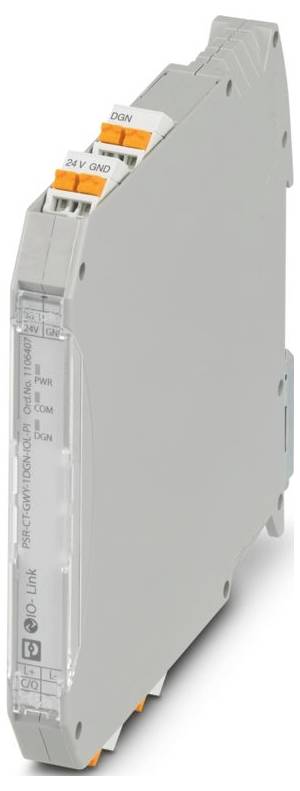

Phoenix Contact PSR-CT-GWY-1DGN-IOL-PI 1106407 Interface de données 24 V/DC-0

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 169.95 / pièce(s))

CHF 169.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de raccordement : connecteur Push-In
Largeur : 12,5 mm
Hauteur : 108 mm
Profondeur : 114,5 mm
Matériau boîtier: PA
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 60 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension : II
Degré de pollution : 2
Vibration (fonctionnement): 10 Hz ... 150 Hz, 5 g.
Longueur de dénudage : 10 mm
Position de montage : verticale ou horizontale
Puissance de perte maximale dans la condition nominale : 0,9 W (si IO-Link est inactif)
CE : CE
Technique de raccordement : 3 conducteurs
Note d'utilisation: Uniquement pour une utilisation industrielle
Plage de tension d'entrée: 0 V c.c. ... 30 V C.C.
Consommation de courant : type. 30 mA
Hauteur d'intervention : ≤ 2000 m
Max. allocution Humidité (fonctionnement) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
Choc: 15g
Circuit de protection : diode de suppression
Affichage de l'état : 2 x LED (vert, jaune)
Nom : IO-Link
Approvisionnement : approvisionnement
Couleur (boîtier) : gris (RAL 7042)
Courant d'enclenchement : type. 3,1 A (Δt < 1,2 ms)
IO-Link : IO-Link
Affichage de la tension de fonctionnement : 1 x LED (vert, jaune, rouge)
Tension d'isolation de référence: 30 V
Mode de fonctionnement nominal : 100 % ED
Temps de filtrage : 1 ms (en cas de chute de tension)
Puissance absorbée par UD : type. 0,1 W (IO-Link actif, fonctionnement normal);Type. 0,85 W (IO-Link inactif)
Indice de protection Emplacement minimal : IP54
Max. allocution Humidité (stockage/transport) : 75 % (moyenne, 85 % occasionnelle, pas d'engourdissement)
Description de l'entrée : ligne de commutation et de communication IO-Link
Nombre d'entrées : 1
Tension nominale d'alimentation périphérique : 24 V c.c. -20 % / +25 % (fournie via l'interface IO-Link du maître IO-Link)
Port : 1
Type de port : classe A
Numérique : Entrée de diagnostic (DGN) : Numérique : Entrée de diagnostic (DGN)

Type de produit: Interface de données

Nombre d’entrées numériques max.: 1

Nombre d’entrées max.: 2

Tension de fonctionnement: 24 V/DC

Hauteur: 108 mm

Longueur: 114.5 mm

Largeur: 12.5 mm

: IP20

Dim.: (L x l x H) 114.5 x 12.5 x 108 mm

Connexion: Raccordement Push-in

Référence fabricant: 1106407

Type: PSR-CT-GWY-1DGN-IOL-PI

Montage: Montage sur profilé support/rack

Température ambiante max.: 60 °C

Température ambiante min.: -25 °C

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3564048 Phoenix Contact PSR-CT-GWY-1DGN-IOL-PI 1106407 Interface de données 24 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564048 Phoenix Contact PSR-CT-GWY-1DGN-IOL-PI 1106407 Interface de données 24 V/DC

Description

Module de passerelle pour la collecte de données de diagnostic et d'état non sécurisées à partir des commutateurs de sécurité PSR-CT et la transmission de paquets de données à un Master IO-Link

Ce texte a été traduit par une machine.
