Name: Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 Module E/S 24 V/DC
Brand: Phoenix Contact
SKU: 2136585
Availability: BackOrder

Un module de rail DIN vert avec plusieurs bornes à vis pour connexions électriques, utilisé dans les systèmes de commande industriels.

Schéma de circuit d'un dispositif électronique avec logique interne et plusieurs connexions. Alimentation : 24V. Montre le circuit électrique et ses composants.

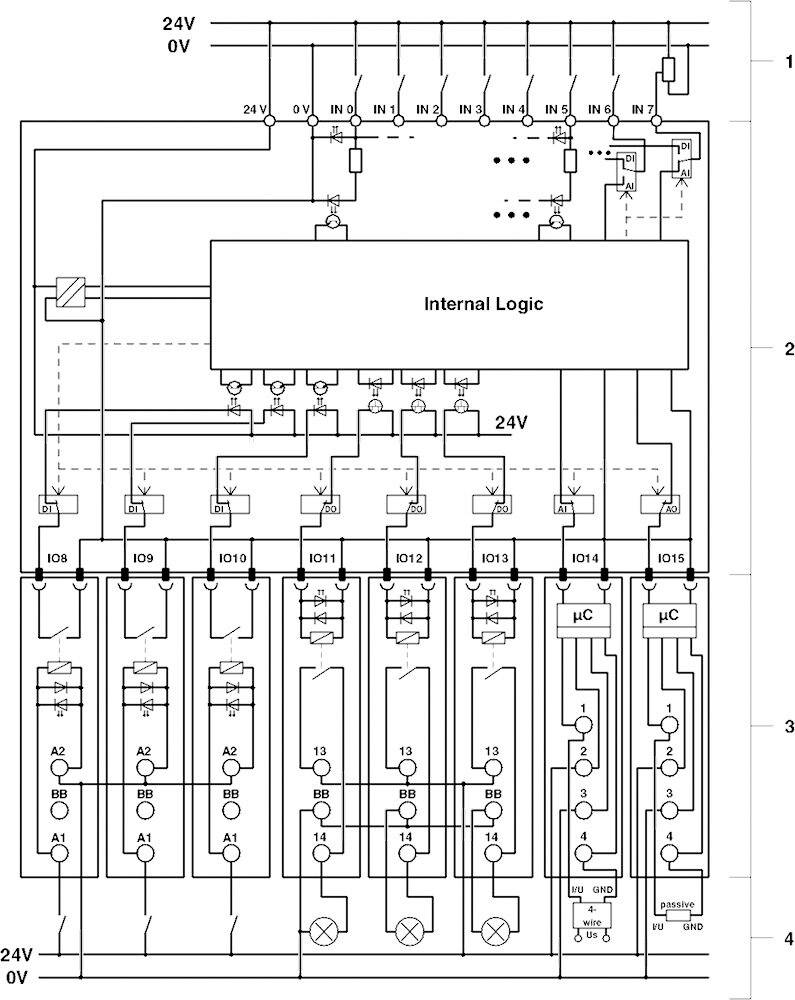

Schéma de câblage d'une unité de commande électronique avec des entrées et sorties étiquetées, illustrant la logique interne et les circuits électriques à 24V.

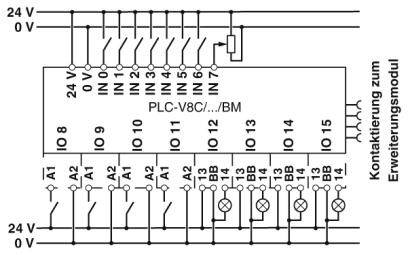

Schéma de câblage d'un module de relais avec entrées (IN0 à IN7) et sorties (IO8 à IO15), tensions d'entrée de 24 V et 0 V indiquées.

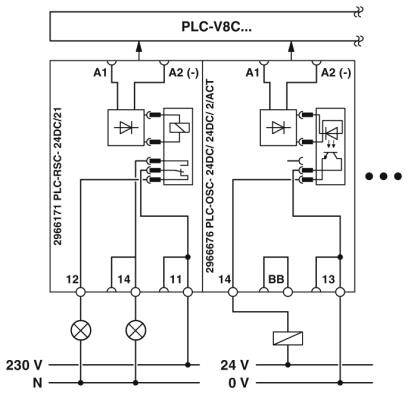

Schéma de câblage d'un module PLC-V8C avec deux relais : A1 et A2 montrent les entrées et les sorties. Sources de courant 230 V et 24 V indiquées en bas.

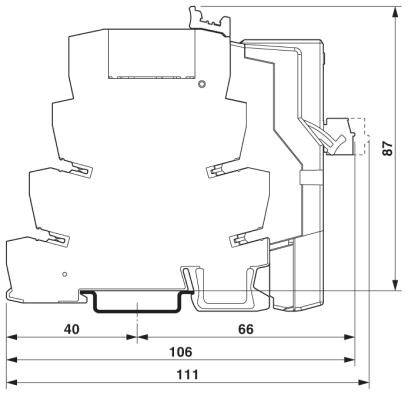

Dessin technique d'un composant en coupe avec dimensions : largeur 106 mm, profondeur 40 mm, hauteur 87 mm.

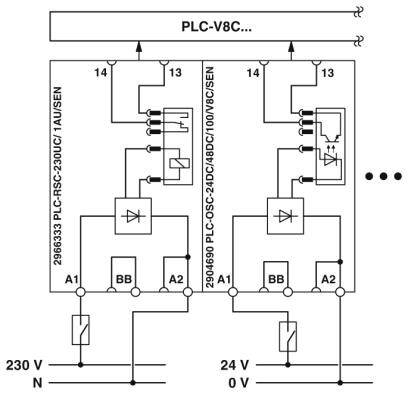

Plan de câblage d'un système API avec deux modules relais. Présente les connexions pour les circuits électriques de 230V et 24V, incluant les broches et les étiquettes.

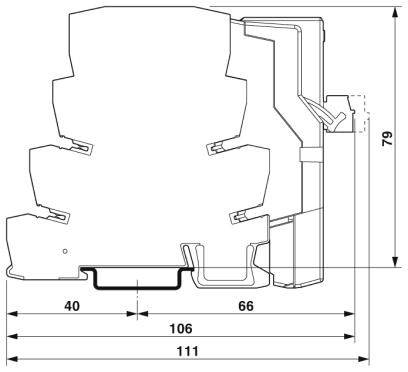

Coupe transversale d'un dessin technique avec dimensions : largeur 111 mm, hauteur 79 mm, autres parties à 40 mm, 66 mm et 106 mm.

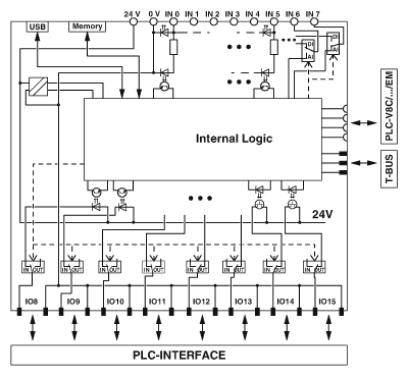

Schéma de câblage d'une interface API avec logique interne et connexions. Illustre l'alimentation électrique, les ports d'entrée/sortie et les connexions de bus.

1/9

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 171.95 / pièce(s))

CHF 203.95

-16 %

CHF 171.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Description de l'entrée : en 61131-2 type 3
Nombre d'entrées : 8 (2 configurables comme analogiques)
Protection : protection contre l'inversion de polarité
Couleur : gris
Affichage d'état : LED verte
Plage de tension d'entrée : 0 V... 10 V
Résistance d'entrée> : 3,5 kΩ
Consommation de courant typique : 4 ma
Nombre de sorties : ≤ 8
Précision de l'horloge en temps réel : ±2 s/s.
Horloge en temps réel temps tampon : 96 h (condensateur)
Position de montage: indifférente
Référence de montage : enfichable sur 8 bornes d'INTERFACE PLC
Longueur de section dénudée : 9 mm
Nombre de connexions : 1
Section de conducteur rigide : 0,14 mm²... 1,5 mm²
Section de conducteur flexible : 0,14 mm²... 1,5 mm²
Section de conducteur AWG : 26... 16
Tension d'isolation de référence: 50 V
Tension nominale : 0,8 kV
Degré de pollution : 2
Catégorie de surtension III

Type de produit: Module E/S

Type: PLC-V8C/PT-24DC/BM2

Nombre d’entrées analogiques max.: 2

Nombre d’entrées numériques max.: 8

Nombre d’entrées max.: 8

Nombre de sorties max.: 48

Bornes Inline raccordables: 8

Nombre d'entrées: 8 x

Nombre de sorties: 8 x

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 26.4 V/DC

Tension de fonctionnement max.: 26.4 V/DC

Tension de fonctionnement: 24 V/DC

Hauteur: 111 mm

Longueur: 87 mm

Largeur: 50 mm

: IP20

Dim.: (L x l x H) 87 x 50 x 111 mm

Technique de connexion: Raccordement Push-in

Connexion: Raccordement Push-in

Consommation électrique max.: 4 mA

Référence fabricant: 2907446

Température ambiante max.: +50 °C

Température ambiante min.: -20 °C

Tension logique UL: 24 V/DC

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 Module E/S 24 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2136585 Phoenix Contact PLC-V8C/PT-24DC/BM2 2907446 Module E/S 24 V/DC

Description

Module logique de base logique PLC, génération 2, avec 16 E/S, enfichable sur 8 bornes d'INTERFACE PLC numériques ou analogiques, extensible à 48 E/S, horloge en temps réel, prise micro-USB, enregistrement pour module de mémoire et adaptateur Bluetooth, connexion Push-in
