Name: Phoenix Contact MACX MCR-TC-I Convertisseur de mesure de température 1050228
Brand: Phoenix Contact
SKU: 3562252
Availability: SoldOut

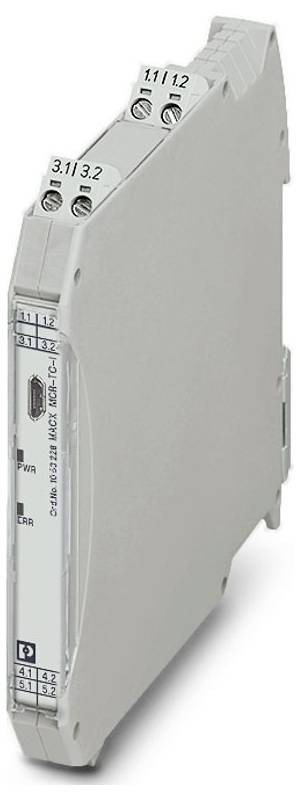

Phoenix Contact MACX MCR-TC-I Convertisseur de mesure de température 1050228-0

Photo non contractuelle

Type

MACX MCR-TC-I

Tension d'alimentation

24 V/DC

Dim.

(Ø x H) 2 mm x 112.5 mm

Connexion

Raccord à visser

Référence fabricant

1050228

Fiche technique (PDF)

Indisponible

Total (CHF 275.95 / pièce(s))

CHF 275.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : MACX Analog
Type de raccordement: borne à vis
Filetage à vis : m3
Couple de serrage : 0,5 Nm... 0,6 Nm
Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
Section conducteur rigide: 0,2 mm² ... 2,5 mm²
Section de conducteur AWG: 24 ... 14
Largeur : 12,5 mm
Hauteur : 112,5 mm
Profondeur : 113,7 mm
Couleur : gris (RAL 7042)
Matériau du boîtier : PA 6.6-FR
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C ... 49 °C
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m (les données techniques se réfèrent à des altitudes ≤2000 m au-dessus du NN Pour les altitudes >de 2000 m au-dessus de NN, voir fiche technique.)
Normes/réglementations: EN 61000-4-6
Remarque: Pendant l'influence de la perturbation, il peut y avoir de petites variations.
Type de montage : montage sur rail support
Catégorie de surtension : II
Degré de pollution : 2
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Longueur de section dénudée : 7 mm
ATEX : ATEX
IECEx: IECEx
Étiquette :  2Ex ec ic IIC T4 GC
UL, États-Unis / Canada: UL, États-Unis / Canada
Puissance de perte : ≤ 0,76 W
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V C.C.
CE : CE
Certificat : BY/112 02.01 TP012 103.01 00082
Signal : signal
Compatibilité électromagnétique: Conformité à la directive CEM
Rayonnement perturbateur : rayonnement perturbateur
Champ RF électromagnétique: Champ RF électromagnétique
Transitoires rapides (Burst): Transitoires rapides (Burst)
Influence guidée : influence guidée
Autorisation de construction navale: Agrément de construction navale
INMETRO: INMETRO
Résistance aux interférences : EN 61000-6-2
Affichage de l'état : LED verte (tension d'alimentation) ; LED rouge, clignotant 2,8 Hz (erreur de ligne, de capteur à l'entrée ou à la sortie, ERR) ; LED rouge, clignotant 1,4 Hz (mode simulation, ERR) ; LED rouge, allumé en permanence (erreur de module, ERR)
Désignation : grandeurs parasites guidés par les lignes
Séparation galvanique entre entrée et sortie : oui
Application : Température
Approvisionnement : approvisionnement
Consommation de courant maximale : < 40 mA (24 V c.c.)
Nombre de canaux : 1
Restriction d'utilisation : Limitation d'utilisation
REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
Isolation : séparation sûre
Classe de inflammabilité selon UL 94 (boîtier) : V0 (boîtier)
Données relatives à la construction navale: Données relatives à la construction navale
Température : B
Humidité : B
Vibration : A
EMC: B
Enclosure: Required protection according to the rules shall be provided upon installation on board
Tension d'isolation nominale: 150 Veff
Tension d'essai : 1.75 kV
Charge/charge de sortie Sortie de courant: ≤ 600 Ω
Fonctionnalité : Fonctionnalité
Nombre de sorties : 1
Tension nominale d'alimentation : 24 V c.c. -20 % ... +25 %
Séparation galvanique : séparation galvanique
Coefficient de température typique : 0,01 %/K
Puissance absorbée : ≤ 1 W
Signal d'entrée : température ; tension
Signal de sortie Courant : 0 mA ... 20 mA;4 mA ... 20 mA (SIL)
Écart typique par rapport à la valeur finale de la plage de mesure : 1 %
Profondeur NS 35/7,5: 114,5 mm (enfoncée sur rail support NS 35/7,5 selon EN 60715)
Configuration : Logiciel
Nombre d'entrées : 1
Installation Ex (EPL): GC;Div. 2
EAC Ex: EAC Ex
Séparation galvanique entrée/sortie IEC/EN 60079-11: Entrée/sortie de séparation galvanique IEC/EN 60079-11
Niveau d'intégrité de la sécurité (SIL, IEC 61508): Niveau d'intégrité de la sécurité (SIL, IEC 61508)
Séparation galvanique entrée/sortie/alimentation IEC/EN 61010-1 : séparation galvanique entrée/sortie/alimentation IEC/EN 61010-1
Mesure : Mesure
Séparation galvanique Entrée/Alimentation IEC/EN 60079-11: Séparation galvanique Entrée/Alimentation IEC/EN 60079-11
Plage de mesure de température : -250 °C ... 2500 °C (plage en fonction du type de capteur)
Plage de mesure Température : min. 50 K pour les thermocouples, 10 % de la marge nominale de la plage respective pour les sources mV
TYPES DE CAPTEURS UTILISABLES (TC): B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, M, LR
Signal: Courant: Signal: Courant
Réponse de saut (0-99%): ≤ 1,7 s
Prise de contrôle : prise de contrôle
Diamètre (max) : 2 mm
La capacité systémique : capacité systémique
Erreur maximale de la zone froide: ± 2 K
Erreur de transmission typique : 0,1 % (détermination complète des erreurs de transmission, voir fiche technique)
Plage de mesure de température: Thermocouple type B: 500 °C ... 1820 °C
Plage de mesure de température: Thermocouple type E: -230 °C ... 1000 °C
Plage de mesure de température : thermocouple type J : -210 °C ... 1200 °C
Plage de mesure de température : thermocouple type K : -250 °C ... 1372 °C
Plage de mesure de température : thermocouple type N : -200 °C ... 1300 °C
Plage de mesure de température : thermocouple type R : -50 °C ... 1768 °C
Plage de mesure de température : thermocouple type S : -50 °C ... 1768 °C
Plage de mesure de température : thermocouple type T : -200 °C ... 400 °C
Plage de mesure de température : thermocouple type L : -200 °C ... 900 °C
Plage de mesure de température : thermocouple type U : -200 °C ... 600 °C
Plage de mesure de température: Thermocouple type C: 0 °C ... 2315 °C
Plage de mesure de température : thermocouple type D : 0 °C ... 2315 °C
Plage de mesure de température : thermocouple type A1 GOST : 0 °C ... 2500 °C
Plage de mesure de température: Thermocouple type A2 GOST: 0 °C ... 1800 °C
Plage de mesure de température : thermocouple type A3 GOST : 0 °C ... 1800 °C
Plage de mesure de la température: Thermocouple type M GOST: -200 °C ... 100 °C
Plage de mesure de température: Thermocouple type L GOST: -200 °C ... 800 °C
Plage de signal MV linéaire: -1000 mV ... 1000 mV
Configurable/programmable : Oui
Ondulation de sortie (courant): < 15 µASS;< 10 µArms
Comportement en cas d'erreur du capteur : librement définissable
Plage d'utilisation en hauteur (≤ 2000 m): Plage d'utilisation en hauteur (≤ 2000 m)
Plage d'utilisation en hauteur (≤ 3000 m): Plage d'utilisation en hauteur (≤ 3000 m)
Altitude : > 4000 m... 5000 m
Plage d'utilisation en hauteur (≤ 4000 m): Plage d'utilisation en hauteur (≤ 4000 m)
Plage d'utilisation en hauteur (≤ 5000 m): Plage d'utilisation en hauteur (≤ 5000 m)
EAC Ex: EAC Ex

Type: MACX MCR-TC-I

Tension d'alimentation: 24 V/DC

Dim.: (Ø x H) 2 mm x 112.5 mm

Connexion: Raccord à visser

Référence fabricant: 1050228

Largeur: 12.5 mm

Hauteur: 112.5 mm

Longueur: 113.7 mm

Diamètre: 2 mm

Température ambiante max.: 49 °C

Température ambiante min.: -40 °C

Poids: 0.15 kg

UKCA: oui

Type de produit: Convertisseur de température

Documents & téléchargements

Fiche technique

Fiche technique 3562252 Phoenix Contact MACX MCR-TC-I Convertisseur de mesure de température 1050228

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3562252 Phoenix Contact MACX MCR-TC-I Convertisseur de mesure de température 1050228

Description

Convertisseur de température : Convertit les signaux des thermocouples et des sources mV en signaux 0/4-20 mA. Librement programmable, séparation galvanique à 3 voies, raccord vissé, SIL.
