Name: Phoenix Contact MACX MCR-EX-AP-RTD-RTD Convertisseur de mesure de température 1291894
Brand: Phoenix Contact
SKU: 3582805
Availability: SoldOut

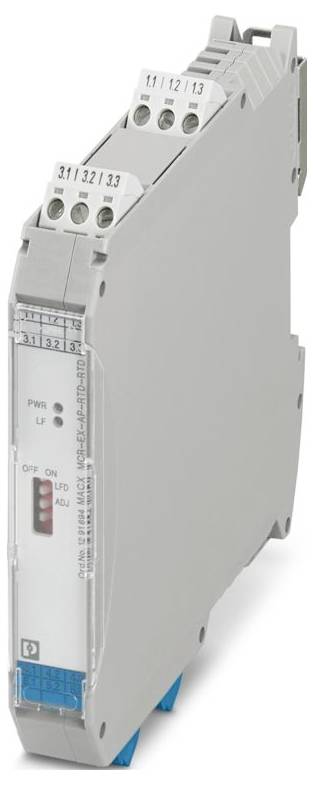

Un composant électrique mince et gris avec des ports de câblage et des voyants indicateurs, probablement utilisé pour les systèmes d'automatisation ou de contrôle industriel.

Photo non contractuelle

Type

MACX MCR-EX-AP-RTD-RTD

Tension d'alimentation

24 V/DC

Dim.

(L x l x H) 113.7 x 17.5 x 112.5 mm

Connexion

Raccord à visser

Référence fabricant

1291894

Fiche technique (PDF)

Indisponible

Total (CHF 427.95 / pièce(s))

CHF 427.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : MACX Analog
Type de raccordement: borne à vis
Filetage à vis : m3
Couple de serrage : 0,5 Nm... 0,6 Nm
Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
Section conducteur rigide: 0,2 mm² ... 2,5 mm²
Section de conducteur AWG: 24 ... 14
Largeur : 17,5 mm
Hauteur : 112,5 mm
Profondeur : 113,7 mm
Classe inflammabilité conformément à la norme UL94 : V0
Matériau du boîtier : PA 6.6
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20 (bornes) ; IP30 (boîtier)
Température ambiante (fonctionnement): -20 °C ... 70 °C (unité individuelle : position de montage arbitraire);-20 °C ... 60 °C (montage en groupe : rail support vertical sans circulation d'air);-20 °C ... 65 °C (montage en groupe : rail support vertical avec circulation d'air);-20 °C ... 65 °C (montage en groupe : rail support horizontal sans circulation d'air) ; -20 °C ... 70 °C (montage en groupe : rail support horizontal avec recirculation d'air)
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m
Normes/réglementations: IEC/EN 60079-11
Type de montage: NS 35/15, NS 35/7,5
Humidité admissible (fonctionnement): ≤ 95 % (pas d'engourdissement)
Longueur de section dénudée : 7 mm
Position de montage : verticale, horizontale
Remarque sur le fonctionnement : réglage de la correspondance à 2 fils via le commutateur DIP ADJ
Max. Inductance interne Li: Négligeable
ATEX : ATEX
IECEx: IECEx
Étiquetage: [Ex ia Ga] IIC;[Ex ia Da] IIIC; Ex Na NC [ia Ga] IIC T4 GC;[Ex ia Ma] I
Puissance de perte : ≤ 600 mW
Plage de tension d'alimentation: 18 V ... 31,2 V
Technique de raccordement : 2, 3, 4 fils
Note d'application: Précision, données typiques en % de la plage de mesure de base à l'ONU, 23 °C.
Compatibilité électromagnétique : Testé selon les normes et réglementations suivantes : EN 61326-1 Utilisation dans le domaine industriel, NAMUR NE 21
Tension de commutation maximale : 30 V
Affichage de l'état : LED verte (tension d'alimentation) ; LED rouge (erreur de câble)
Séparation galvanique entre entrée et sortie : oui
Approvisionnement : approvisionnement
Nombre de canaux : 1
Protection contre les polarités : Oui
Tension d'isolation nominale: 375 VPP
Tension d'essai : 350 V (50 Hz, 60 s)
Données techniques de sécurité : données techniques de sécurité
Max. Tension de sortie Uo : 6,5 V
Max. Courant de sortie IO : 16,5 mA
Max. Puissance de sortie Po : 27 mW
Tension maximale de sécurité de : 253 V c.a.
Tension nominale d'alimentation : 24 V c.c.
Séparation galvanique : séparation à 3 voies
Coefficient de température typique : ≤ 0,1 % (10 K)
Puissance absorbée : ≤ 650 mW
Signal de sortie Courant : 5 mA (courant nominal)
Profondeur NS 35/7,5: 114,5 mm (enfoncée sur rail support NS 35/7,5 selon EN 60715)
Description de l'entrée: Sécurité intrinsèque
Courant de commutation maximal : 100 mA
Signal de sortie Tension : 2 V c.c. (tension nominale)
Installation Ex (EPL) : GC
Séparation galvanique entrée/sortie IEC/EN 60079-11: Entrée/sortie de séparation galvanique IEC/EN 60079-11
Circuits ex i (EPL): GA;Da;Ma
Max. Capacité interne Ci : négligeable
Max. Résistance totale admissible: ≤ 50 Ω (par fil, circuit à 2 fils);≤ 100 Ω (par fil, circuit à 3, 4 fils)
Mesure : Mesure
Comportement de transmission du signal : In = Out
Séparation galvanique Entrée/Alimentation IEC/EN 60079-11: Séparation galvanique Entrée/Alimentation IEC/EN 60079-11
Séparation galvanique Entrée/sortie de message d'erreur IEC/EN 60079-11: Séparation galvanique Entrée/sortie de message d'erreur IEC/EN 60079-11
Séparation galvanique Entrée/interface de configuration IEC/EN 60079-11 : entrée/interface de configuration de séparation galvanique IEC/EN 60079-11
Séparation galvanique Sortie 1 / Sortie 2 : Séparation galvanique Sortie 1 / Sortie 2
Séparation galvanique Sortie/Alimentation : Séparation galvanique Sortie/Alimentation
Séparation galvanique Sortie/Interface de configuration : sortie/interface de configuration de séparation galvanique
Séparation galvanique Sortie/Alimentation/Sortie de message d'erreur : Séparation galvanique Sortie/Alimentation/Sortie de message d'erreur
Types de capteurs utilisables (RTD) : PT 100
Plage de résistance linéaire: 18 Ω ... 391 Ω (Pt 100)
Analogique : Thermomètre à résistance : analogique : thermomètre à résistance
Signal de sortie Résistance: 400 Ω
Signal de sortie plage de résistance: 18 Ω ... 391 Ω (Pt 100)
Temps de réglage : < 10 ms (10 % ... 90 %, fonctionnement multiplexeur)
Plage de réglage : < 1 s (entrée / sortie)
Courant d'alimentation du capteur: 200 µA ... 5 mA
Signaler : Sortie de message d'erreur : Signaler : Sortie de message d'erreur
IIA (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 900 mH / 1000 µF
IIB/IIIC (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 450 mH / 570 µF
IIC (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 120 mH / 25 µF
I (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 1000 mH / 1000 µF
IIB/IIIC (circuit mixte): Inductance externe max. Lo / max. Capacité externe Co: 100 mH / 5,3 µF, 20 mH / 6,9 µF, 2 mH / 11 µF, 0,5 mH / 15 µF
IIC (circuit mixte): Inductance externe max. Lo / max. Capacité externe Co: 50 mH / 1,1 µF, 5 mH / 1,7 µF, 1 mH / 2,3 µF, 0,2 mH / 3,4 µF

Type: MACX MCR-EX-AP-RTD-RTD

Tension d'alimentation: 24 V/DC

Dim.: (L x l x H) 113.7 x 17.5 x 112.5 mm

Connexion: Raccord à visser

Référence fabricant: 1291894

Largeur: 17.5 mm

Hauteur: 112.5 mm

Longueur: 113.7 mm

Température ambiante max.: 70 °C

Température ambiante min.: -20 °C

Poids: 0.2029 kg

UKCA: oui

Type de produit: Convertisseur de température

Documents & téléchargements

Fiche technique

Fiche technique 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Convertisseur de mesure de température 1291894

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3582805 Phoenix Contact MACX MCR-EX-AP-RTD-RTD Convertisseur de mesure de température 1291894

Description

Transmetteur de séparateur de résistance Ex i pour le fonctionnement intrinsèquement sûr des thermomètres à résistance Pt 100 en technologie à 2, 3 ou 4 conducteurs et capteurs de résistance. Les valeurs mesurées à l'entrée Ex i sont transmises à la sortie Non Ex i en 1:1. Nombre de canaux: 1, configuration standard, séparation à 3 voies, raccord vissé
