Name: Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Convertisseur de mesure de température 1290849
Brand: Phoenix Contact
SKU: 3582758
Availability: SoldOut

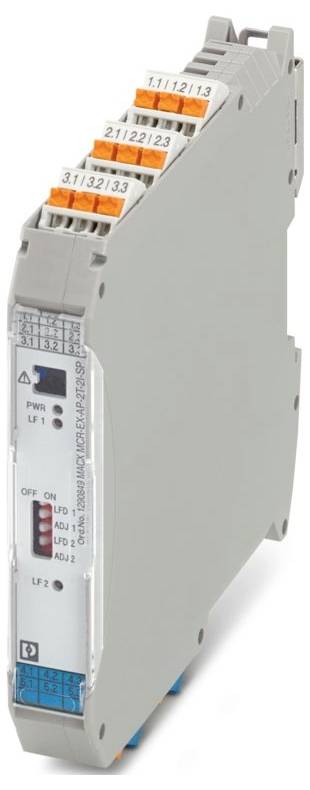

Un appareil électronique gris et élancé pour l'automatisation industrielle avec des connecteurs orange étiquetés sur le dessus et des voyants indicateurs sur la façade.

Photo non contractuelle

Type

MACX MCR-EX-AP-2T-2I-SP

Tension d'alimentation

24 V/DC

Dim.

(L x l x H) 113.7 x 17.5 x 107.8 mm

Connexion

Connecteur push-in ; prise à 4 broches

Référence fabricant

1290849

Fiche technique (PDF)

Indisponible

Total (CHF 629.95 / pièce(s))

CHF 629.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : MACX Analog
Type de raccordement : prise à 4 broches
Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
Section conducteur rigide: 0,2 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 17,5 mm
Hauteur : 107,8 mm
Profondeur : 113,7 mm
Classe inflammabilité conformément à la norme UL94 : V0
Matériau du boîtier : PA 6.6
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20 (bornes) ; IP30 (boîtier)
Température ambiante (fonctionnement): -20 °C ... 70 °C (unité individuelle : position de montage arbitraire);-20 °C ... 40 °C (montage en groupe : rail support vertical sans circulation d'air);-20 °C ... 60 °C (montage en groupe : rail support vertical avec circulation d'air);-20 °C ... 50 °C (montage en groupe : rail support horizontal sans circulation d'air) ; -20 °C ... 70 °C (montage en groupe : rail support horizontal avec recirculation d'air)
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m
Normes/réglementations: IEC/EN 60079-11
Remarque : Remarque sur l'application de toutes les fonctions et diagnostics de l'appareil
Type de montage: NS 35/15, NS 35/7,5
Humidité admissible (fonctionnement): ≤ 95 % (pas d'engourdissement)
Longueur de section dénudée : 8 mm
Position de montage : verticale, horizontale
Remarque sur le fonctionnement : réglage de la correspondance à 2 fils via le commutateur DIP ADJ
Max. Inductance interne Li: Négligeable
ATEX : ATEX
IECEx: IECEx
Étiquetage: [Ex ia Ga] IIC;[Ex ia Da] IIIC; Ex Na NC [ia Ga] IIC T4 GC;[Ex ia Ma] I
Puissance de perte : ≤ 1,9 W
Plage de tension d'alimentation: 18 V ... 31,2 V
Technique de raccordement : 3 conducteurs
Remarque sur l'application : Les tailles d'entrée peuvent être réglées via le logiciel de paramétrage ISpac Wizard ou le commutateur DIP.
Compatibilité électromagnétique : Testé selon les normes et réglementations suivantes : EN 61326-1 Utilisation dans le domaine industriel, NAMUR NE 21
Tension de commutation maximale : 30 V
Affichage de l'état : LED verte (tension d'alimentation) ; LED rouge (erreur de câble)
Nom : Interface de configuration
Séparation galvanique entre entrée et sortie : oui
Approvisionnement : approvisionnement
Nombre de canaux : 2
Protection contre les polarités : Oui
Tension d'isolation nominale: 375 VPP
Tension d'essai : 350 V (50 Hz, 60 s)
Données techniques de sécurité : données techniques de sécurité
Max. Tension de sortie Uo : 6,5 V
Max. Courant de sortie IO : 19,7 mA
Max. Puissance de sortie Po : 32 mW (caractéristique linéaire)
Tension maximale de sécurité de : 253 V c.a.
Fonctionnalité : Fonctionnalité
Tension nominale d'alimentation : 24 V c.c.
Séparation galvanique : séparation à 5 voies
Coefficient de température typique : ≤ 0,1 % (10 K)
Version : RS-232-C
Puissance absorbée : ≤ 1,9 W
Signal de sortie Courant : 0 mA ... 20 mA (configurable);4 mA ... 20 mA (configurable);0 mA ... 21 mA (plage fonctionnelle)
Profondeur NS 35/7,5: 114,5 mm (enfoncée sur rail support NS 35/7,5 selon EN 60715)
Configuration : Logiciel
Description de l'entrée: Potentiomètre
Courant de commutation maximal : 100 mA
Installation Ex (EPL) : GC
Séparation galvanique entrée/sortie IEC/EN 60079-11: Entrée/sortie de séparation galvanique IEC/EN 60079-11
Circuits ex i (EPL): GA;Da;Ma
Max. Capacité interne Ci : négligeable
Max. Résistance totale admissible: ≤ 1000 Ω (par fil)
Mesure : Mesure
Séparation galvanique Entrée/Alimentation IEC/EN 60079-11: Séparation galvanique Entrée/Alimentation IEC/EN 60079-11
Séparation galvanique Entrée/sortie de message d'erreur IEC/EN 60079-11: Séparation galvanique Entrée/sortie de message d'erreur IEC/EN 60079-11
Séparation galvanique Entrée/interface de configuration IEC/EN 60079-11 : entrée/interface de configuration de séparation galvanique IEC/EN 60079-11
Séparation galvanique Sortie 1 / Sortie 2 : Séparation galvanique Sortie 1 / Sortie 2
Séparation galvanique Sortie/Alimentation : Séparation galvanique Sortie/Alimentation
Séparation galvanique Sortie/Interface de configuration : sortie/interface de configuration de séparation galvanique
Séparation galvanique Sortie/Alimentation/Sortie de message d'erreur : Séparation galvanique Sortie/Alimentation/Sortie de message d'erreur
Types de capteurs utilisables (RTD) : PT 100, Pt 250, Pt 500, Pt 1000, Pt 2000, NI 100, Ni 500, Ni 1000, M50, M53, M100
Plage de résistance linéaire: 50 Ω ... 500 Ω;0,5 kΩ ... 5 kΩ;1 kΩ ... 10 kΩ;10 kΩ ... 100 kΩ (avec shunt parallèle 10 kΩ, pas de surveillance de rupture de fil)
Signaler : Sortie de message d'erreur : Signaler : Sortie de message d'erreur
IIA (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 700 mH / 1000 µF
IIC (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 90 mH / 25 µF
I (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 700 mH / 1000 µF
Plage de mesure de température : -200 °C ... 1800 °C (plage en fonction du type de capteur)
Plage de mesure Température : ≥ 36 K (plage en fonction du type de capteur)
TYPES DE CAPTEURS UTILISABLES (TC): B, E, J, K, N, R, S, T, L, U, XK
Signal: Courant: Signal: Courant
Charge : 0 Ω ... 600 Ω (par canal)
IIB (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 330 mH / 570 µF
Logiciel : ISpac Wizard 9199

Type: MACX MCR-EX-AP-2T-2I-SP

Tension d'alimentation: 24 V/DC

Dim.: (L x l x H) 113.7 x 17.5 x 107.8 mm

Connexion: Connecteur push-in ; prise à 4 broches

Référence fabricant: 1290849

Largeur: 17.5 mm

Hauteur: 107.8 mm

Longueur: 113.7 mm

Poids: 0.1331 kg

UKCA: oui

Type de produit: Convertisseur de température

Documents & téléchargements

Fiche technique

Fiche technique 3582758 Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Convertisseur de mesure de température 1290849

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3582758 Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Convertisseur de mesure de température 1290849

Description

Les convertisseurs de température Ex i, les signaux d'entrée Ex i des thermomètres à résistance en technologie 2, 3 ou 4 conducteurs, les thermocouples et les sources mV sont activés en 0 mA / 4 mA ... 20 mA non Ex i signaux. Nombre de canaux: 2, configuration standard, séparation 5 voies, connexion push-in

Ce texte a été traduit par une machine.
