Name: Phoenix Contact MACX MCR-EX-AP-2T-2I Convertisseur de mesure de température 1290780
Brand: Phoenix Contact
SKU: 3568263
Availability: SoldOut

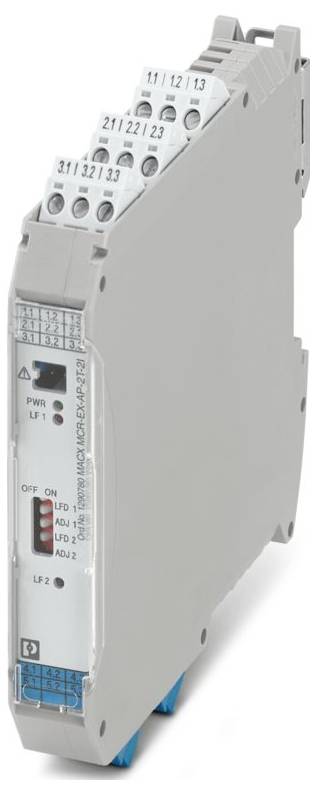

Un appareil électronique industriel gris avec des connexions de bornes étiquetées, des voyants lumineux et un commutateur à bascule sur son côté.

Photo non contractuelle

Type

MACX MCR-EX-AP-2T-2I

Tension d'alimentation

24 V/DC

Dim.

(L x l x H) 113.7 x 17.5 x 112.5 mm

Connexion

Raccord à vis ; prise à 4 broches

Référence fabricant

1290780

Fiche technique (PDF)

Indisponible

Total (CHF 629.95 / pièce(s))

CHF 764.95

-18 %

CHF 629.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : MACX Analog
Type de raccordement : prise à 4 broches
Filetage à vis : m3
Couple de serrage : 0,5 Nm... 0,6 Nm
Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
Section conducteur rigide: 0,2 mm² ... 2,5 mm²
Section de conducteur AWG: 24 ... 14
Largeur : 17,5 mm
Hauteur : 112,5 mm
Profondeur : 113,7 mm
Classe inflammabilité conformément à la norme UL94 : V0
Matériau du boîtier : PA 6.6
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20 (bornes) ; IP30 (boîtier)
Température ambiante (fonctionnement): -20 °C ... 70 °C (unité individuelle : position de montage arbitraire);-20 °C ... 40 °C (montage en groupe : rail support vertical sans circulation d'air);-20 °C ... 60 °C (montage en groupe : rail support vertical avec circulation d'air);-20 °C ... 50 °C (montage en groupe : rail support horizontal sans circulation d'air) ; -20 °C ... 70 °C (montage en groupe : rail support horizontal avec recirculation d'air)
Température ambiante (stockage/transport) : -40 °C ... 80 °C
Altitude: ≤ 2000 m
Normes/réglementations: IEC/EN 60079-11
Remarque : Remarque sur l'application de toutes les fonctions et diagnostics de l'appareil
Type de montage: NS 35/15, NS 35/7,5
Humidité admissible (fonctionnement): ≤ 95 % (pas d'engourdissement)
Longueur de section dénudée : 7 mm
Position de montage : verticale, horizontale
Remarque sur le fonctionnement : réglage de la correspondance à 2 fils via le commutateur DIP ADJ
Max. Inductance interne Li: Négligeable
ATEX : ATEX
IECEx: IECEx
Étiquetage: [Ex ia Ga] IIC;[Ex ia Da] IIIC; Ex Na NC [ia Ga] IIC T4 GC;[Ex ia Ma] I
Puissance de perte : ≤ 1,9 W
Plage de tension d'alimentation: 18 V ... 31,2 V
Technique de raccordement : 3 conducteurs
Remarque sur l'application : Les tailles d'entrée peuvent être réglées via le logiciel de paramétrage ISpac Wizard ou le commutateur DIP.
Compatibilité électromagnétique : Testé selon les normes et réglementations suivantes : EN 61326-1 Utilisation dans le domaine industriel, NAMUR NE 21
Tension de commutation maximale : 30 V
Affichage de l'état : LED verte (tension d'alimentation) ; LED rouge (erreur de câble)
Nom : Interface de configuration
Séparation galvanique entre entrée et sortie : oui
Approvisionnement : approvisionnement
Nombre de canaux : 2
Protection contre les polarités : Oui
Tension d'isolation nominale: 375 VPP
Tension d'essai : 350 V (50 Hz, 60 s)
Données techniques de sécurité : données techniques de sécurité
Max. Tension de sortie Uo : 6,5 V
Max. Courant de sortie IO : 19,7 mA
Max. Puissance de sortie Po : 32 mW (caractéristique linéaire)
Tension maximale de sécurité de : 253 V c.a.
Fonctionnalité : Fonctionnalité
Tension nominale d'alimentation : 24 V c.c.
Séparation galvanique : séparation à 5 voies
Coefficient de température typique : ≤ 0,1 % (10 K)
Version : RS-232-C
Puissance absorbée : ≤ 1,9 W
Signal de sortie Courant : 0 mA ... 20 mA (configurable);4 mA ... 20 mA (configurable);0 mA ... 21 mA (plage fonctionnelle)
Profondeur NS 35/7,5: 114,5 mm (enfoncée sur rail support NS 35/7,5 selon EN 60715)
Configuration : Logiciel
Description de l'entrée: Potentiomètre
Courant de commutation maximal : 100 mA
Installation Ex (EPL) : GC
Séparation galvanique entrée/sortie IEC/EN 60079-11: Entrée/sortie de séparation galvanique IEC/EN 60079-11
Circuits ex i (EPL): GA;Da;Ma
Max. Capacité interne Ci : négligeable
Max. Résistance totale admissible: ≤ 1000 Ω (par fil)
Mesure : Mesure
Séparation galvanique Entrée/Alimentation IEC/EN 60079-11: Séparation galvanique Entrée/Alimentation IEC/EN 60079-11
Séparation galvanique Entrée/sortie de message d'erreur IEC/EN 60079-11: Séparation galvanique Entrée/sortie de message d'erreur IEC/EN 60079-11
Séparation galvanique Entrée/interface de configuration IEC/EN 60079-11 : entrée/interface de configuration de séparation galvanique IEC/EN 60079-11
Séparation galvanique Sortie 1 / Sortie 2 : Séparation galvanique Sortie 1 / Sortie 2
Séparation galvanique Sortie/Alimentation : Séparation galvanique Sortie/Alimentation
Séparation galvanique Sortie/Interface de configuration : sortie/interface de configuration de séparation galvanique
Séparation galvanique Sortie/Alimentation/Sortie de message d'erreur : Séparation galvanique Sortie/Alimentation/Sortie de message d'erreur
Types de capteurs utilisables (RTD) : PT 100, Pt 250, Pt 500, Pt 1000, Pt 2000, NI 100, Ni 500, Ni 1000, M50, M53, M100
Plage de résistance linéaire: 50 Ω ... 500 Ω;0,5 kΩ ... 5 kΩ;1 kΩ ... 10 kΩ;10 kΩ ... 100 kΩ (avec shunt parallèle 10 kΩ, pas de surveillance de rupture de fil)
Signaler : Sortie de message d'erreur : Signaler : Sortie de message d'erreur
IIA (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 700 mH / 1000 µF
IIC (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 90 mH / 25 µF
I (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 700 mH / 1000 µF
Plage de mesure de température : -200 °C ... 1800 °C (plage en fonction du type de capteur)
Plage de mesure Température : ≥ 36 K (plage en fonction du type de capteur)
TYPES DE CAPTEURS UTILISABLES (TC): B, E, J, K, N, R, S, T, L, U, XK
Signal: Courant: Signal: Courant
Charge : 0 Ω ... 600 Ω (par canal)
IIB (circuit simple): Inductance externe max. Lo / max. Capacité externe Co: 330 mH / 570 µF
Logiciel : ISpac Wizard 9199

Type: MACX MCR-EX-AP-2T-2I

Tension d'alimentation: 24 V/DC

Dim.: (L x l x H) 113.7 x 17.5 x 112.5 mm

Connexion: Raccord à vis ; prise à 4 broches

Référence fabricant: 1290780

Largeur: 17.5 mm

Hauteur: 112.5 mm

Longueur: 113.7 mm

Poids: 0.2286 kg

UKCA: oui

Type de produit: Convertisseur de température

Documents & téléchargements

Fiche technique

Fiche technique 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Convertisseur de mesure de température 1290780

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3568263 Phoenix Contact MACX MCR-EX-AP-2T-2I Convertisseur de mesure de température 1290780

Description

Les convertisseurs de température Ex i, les signaux d'entrée Ex i des thermomètres à résistance en technologie 2, 3 ou 4 conducteurs, les thermocouples et les sources mV sont activés en 0 mA / 4 mA ... 20 mA non Ex i signaux. Nombre de canaux: 2, configuration standard, séparation 5 voies, raccord vissé
