Name: Phoenix Contact IL ETH BK-PAC 2702372 Coupleur de bus 24 V/DC, 7.5 V/DC
Brand: Phoenix Contact
SKU: 3579330
Availability: SoldOut

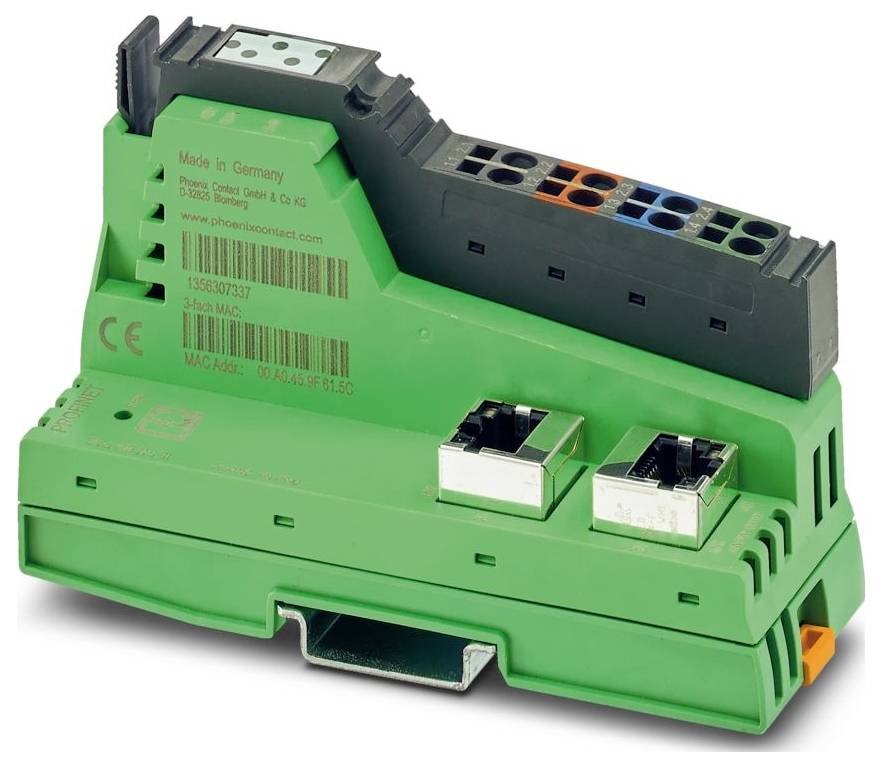

Un bloc de bornes industriel vert avec plusieurs points de connexion, étiqueté « Fabriqué en Allemagne ». Utilisé pour le câblage électrique.

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 295.95 / pièce(s))

CHF 295.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : inLine
Forme : modulaire
Type de raccordement : raccord à ressort de traction
Section de conducteur flexible: 0,08 mm² ... 1,5 mm²
Section conducteur rigide: 0,08 mm² ... 1,5 mm²
Section de conducteur AWG: 28 ... 16
Largeur : 40 mm
Hauteur : 119,4 mm
Profondeur : 71,5 mm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 55 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
Humidité admissible (fonctionnement): 10 % ... 95 % (pas de bourrage)
Désignation du connecteur : connecteur inLine
Longueur de section dénudée : 8 mm
Position de montage: indifférente
Vitesse de transmission : 500 kbit/s / 2 Mbit/s (détection automatique, pas de système de mélange)
Puissance de perte maximale à condition nominale : 3,8 W
CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
Nombre d'interfaces : 1
Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Compris dans la livraison : prise inLine incluse et champ de marquage
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
Technique de raccordement : technique de raccordement
Humidité admissible (stockage/transport) : 10 % ... 95 % (pas de bourrage)
Note d'utilisation: Uniquement pour une utilisation industrielle
Consommation de courant : max. 0,95 A (avec nombre maximal de bornes E/S raccordées) ; type. 74 mA (pas de bus local connecté)
Raccordement conducteur : raccord conducteur
Protocoles pris en charge : Modbus/TCP (UDP) ; SNMP ; HTTP ; TFTP ; FTP ; BootP ; DHCP ; DCP
Physique de transmission : Ethernet en paire torsadée RJ45
Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
Remarque sur le type de connexion : autonégotiation et autocrossing
Note sur les dimensions : dimensions du boîtier
Tension d'alimentation : 24 V DC
Limites du système : limites du système
Nombre de participants pris en charge : max. 63 (par station)
Bus local inLine: Bus local inLine
Module : Module
Code d'identification (HEX): None
Potentiels: Approvisionnement de la logique (UL): Potentiels: Approvisionnement de la logique (UL)
Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
Connecteur inLine : connecteur inLine
Potentiels: Alimentation des modules analogiques (UANA): Potentiels: Alimentation des modules analogiques (UANA)
Potentiels: Alimentation du cercle principal (UM): Potentiels: Alimentation du cercle principal (UM)
Potentiels: Approvisionnement du cercle des segments (US): Potentiels: Approvisionnement du cercle des segments (US)
Nombre de participants au bus local raccordés : max. 63
Modbus/TCP (UDP) : Modbus/TCP (UDP)
Nombre de participants avec canal paramétrique: Max. 16
Nombre de bornes de dérivation prises en charge avec point de bus longue distance: 3
Potentiels : Alimentation du coupleur de bus UBK/ L'alimentation logique UL (7,5 V) et l'alimentation analogique UANA (24 V) sont générées à partir de l'alimentation du coupleur de bus.: Potentiels : Alimentation du coupleur de bus UBK | L'alimentation logique UL (7,5 V) et l'alimentation analogique UANA (24 V) sont générées à partir de l'alimentation du coupleur de bus.
Tension de test : interface Ethernet 1 / interface Ethernet 2 : 1500 V c.a., 50 Hz, 1 min
Tension de test : Interface Ethernet 1 / Logique (UBK, UL, UANA) : 1500 V AC, 50 Hz, 1 min
Tension de test: Interface Ethernet 1 / Périphérique (UM, US): 1500 V AC, 50 Hz, 1 min
Tension de test : Interface Ethernet 1 / Serre de fonction : 1500 V c.a., 50 Hz, 1 min
Tension de test : Interface Ethernet 2 / Logique (UBK, UL, UANA) : 1500 V AC, 50 Hz, 1 min
Tension de test: Interface Ethernet 2 / Périphérique (UM, US): 1500 V AC, 50 Hz, 1 min
Tension de test : Interface Ethernet 2 / Serre de fonction : 1500 V c.a., 50 Hz, 1 min
Tension d'essai: Logique (UBK, UL, UANA) / périphérique (UM, US): 500 V AC, 50 Hz, 1 min
Tension de test : logique (UBK, UL, UANA) / terrain de fonction : 500 V c.a., 50 Hz, 1 min
Tension d'essai: Périphérique (UM, US) / Serre de fonction: 500 V c.a., 50 Hz, 1 min

Type de produit: Coupleur de bus

Type: IL ETH BK-PAC

Bornes Inline raccordables: 63

Tension de fonctionnement: 24 V/DC
7.5 V/DC

Hauteur: 119.4 mm

Longueur: 71.5 mm

Largeur: 40 mm

: IP20

Dim.: (L x l x H) 71.5 x 40 x 119.4 mm

Technique de connexion: Raccordement à ressort de traction

Connexion: Raccordement à ressort de traction

Consommation électrique max.: 0.95 A

Référence fabricant: 2702372

Modèle: modulaire

Montage: Montage sur profilé support/rack

Température ambiante max.: 55 °C

Température ambiante min.: -25 °C

Tension logique UL: 7.5 V/DC

Profondeur: 69.330346 mm

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3579330 Phoenix Contact IL ETH BK-PAC 2702372 Coupleur de bus 24 V/DC, 7.5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3579330 Phoenix Contact IL ETH BK-PAC 2702372 Coupleur de bus 24 V/DC, 7.5 V/DC

Description

inLine, coupleur de bus, Modbus/TCP (UDP), prise RJ45, vitesse de transmission dans le bus local : 500 kbit/s / 2 Mbit/s, indice de protection : IP20, y compris fiche inLine et champ de marquage
