Name: Phoenix Contact IB IL RS UNI-PAC 2700893 Borne de fonction Inline 7.5 V/DC
Brand: Phoenix Contact
SKU: 2209779
Availability: BackOrder

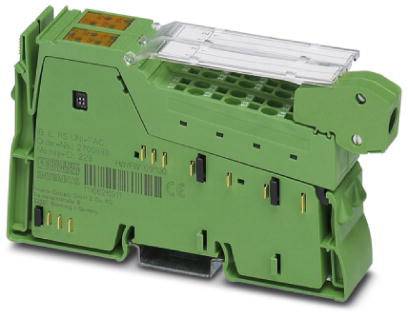

Connecteur électronique vert avec plusieurs ports et un couvercle transparent, utilisé dans des applications électriques.

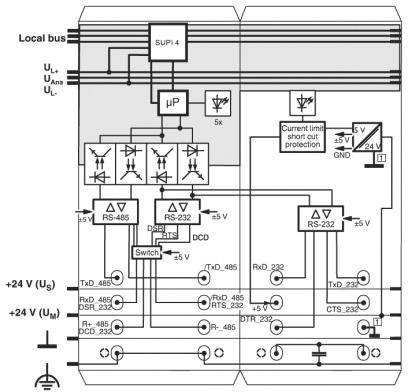

Représentation schématique d'un circuit électrique illustrant les connexions de données, les entrées de tension et les mécanismes de protection.

Deux modules électroniques verts. À gauche, des voyants avec les étiquettes 'RxD', 'TxD', 'TxDEN', à droite, d'autres connexions.

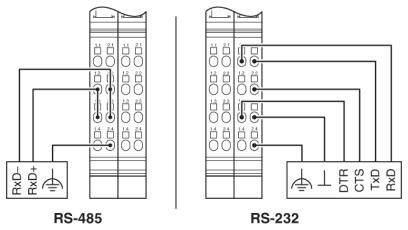

Diagramme montre le branchement du câble RS-485 vers RS-232.

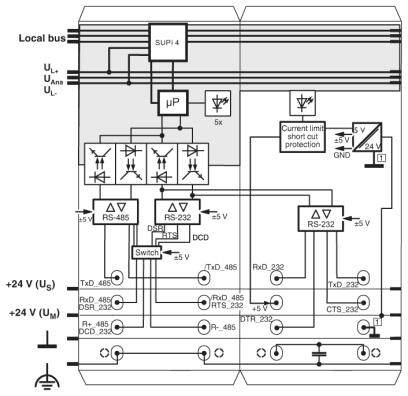

Schéma de câblage d'un système électronique avec connexions de bus locales, microprocesseurs, ports RS-485 et RS-232, et mécanismes de protection.

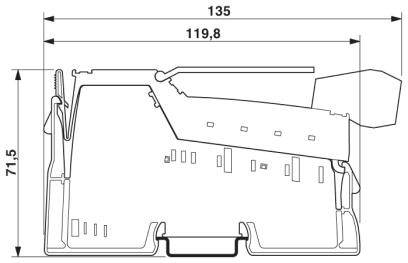

Dessin technique d'un composant avec les dimensions suivantes : largeur 135 mm, profondeur 119,8 mm, hauteur 71,5 mm.

1/6

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 357.95 / pièce(s))

CHF 357.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Couleur : vert
Poids net : 135 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
Longueur de dénudage : 8 mm
Section de conducteur rigide min. : 0,08 mm²
Section de conducteur rigide max. : 1,5 mmm²
Section de conducteur flexible min.: 0,08 mm²
Section de conducteur flexible max.: 1,5 mmm²
Section de conducteur AWG min. : 28
Section de conducteur AWG max. 16
Vitesse de transmission : 500 Kbit/s.
Puissance absorbée : type. 585 mW (sur UL)

Type de produit: Borne de fonction Inline

Type: IB IL RS UNI-PAC

Nombre d'entrées: 1 x

Nombre de sorties: 1 x

Tension de fonctionnement: 7.5 V/DC

Hauteur: 135 mm

Longueur: 71.5 mm

Largeur: 24.4 mm

: IP20

Dim.: (L x l x H) 71.5 x 24.4 x 135 mm

Connexion: Raccordement à ressort de traction

Consommation électrique max.: 78 mA

Référence fabricant: 2700893

Montage: Profilé

Température ambiante max.: +55 °C

Température ambiante min.: -25 °C

Tension logique UL: 7.5 V/DC

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Betriebsspannung

Herst.-Teilenr.

Produkt-Art

Phoenix Contact AXC F IL ADAPT 1020304 SPS-Erweiterungsmodul 24 V/DC

Code produit :2208975

Livraison le mar. 17 novembre

Conrad Electronic

24 V/DC

1020304

SPS-Erweiterungsmodul

pièce(s)

Min.: 1

Multiples: 1

CHF 189.95^*

Phoenix Contact AXC F XT ETH 1TX 2403115 SPS-Erweiterungsmodul 24 V/DC

Code produit :2209737

Livraison le mar. 17 novembre

Conrad Electronic

24 V/DC

2403115

SPS-Erweiterungsmodul

pièce(s)

Min.: 1

Multiples: 1

CHF 317.95^*

Phoenix Contact AXL E IOL DI16 M12 6P 2702660 Dezentrales I/O-Gerät

Code produit :2209865

Livraison le mer., 27 janvier 2027

Conrad Electronic

2702660

Dezentrales I/O-Gerät

pièce(s)

Min.: 1

Multiples: 1

CHF 197.95^*

Phoenix Contact AXL E IOL DI8 M12 6P 2702658 Dezentrales I/O-Gerät

Code produit :2209863

Livraison le mar., 9 mars 2027

Conrad Electronic

2702658

Dezentrales I/O-Gerät

pièce(s)

Min.: 1

Multiples: 1

CHF 149.95^*

Phoenix Contact AXL E IOL DO8 M12 6P 2702659 Dezentrales I/O-Gerät 24 V/DC

Code produit :2209864

Livraison le mar., 9 mars 2027

Conrad Electronic

24 V/DC

2702659

Dezentrales I/O-Gerät

pièce(s)

Min.: 1

Multiples: 1

CHF 161.95^*

Phoenix Contact AXL F BK PB XC 2702463 Buskoppler 24 V/DC

Code produit :2209838

Livraison le mar. 17 novembre

Conrad Electronic

24 V/DC

2702463

Buskoppler

pièce(s)

Min.: 1

Multiples: 1

CHF 489.95^*

Phoenix Contact AXL F BK PN TPS 2403869 Buskoppler 24 V/DC

Code produit :2209746

Livraison le mar. 17 novembre

Conrad Electronic

24 V/DC

2403869

Buskoppler

pièce(s)

Min.: 1

Multiples: 1

CHF 433.95^*

Phoenix Contact AXL F DI32/1 XC 1F 2701226 I/O-Modul 5 V/DC

Code produit :2209792

Livraison le mar., 6 avril 2027

Conrad Electronic

5 V/DC

2701226

I/O-Modul

pièce(s)

Min.: 1

Multiples: 1

CHF 343.95^*

Phoenix Contact AXL F DO16/2 2H 1027904 I/O-Modul 5 V/DC

Code produit :2208989

Livraison le mar. 17 novembre

Conrad Electronic

5 V/DC

1027904

I/O-Modul

pièce(s)

Min.: 1

Multiples: 1

CHF 211.95^*

Phoenix Contact AXL F DO32/1 2H 1004925 I/O-Modul 5 V/DC

Code produit :2208901

Livraison le mar. 17 novembre

Conrad Electronic

5 V/DC

1004925

I/O-Modul

pièce(s)

Min.: 1

Multiples: 1

CHF 309.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2209779 Phoenix Contact IB IL RS UNI-PAC 2700893 Borne de fonction Inline 7.5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209779 Phoenix Contact IB IL RS UNI-PAC 2700893 Borne de fonction Inline 7.5 V/DC

Description

Un canal d'entrée et de sortie série en versions RS-232, RS-422 et RS-485. Prise en charge de différents protocoles. Vitesse de transmission réglable jusqu'à 250000 bauds. Nombre de bits de données, bits d'arrêt et parité réglables. Paramétrage via données de processus ou PCP. Largeur des données de process réglable via commutateur DIP : 7, 15 ou 31 mots.

Ce texte a été traduit par une machine.
