Name: Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Borne Inline 7.5 V/DC
Brand: Phoenix Contact
SKU: 2137571
Availability: BackOrder

Dispositif électronique dans un boîtier vert doté de plusieurs emplacements et connexions, utilisé pour l'automatisation industrielle.

Un téléphone mobile vert et ancien avec des touches ; l'écran affiche 'ADVEC 220 AEONOUS'.

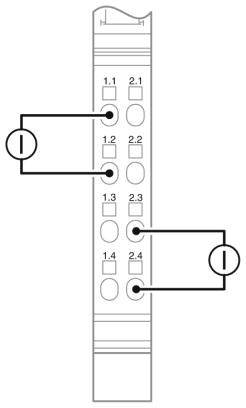

Schéma d'un circuit électrique : Quatre paires de touches numérotées de 1.1 à 1.4 et de 2.1 à 2.4 avec deux circuits reliant deux paires.

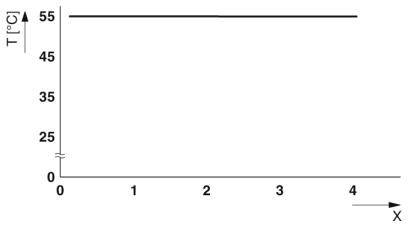

Le diagramme montre une ligne horizontale à 55°C sur l'axe des Y, avec l'axe des X gradué de 0 à 4. Les températures restent constantes.

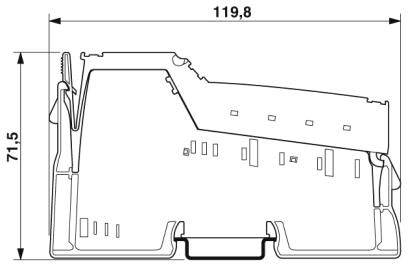

Coupe transversale d'un boîtier avec des dimensions de 119,8 mm de largeur et 71,5 mm de hauteur, montrant la structure interne et les trous de fixation.

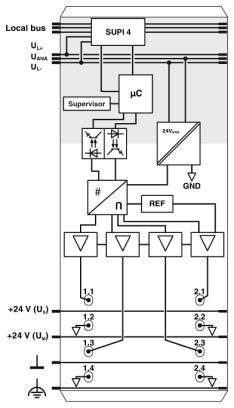

Diagramme d'un circuit d'alimentation électrique avec des connexions de bus locales, un microcontrôleur, un superviseur et différentes interfaces pour différents niveaux de tension.

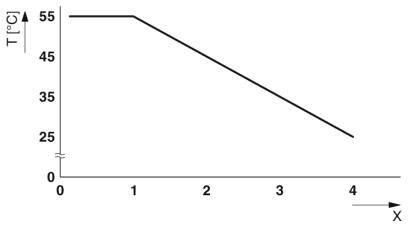

Le diagramme montre la chute de température de 55°C à 25°C en 4 minutes. Axe des X : Temps (minutes), Axe des Y : Température (°C).

1/7

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar. 10 novembre

Nombre

pièce(s)

Total (CHF 185.95 / pièce(s))

CHF 185.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Couleur : vert
Poids net : 84,1 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
Nombre de sorties : 4
Vitesse de transmission : 500 Kbit/s.
Puissance absorbée : type. 1,8 W
Résolution convertisseur D/A : 12 bits

Type de produit: Borne Inline

Type: IB IL AO 4/I/4-20-ECO

Nombre de sorties analogiques max.: 4

Signal de sortie du courant: 4 mA ... 20 mA mA

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 7.5 V/DC

Hauteur: 119.8 mm

Longueur: 71.5 mm

Largeur: 12.2 mm

: IP20

Dim.: (L x l x H) 71.5 x 12.2 x 119.8 mm

Technique de connexion: 2 fils conducteurs

Connexion: répartiteur de données Inline

Consommation électrique max.: 40 mA

Référence fabricant: 2702497

Montage: Profilé

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

Tension logique UL: 7.5 V/DC

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Borne Inline 7.5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2137571 Phoenix Contact IB IL AO 4/I/4-20-ECO 2702497 Borne Inline 7.5 V/DC

Description

4 canaux de sortie analogiques. Raccordement des actionneurs en technique à 2 conducteurs. Plage de courant : 4 ma... 20 ma. Format de données : représentation normalisée. Résolution : 12 bits Témoin de diagnostic.
