Name: Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Borne Inline 7.5 V/DC
Brand: Phoenix Contact
SKU: 2136864
Availability: BackOrder

Module électronique vert de Phoenix Contact, modèle ELR H3-I, destiné à être utilisé dans des systèmes de contrôle industriels.

Schéma de câblage d'un module SUPI 4 avec microcontrôleur, superviseur, multiplexeur et connexions pour alimentation 24V. Lignes de bus en haut, mise à la terre en bas.

Un vieux téléphone mobile vert avec un clavier numérique, un haut-parleur rond en haut et le mot 'EIN-MÜ' affiché sur l'écran.

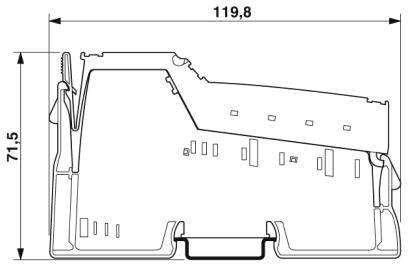

Dessin technique d'une vue en coupe latérale d'un profil. Dimensions : 119,8 mm de largeur et 71,5 mm de hauteur. Lignes et structures visibles.

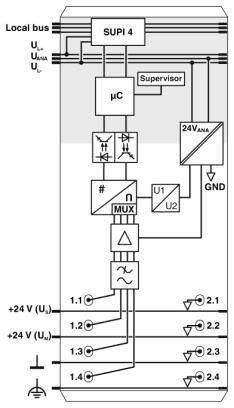

Le schéma de circuit montre un microcontrôleur avec des connexions à un superviseur, un multiplexeur et plusieurs bornes, dont +24V et GND.

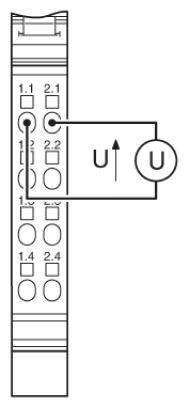

Schéma d'un plan de câblage électrique avec indication de la tension (U) et des composants électroniques polarisés.

1/6

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar. 17 novembre

Nombre

pièce(s)

Total (CHF 189.95 / pièce(s))

CHF 189.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Description de l'entrée : entrées à une seule entrée, tension
Nombre d'entrées : 4
Couleur : vert
Poids net : 69 g
CLASSE DE PROTECTION : III (IEC 61140, EN 61140, VDE 0140-1)
Vitesse de transmission : 500 Kbit/s.
Puissance absorbée : type. 0,8 W
Résolution convertisseur A/D : 12 bits

Type de produit: Borne Inline

Type: IB IL AI 4/U/0-10-ECO

Nombre d’entrées analogiques max.: 4

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 7.5 V/DC

Hauteur: 119.8 mm

Longueur: 71.5 mm

Largeur: 12.2 mm

: IP20

Dim.: (L x l x H) 71.5 x 12.2 x 119.8 mm

Technique de connexion: 2 fils conducteurs

Connexion: répartiteur de données Inline

Consommation électrique max.: 60 mA

Référence fabricant: 2702496

Montage: Profilé

Température ambiante max.: +55 °C

Température ambiante min.: 0 °C

Tension logique UL: 7.5 V/DC

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Borne Inline 7.5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2136864 Phoenix Contact IB IL AI 4/U/0-10-ECO 2702496 Borne Inline 7.5 V/DC

Description

4 canaux d'entrée analogiques. Raccordement des capteurs en technique à 2 conducteurs. Plage de tension : 0 V... 10 V. format de données : représentation normalisée. Résolution : 12 bits Témoin de diagnostic.
