Name: Phoenix Contact FA MCR-EX-HT-TS-I-OLP Transmetteur de tête 1105681
Brand: Phoenix Contact
SKU: 3564181
Availability: SoldOut

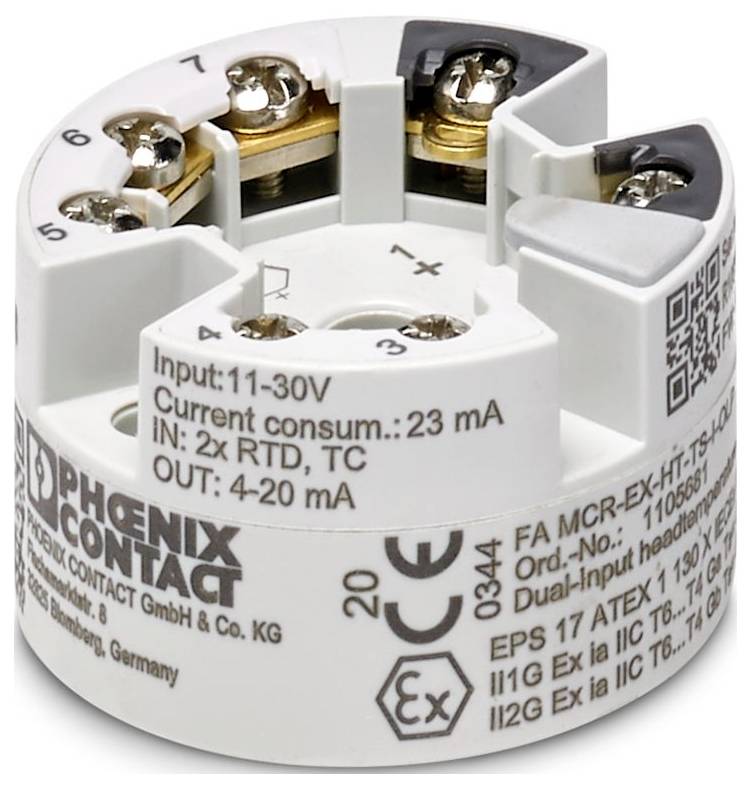

Phoenix Contact FA MCR-EX-HT-TS-I-OLP Transmetteur de tête 1105681-0

Photo non contractuelle

Type

FA MCR-EX-HT-TS-I-OLP

Tension d'alimentation

schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex) V/DC

Connexion

Raccord à visser

Référence fabricant

1105681

Température ambiante max.

85 °C

Fiche technique (PDF)

Indisponible

Total (CHF 443.95 / pièce(s))

CHF 443.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : Field Analog
Type de raccordement: borne à vis
Filetage à vis : m3
Couple de serrage : 0,35 Nm
Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
Section conducteur rigide: 0,2 mm² ... 2,5 mm²
Section de conducteur AWG: 24 ... 14
Conditions ambiantes: Conditions environnementales
Indice de protection : IP00 (en cas de montage dans le boîtier de terrain IP66/67, NEMA 4X)
Température ambiante (fonctionnement): -40 °C ... 85 °C;-40 °C ... 70 °C (SIL actif)
Température ambiante (stockage/transport) : -50 °C ... 100 °C
Altitude: ≤ 4000 m (au-dessus de NN)
Type de montage : montage ; montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension : II
Degré de pollution : 2
Humidité admissible (fonctionnement): 5 % ... 95 % (engourdissement autorisé)
Longueur de section dénudée : 8 mm
ATEX : ATEX
IECEx: IECEx
Vitesse de transmission : 1200 bauds
Étiquette : 3
UL, États-Unis / Canada: UL, États-Unis / Canada
Plage de tension d'alimentation : alimentation en boucle, pas d'alimentation externe nécessaire ; 11 V c.c. ... 42 V C.C. (STANDARD);11 V C.C. ... 32 V C.C. (SIL ACTIF);11 V C.C. ... 30 V c.c. (ex)
CE : CE
CERTIFICAT : DNV GL TAA00002GX
Plage de tension d'entrée: -20 mV ... 100 mV (intervalle de mesure minimum: 5 mV)
Consignes de montage : montage dans la tête de raccordement selon DIN 43729 forme B
Classe climatique : C1
CSA: CSA
Autorisation de construction navale: Agrément de construction navale
Protocoles pris en charge : HART
Séparation galvanique entre entrée et sortie : oui
Approvisionnement : approvisionnement
Nombre de canaux : 2
Retard de mise sous tension :  10 s (HART) ; 28 s (valeur mesurée)
Données relatives à la construction navale: Données relatives à la construction navale
Température : D
Humidité : B
Vibration : B
EMC: B
Enclosure: C
Tension d'essai : 2 kV c.a. (50 Hz, 60 s)
Fonctionnalité : Fonctionnalité
FM : FM
Communication de données (bypass): Communication de données (bypass)
Signal de sortie courant: 4 mA ... 20 mA (HART);20 mA ... 4 mA (HART)
Signal de sortie Courant maximal: 23 mA
Configuration : logiciel ; HART
Nombre d'entrées : 2
Installation Ex (EPL) : GB;Div. 1
Circuits ex i (EPL): GA;Div. 1
Niveau d'intégrité de la sécurité (SIL, IEC 61508): Niveau d'intégrité de la sécurité (SIL, IEC 61508)
Mesure : Mesure
Types de capteurs utilisables (RTD): Capteurs PT, Ni, Cu: 2, 3, 4 conducteurs
Plage de résistance linéaire: 10 Ω ... 2000 Ω (intervalle de mesure minimum: 10 Ω)
Plage de mesure de température : -250 °C ... 2500 °C (plage en fonction du type de capteur);-200 °C ... 850 °C (Pt 100)
Plage de mesure Température : > 10 K (RTD) ;> 50 K (TC)
TYPES DE CAPTEURS UTILISABLES (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signal: Courant: Signal: Courant
CHARGE: (UB - 11 V) / 0,023 A
Réponse de saut (0-99%): 0,8 s (TC)
Séparation galvanique entrée/sortie : entrée/sortie de séparation galvanique
Codage DUR: FSK ± 0,5 mA
Version HART : 7
Filtre de fréquence réseau : 50/60 Hz
Résistance de communication : ≥ 250 Ω
La capacité systémique : capacité systémique

Type: FA MCR-EX-HT-TS-I-OLP

Tension d'alimentation: schleifengespeist. keine externe Versorgung notwendig;11 V DC ... 42 V DC (Standard);11 V DC ... 32 V DC (SIL aktiv);11 V DC ... 30 V DC (Ex) V/DC

Connexion: Raccord à visser

Référence fabricant: 1105681

Température ambiante max.: 85 °C

Température ambiante min.: -40 °C

Poids: 0.1921 kg

UKCA: oui

Type de produit: Convertisseur de température

Documents & téléchargements

Fiche technique

Fiche technique 3564181 Phoenix Contact FA MCR-EX-HT-TS-I-OLP Transmetteur de tête 1105681

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3564181 Phoenix Contact FA MCR-EX-HT-TS-I-OLP Transmetteur de tête 1105681

Description

Transmetteur de tête alimenté par boucle de sortie Ex i pour la transmission de jusqu'à 2 signaux de capteurs RTD et TC ainsi que de détecteurs de résistance et de tension de plus de 4 mA ... 20 mA. HART, configuration standard, niveau d'intégrité de sécurité (SIL, IEC 61508): 2, capacité systématique: 3, raccord à vis

Ce texte a été traduit par une machine.
