Name: Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Départ-moteur 24 V/DC Courant nominal 2.4 A
Brand: Phoenix Contact
SKU: 2140962
Availability: BackOrder

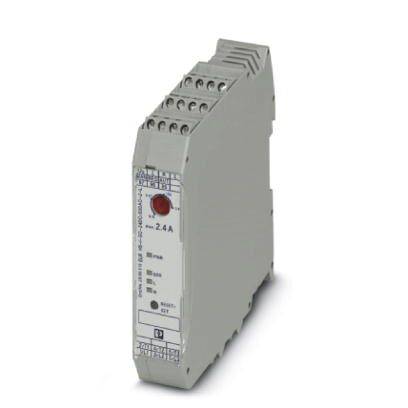

Appareil électronique avec un boîtier gris et des touches rouges, probablement un relais de surveillance électrique. Des bornes de connexion sont visibles à gauche.

Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Départ-moteur 24 V/DC Courant nominal 2.4 A-1

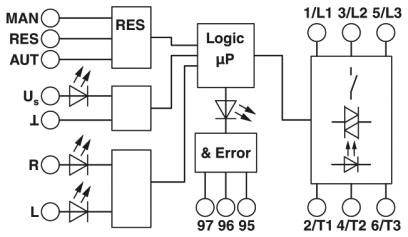

Le diagramme montre un circuit électronique comprenant des composants tels qu'un microprocesseur logique, des indicateurs LED pour les erreurs, ainsi que plusieurs entrées et sorties.

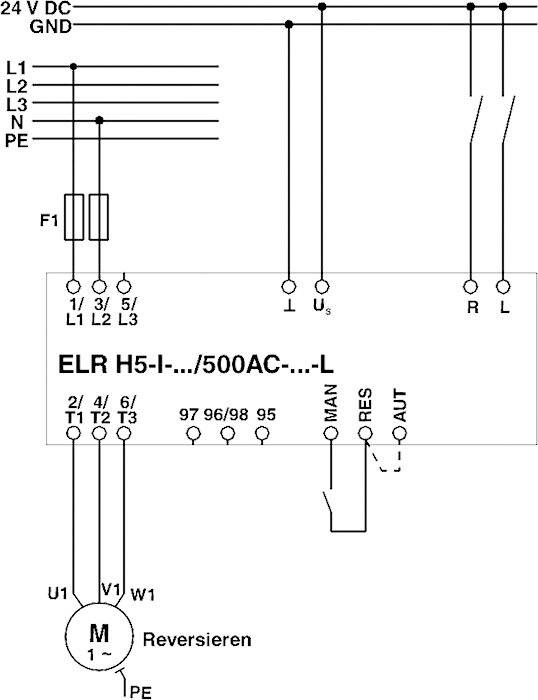

Schéma de câblage d'une commande de moteur avec composants : Fusible (F1), Relais (ELR H5), Moteur (M), avec bornes et options de commande (MAN, RES, AUT).

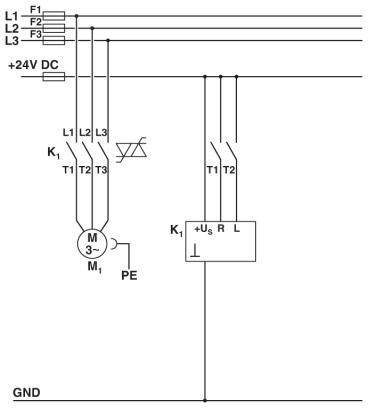

Schéma de câblage d'une installation électrique : présente le câblage et les composants tels que les interrupteurs, le moteur (M1), et les fusibles (F1, F2, F3) avec +24V DC.

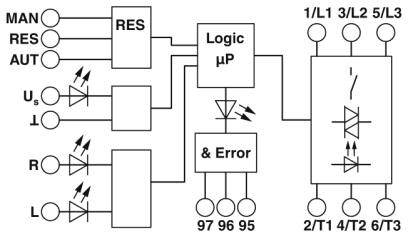

'Schéma de câblage d'un système de commande logique avec microprocesseur et indicateur de panne, entrées pour commande manuelle et mode automatisé.'

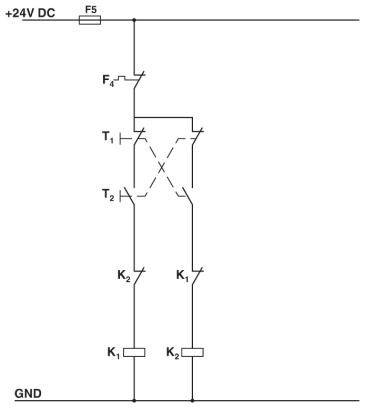

Schéma de connexion avec 24V CC, fusibles F5, F4 et transistors T1, T2. Deux interrupteurs K1, K2 en montage parallèle menant à la masse.

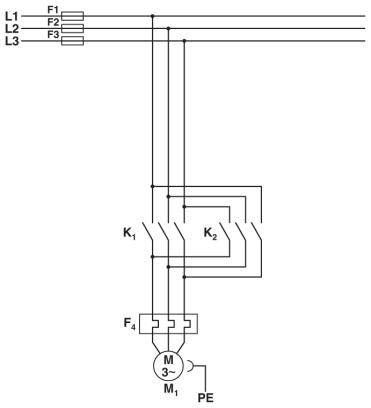

Schéma de câblage d'un moteur électrique avec deux contacteurs (K1, K2) et quatre fusibles (F1-F4). Connexions à L1, L2, L3 et mise à la terre (PE).

1/8

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar. 10 novembre

Nombre

pièce(s)

Total (CHF 135.95 / pièce(s))

CHF 163.95

-17 %

CHF 135.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de montage : montage sur rail
Indice de protection : IP20
Longueur de dénudage : 8 mm
Max. Hauteur d'utilisation :< 2000 m
Fréquence de réseau 50/60 Hz
PLAGE DE TENSION D'ALIMENTATION DE COMMANDE : 19.2 V/DC - 30 V/DC
Courant de commande de mesure : 40 ma
Désignation entrée : entrée de commande droite/gauche
Puissance dissipée : 1,1 W - 3,3 W
Affichage de la tension de fonctionnement : LED verte
Affichage d'état : LED jaune
Affichage d'erreur : LED rouge
Désignation connexion : circuit de commande
Filetage : M3
Type de démarreur moteur : démarreur tournant
Section du conducteur : 0.2 mmm² - 2.5 mmm²
Section de conducteur AWG : 24 - 14
Couple de serrage : 0,5 Nm - 0,6 Nm
Tension nominale : 6 kV
Tension d'isolation de référence: 500 V

Tension moteur: 550 V/AC

Type de produit: Départ-moteur

Courant de raccordement: 2.4 A

Alim.: 42 V AC - 550 V/AC

Tension nominale: 24 V/DC

Phases d'activité: 3

Référence fabricant: 2905513

Courant nominal: 2.4 A

Courant nominal - arrondi: 2.4 A

Type: ELR H5-I-SC-24DC/500AC-2-L

Dim.: (l x H x P) 22.5 x 107 x 114 mm

Connexion: raccord à vis

Largeur: 22.5 mm

Hauteur: 107 mm

Profondeur: 114 mm

Température max.: +70 °C

Température min.: -25 °C

: 22.5

: 107 mm

: 114 mm

: 0

: 0

: 0.18-2.4 A

: VRAI

: 19.2-19.2 V

: IP20

: Screw connection

: DC

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Départ-moteur 24 V/DC Courant nominal 2.4 A

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2140962 Phoenix Contact ELR H5-I-SC-24DC/500AC-2-L 2905513 Départ-moteur 24 V/DC Courant nominal 2.4 A

Description

Démarreur hybride pour l'inversion de moteurs 3~ AC jusqu'à 550 V AC, avec entrée 24 V DC, courant de sortie 2,4 A, caractéristique de déclenchement classe 10, avec fonction de surcharge limitée sans surveillance de la symétrie et détection de panne de phase, et pas de détection de sous-charge.
