Name: Phoenix Contact ECM-UC-10A-MTCP Transducteurs d'électricité
Brand: Phoenix Contact
SKU: 3566003
Availability: SoldOut

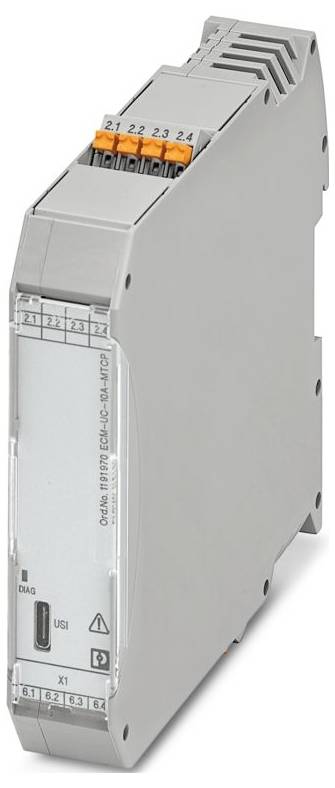

Phoenix Contact ECM-UC-10A-MTCP Transducteurs d'électricité-0

Photo non contractuelle

Dim.

(L x l) 113.8 mm x 22.6 mm

Type

ECM-UC-10A-MTCP

Connexion

Raccordement à ressort Push-In

Connexion

RJ45

Largeur

22.6 mm

Fiche technique (PDF)

Indisponible

Total (CHF 433.95 / pièce(s))

CHF 433.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 40.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de connexion : RJ45
Section de conducteur flexible: 0,2 mm² ... 2,5 mm²
Section conducteur rigide: 0,2 mm² ... 2,5 mm²
Section de conducteur AWG: 24 ... 13 mm
Largeur : 22,6 mm
Hauteur : 106,7 mm
Profondeur : 113,8 mm
Couleur : gris (RAL 7042)
Classe de inflammabilité selon UL 94 : V0 (boîtier)
Matériau du boîtier : PA 6.6-FR
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C ... 60 °C;-40 °F ... 140 °F
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Altitude: ≤ 4000 m
Normes/réglementations : IEC 61010-1
Remarque : Contenu du registre, voir tableau des onglets
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension: III (300 V)
Degré de pollution : 2
Humidité admissible (fonctionnement): ≤ 95 % (non condensant)
Longueur de dénudage : 10 mm
Position de montage : verticale ou horizontale
Étiquette : IND. Cont. EQ. E238705-E196811
UL, États-Unis / Canada: UL, États-Unis / Canada
Plage de tension d'alimentation: 9,6 V c.c. ... 30 V C.C.
CE : CE
Dimensions de l'article : Dimensions de l'article
Compatibilité électromagnétique: Conformité à la directive CEM
Directive basse tension : conformité à la directive NS
Rayonnement perturbateur : rayonnement perturbateur
Résistance aux interférences : EN 61000-6-2
Plage de courant d'entrée: 0 A AC ... 10 A C.A.; -10 A C.C. ... 10 A C.C.
Nom : Configuration de l'interface Modbus/TCP
Profondeur (profondeur de l'appareil (montage sur rail support) : 114,5 mm (enclenché sur rail support NS 35/7,5 selon EN 60715)
Approvisionnement : approvisionnement
Isolation : séparation sûre selon IEC/EN 61010-1
Tension d'isolation dimensionnelle : 300 V c.a. (contre terre)
Tension d'essai : 2 kV c.a. (50 Hz, 60 s)
Tension nominale d'alimentation : 24 V c.c.
Capacité de surintensité : 2 x IN
Coefficient de température maximal : < 0,03 %/K
Réponse de saut (10-90%) : 200 ms (AC/DC) ; 20 ms (DC)
Erreur de transmission maximale : 0,5 % (de la valeur nominale de la plage dans les conditions nominales)
PUISSANCE ABSORBÉE : ≤ 2,3 W (30 V C.C.)
Plage de mesure de fréquence: 0 Hz;10 Hz ... 100 Hz; 10 Hz ... 200 Hz; 10 Hz ... 500 Hz; 10 Hz ... 1000 Hz
PLAGE DE MESURE : 0 A AC/DC ... 0,1 A C.A./C.C.;0 A C.A./C.C. ... 1 A C.A./C.C.;0 A C.A./C.C. ... 5 A C.A./C.C.;0 A C.A./C.C. ... 10 A AC/DC
Mesure : Mesure
Séparation galvanique Sortie/Alimentation : Séparation galvanique Sortie/Alimentation
Séparation galvanique entrée/sortie : entrée/sortie de séparation galvanique
Plage de tension nominale: 12 V c.c. ... 24 V C.C. -20 % ... +25 %
Séparation galvanique IEC 61010-2-030: Séparation galvanique IEC 61010-2-030
Catégorie de mesure: III (300 V)
Séparation galvanique entrée/alimentation : entrée/alimentation de séparation galvanique
Plage de réglage Courant d'entrée minimal : 0 A AC/DC ... 100 mA c.a./c.c.
Plage de réglage Courant d'entrée maximal : 0 A AC/DC ... 12,5 A C.A./C.C. (DIN/EN 61010-1);0 A C.A./C.C. ... 10 A C.A./C.C. (UL 61010-1);-12,5 A C.C. ... 12,5 A C.C. (DIN/EN 61010-1) ; -10 A C.C. ... 10 A C.C. (UL 61010-1)
Résistance au courant de choc : 10 x IN
Forme de courbe : courants identiques, alternés ou déformés
WBM : WBM
Adresse IP: 192.168.1.2;255.255.255.0 (sous-réseau)
Modbus TCP : Modbus TCP

Dim.: (L x l) 113.8 mm x 22.6 mm

Type: ECM-UC-10A-MTCP

Connexion: Raccordement à ressort Push-In

Connexion: RJ45

Largeur: 22.6 mm

Longueur: 113.8 mm

Tension d'alimentation: 24 V/DC

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 2.5 mm²

Section de câble flexible (min.): 0.2 mm²

Section min. de câble rigide: 0.2 mm²

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3566003 Phoenix Contact ECM-UC-10A-MTCP Transducteurs d'électricité

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3566003 Phoenix Contact ECM-UC-10A-MTCP Transducteurs d'électricité

Description

Convertisseur de courant pour mesurer AC, DC et courants déformés. Configuration via une interface USB-C via un serveur Web (sans 24 V DC). 4 plages de mesure du courant: 0 A ... 0,1 A à 0 A ... 12,5 A. Configuration de l'interface Modbus/TCP (RJ45), configuration standard, port Push-In
