Name: Phoenix Contact Boîtier femelle pour câble Nbr total de pôles 12 Pas: 5.08 mm 1847013 1 pc(s) Piece
Brand: Phoenix Contact
SKU: 2209478
Availability: BackOrder

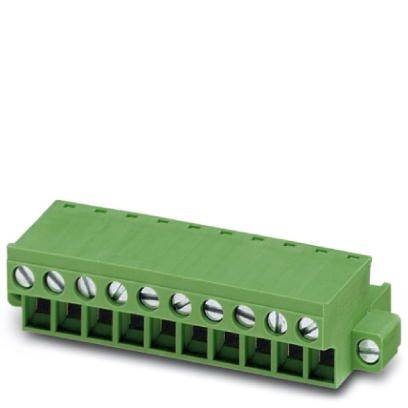

Connecteur électrique vert avec huit bornes à vis, utilisé pour le câblage dans les circuits électriques.

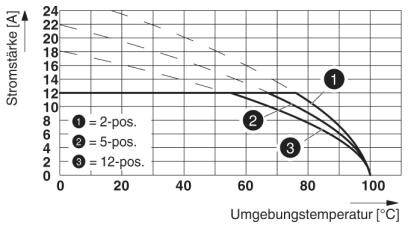

Le diagramme montre la relation entre l'intensité du courant (A) et la température ambiante (°C) pour des configurations à 2 positions, 5 positions et 12 positions.

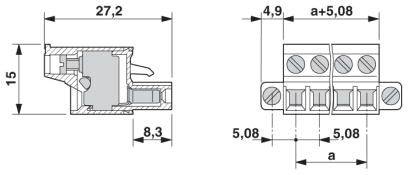

Dessin technique d'un connecteur avec dimensions : Longueur 27,2 mm, Hauteur 15 mm, Largeur 8,3 mm ; Écarts de contacts 5,08 mm.

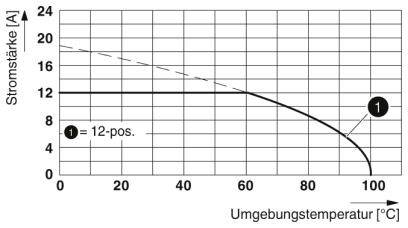

Le diagramme montre l'intensité du courant en ampères en fonction de la température ambiante en degrés Celsius. La courbe chute à 100°C, l'intensité du courant restant constante à 12 positions.

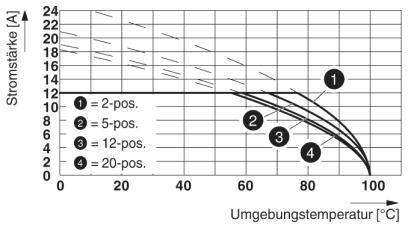

Le diagramme montre l'intensité du courant [A] en fonction de la température ambiante [°C] pour différentes positions. Les lignes marquent les positions 2, 5, 12, 20.

1/5

Photo non contractuelle

Type de produit

Boîtier femelle pour câble

Forme

Femelle

Dimension grille

5.08 mm

Nbr total de pôles

Type d'emballage

Piece

Fiche technique (PDF)

Livraison le ven. 13 novembre

90 pièce(s)

Nombre

pièce(s)

Total (CHF 19.95 / pièce(s))

CHF 22.95

-13 %

CHF 19.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Connecteur pour circuit imprimé

Contenu: 1 pc(s)
Nbr total de pôles: 12

Caractéristiques techniques

Section nominale : 2,5 mm²
Groupe d'isolants: I

Type d'emballage: Piece

Type de produit: Boîtier femelle pour câble

Forme: Femelle

Spécificités: avec borne à vis

Dimension grille: 5.08 mm

Nombre de pôles par rangée: 12

Nbr total de pôles: 12

Largeur: 70.76 mm

Courant nominal: 12 A

Courant nominal - arrondi: 12 A

Contenu: 1 pc(s)

AWG max.: 12

AWG min.: 24

Longueur dénudée (max.): 10 mm

Dim.: (L x l x H) 27.2 x 70.76 x 15 mm

Connexion: raccord à vis

Taille du filetage: M2.5

Référence fabricant: 1847013

Couleur: vert

Matériau d'isolation: PA

Surface de contact coté circuit imprimé: or (Au)

Surface de contact coté enfichable: or

Tension nominale: 320 V

Hauteur: 15 mm

Longueur: 27.2 mm

Section max.: 2.5 mm²

Type: FRONT-MSTB 2,5/12-STF-5,08 AU

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)
