Name: Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Module de socle 230 V/AC
Brand: Phoenix Contact
SKU: 3562513
Availability: SoldOut

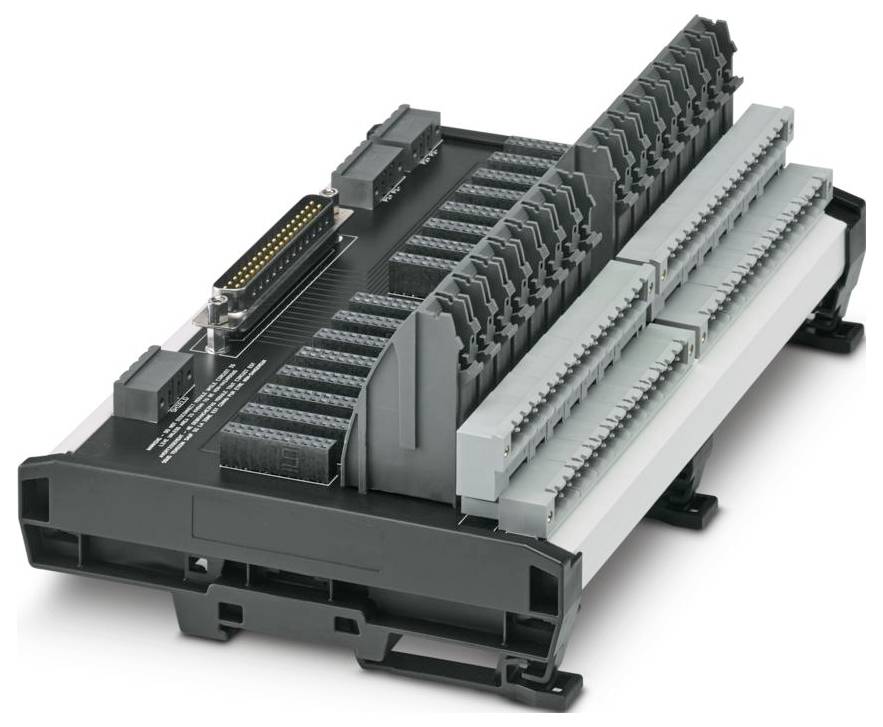

Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Module de socle 230 V/AC-0

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 277.95 / pièce(s))

CHF 427.75

-35 %

CHF 277.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Module de socle

Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476
Contenu: 1 pc(s)

Caractéristiques techniques

Famille de produits : VIP I/O-Marshalling
Nombre de pôles : 37
Type de raccordement : barre mâle D-SUB
Largeur : 199 mm
Hauteur : 142,3 mm
Profondeur : 78 mm
Couleur : gris (RAL 7042)
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C ... 70 °C
Température ambiante (stockage/transport) : -40 °C ... 70 °C
Altitude : 2000 m
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension: II, III
Degré de pollution : 2
Humidité admissible (fonctionnement): 0 % ... 95 % (pas de bourrage)
Position de montage : sur rail support de 35 mm selon EN 60715
ATEX : ATEX
IECEx: IECEx
Étiquette : classe I, div. 2 GROUPES A, B, C, D T4
Classe I, zone 2, AEx ec IIC T4 GC
Ex ec IIC T4 GC
Raccordement conforme à la norme : CEI / EN
Certificat : CSA 22CA80084549X
Dimensions de l'article : Dimensions de l'article
UKEX: UKEX
Indicateur d'état : Non
Nombre de canaux : 16
Tension de fonctionnement maximale Umax : 30 V c.c. (bornes P2 et bornes de champ) ; 230 V c.a. (bornes P2 et bornes de champ) ; 30 V c.c. (bornes P1) ; 30 V c.c. (D-SUB)
Affichage d'état présent : Non
Données techniques de sécurité : données techniques de sécurité
Tension d'entrée UI : 30 V (par canal)
Inductance Li : 0 mH
Capacité Ci : 0 µF
Tension maximale de sécurité de : 253 V c.a.
Courant d'entrée II: 1 A (par canal)
CSA, États-Unis/Canada: CSA, États-Unis/Canada
Nombre de connexions : 1
Max. Capacité de charge de courant par branche : 3 A (signal de champ) ; 1 A (contacts de commande)
Niveau de champ : niveau de champ
Niveau de contrôle : niveau de contrôle
Max. Courant autorisé : 15 A (bornes P1 ou P2)
Max. Courant total admissible: 15 A (par module)

Type de produit: Module de socle

Affichage: non

Tension de fonctionnement min.: 19.2 V/DC

Tension de fonctionnement: 19.2 - 30, 230 V/DC, V/AC

Tension de fonctionnement max.: 30 V/DC
230 V/AC

Tension de fonctionnement: 230 V/AC

Hauteur: 142.3 mm

Longueur: 78 mm

Largeur: 199 mm

: IP20

Dim.: (L x l x H) 78 x 199 x 142.3 mm

Référence fabricant: 1065476

Type: BASE-MSTB/D37M/16CH/EX

Montage: Montage sur profilé support/rack

Température ambiante max.: 70 °C

Température ambiante min.: -40 °C

Zone ATEX: 2

Contenu: 1 pc(s)

Profondeur: 78 mm

Courant assigné: 15 A

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Module de socle 230 V/AC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3562513 Phoenix Contact BASE-MSTB/D37M/16CH/EX 1065476 Module de socle 230 V/AC

Description

Élément de base VIP I/O Marshalling à 16 canaux avec connecteur D-SUB à 37 broches pour une utilisation universelle. Bornes de champ et d'alimentation enfichables disponibles en tant qu'accessoires. Au choix avec une technique de raccordement à vis ou à push-in.

Ce texte a été traduit par une machine.
