Name: Phoenix Contact AXL SE PSDO4/2 2A 1079231 Module de sécurité 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3563289
Availability: BackOrder

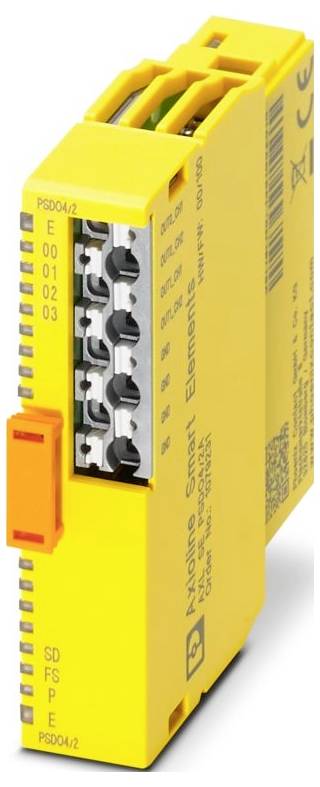

Phoenix Contact AXL SE PSDO4/2 2A 1079231 Module de sécurité 24 V/DC, 5 V/DC-0

Photo non contractuelle

Fiche technique (PDF)

Livraison le mar., 9 mars 2027

Nombre

pièce(s)

Total (CHF 205.95 / pièce(s))

CHF 205.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 30.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : Axioline Smart elements
Forme : modulaire
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
Section conducteur rigide: 0,25 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 14,9 mm
Hauteur : 62,2 mm
Profondeur : 62 mm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -25 °C ... 60 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Type de montage : montage enfichable (emplacement élément Smart)
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension: II (IEC 60664-1)
Niveau de pollution : 2 (EN 60664-1)
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Désignation : Périphérique
Longueur de section dénudée : 8 mm
Lignes d'air et de fuite: CEI 60664-1
Position de montage: indifférente
Vitesse de transfert : voir Système dans lequel vous insérez l'élément Smart.
Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm²
Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 1,5 mm²
Puissance de perte maximale à condition nominale : type. 871 mW
CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
Tension de sortie : 24 V/DC
Nombre d'interfaces : 1
Pression atmosphérique (fonctionnement): 70 kPa ... 108 kPa
Mode de fonctionnement : PROFIsafe 2.4, PROFIsafe 2.6.1
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
Technique de raccordement : technique de raccordement
Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
Note d'utilisation: Uniquement pour une utilisation industrielle
Consommation de courant : min. 21 mA ((alimentation en UP avec 19,2 V DC, toutes les sorties sont réglées, sans alimentation des actionneurs))
Tension nominale : 24 V DC
Raccordement conducteur : raccord conducteur
Circuit de protection : Protection contre les surtensions Tension d'alimentation | électronique (35 V, 0,5 s);Protection contre les polarités Tension d'alimentation | via le système dans lequel vous insérez l'élément Smart
Application : Sécurité fonctionnelle;PROFIsafe;Uniquement pour le raccordement à une commande Phoenix Contact ou Siemens
Pression atmosphérique (stockage/transport) : 66 kPa... 108 kPa
Remarque sur le type de raccordement : respectez les indications du chapitre Sections de conducteurs ainsi que les sons de dénudage et d'enfichage.
Moyens de transmission : cuivre
Courant de sortie : max. 2 A (par sortie)
Description de la sortie: EN 61131-2
Nombre de sorties : 2 (occupation à 2 canaux) ; 4 (occupation à 1 canal)
Désignation sortie : sorties numériques sécurisées
Puissance absorbée : max. 900 mW;min. 403 mW
Numérique : numérique :
Tension d'alimentation : 24 V c.c. (via un connecteur Card-Edge)
Sécurisation : protection externe via le système dans lequel vous insérez l'élément Smart
Tension de sortie à l'état éteint: < 5 V
Module : Module
Espace d'adresse d'entrée : 5 octets (PROFIsafe 2.6.1)
Espace d'adresse de sortie : 6 octets (PROFIsafe 2.6.1)
Charge nominale inductive : 48 VA (1 H, 12 Ω, à tension nominale)
Charge nominale ohmique : 48 W (12 Ω, à tension nominale)
Résistance à la rétractation aux impulsions courtes: Non
Comportement en cas de surcharge inductive: La sortie peut être détruite
Potentiels: Alimentation du bus local Axioline F (UBus): Potentiels: Alimentation du bus local Axioline F (UBus)
Courant de sortie maximal par module: 4 A
Charge min : 1,5 kΩ (à tension nominale)
Courant de sortie éteint: < 2 mA
Fréquence de commutation : 1 Hz (0,2 Hz à > 1 A)
Comportement en cas de surcharge : arrêt de la sortie affectée, redémarrage par validation
Courant de sortie maximal par canal: 2 A
Potentiel : potentiel
Interface élément Smart : interface élément Smart
Potentiels: Alimentation logique des éléments Smart (USE): Potentiels: Alimentation logique des éléments Smart (USE)
Potentiels: Alimentation périphérique (UP): Potentiels: Alimentation périphérique (UP)
Périphérique : Périphérique
Type de protection Emplacement : min. IP54

Type de produit: Module de sécurité

Type: AXL SE PSDO4/2 2A

Nombre de sorties max.: 4

Nombre de sorties: 4 x

Signal de sortie du courant: 2 A

Courant de sortie max. par canal: 2 A

Tension du signal de sortie: 24 V

Tension de fonctionnement: 24 V/DC
5 V/DC

Hauteur: 62.2 mm

Longueur: 62 mm

Largeur: 14.9 mm

: IP20

Dim.: (L x l x H) 62 x 14.9 x 62.2 mm

Technique de connexion: 2 fils conducteurs

Connexion: Raccordement Push-in

Consommation électrique max.: 120 mA

Référence fabricant: 1079231

Modèle: modulaire

Montage: Montage enfichable (emplacement élément Smart)

Température ambiante max.: 60 °C

Température ambiante min.: -25 °C

Profondeur: 62 mm

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Module de sécurité 24 V/DC, 5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3563289 Phoenix Contact AXL SE PSDO4/2 2A 1079231 Module de sécurité 24 V/DC, 5 V/DC

Description

Axioline Smart elements, module de sortie numérique, sécurité fonctionnelle, PROFIsafe, uniquement pour le raccordement à la commande Phoenix Contact ou Siemens, sorties numériques sécurisées: 2 (occupation à 2 canaux), 4 (occupation à 1 canal), 24 V DC, 2 A, technique de connexion: 2 conducteurs, Type de protection : IP20

Ce texte a été traduit par une machine.
