Name: Phoenix Contact AXL SE PD16 GND 1337224 Répartiteur de potentiel 24 V/DC
Brand: Phoenix Contact
SKU: 3583045
Availability: SoldOut

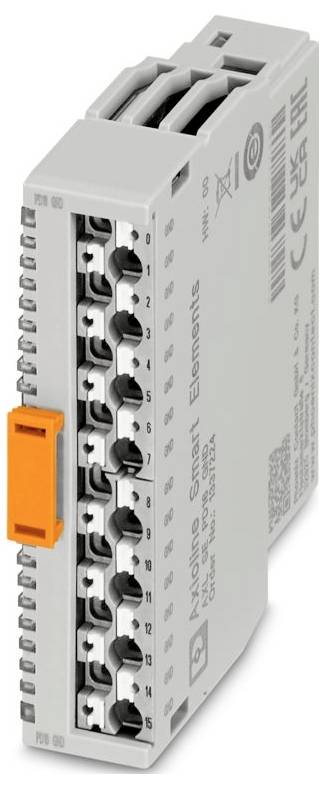

Un module électronique industriel avec des bornes étiquetées et un clip orange, utilisé pour les systèmes de contrôle intelligents.

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 22.95 / pièce(s))

CHF 24.95

-8 %

CHF 22.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Répartiteur de potentiel

Phoenix Contact AXL SE PD16 GND 1337224
Contenu: 1 pc(s)

Caractéristiques techniques

Famille de produits : Axioline Smart elements
Forme : modulaire
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,25 mm² ... 1,5 mm²
Section conducteur rigide: 0,25 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 14,9 mm
Hauteur : 62,2 mm
Profondeur : 62 mm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20 (non évalué par UL)
Température ambiante (fonctionnement): -25 °C ... 60 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Type de montage : montage enfichable ( emplacement élément Smart)
Propriétés d'isolement: Propriétés d'isolation
CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Désignation : Périphérique
Longueur de section dénudée : 8 mm
Position de montage : voir Système dans lequel vous insérez l'élément Smart.
Vitesse de transfert : voir Système dans lequel vous insérez l'élément Smart.
Section de conducteur flexible avec douille de câble avec douille en plastique: 0,25 mm² ... 1,5 mm²
Section de conducteur flexible avec douille de câble sans douille en plastique: 0,25 mm² ... 1,5 mm²
Puissance de perte maximale à condition nominale : 0 W.
CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
Nombre d'interfaces : 1
Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 3000 m d'altitude)
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
Technique de raccordement : technique de raccordement
Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
Note d'utilisation: Uniquement pour une utilisation industrielle
Consommation de courant : min. 0 mA (sans périphérique connecté)
Raccordement conducteur : raccord conducteur
Circuit de protection : protection contre les surtensions | Voir le système dans lequel vous insérez l'élément Smart.;Protection contre les polarités | Diode de protection contre les polarités
Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 3000 m d'altitude)
Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline Smart elements ».
Caractéristiques particulières : GND
Tension d'alimentation : 24 V c.c. (via un connecteur Card-Edge)
Module : Module
Code d'identification (HEX): None
Canal de données de processus : 0 bit
Espace d'adresse d'entrée : 0 octet (tous les systèmes sauf PROFIBUS) ; 1 octet (PROFIBUS)
Espace d'adresse de sortie : 0 octet
Besoin de données de paramètres : 1 octet
Besoin de données de configuration : 6 octets
Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
Tension de test : alimentation 24 V (périphérique) / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
Interface élément Smart : interface élément Smart
Potentiels: Alimentation logique des éléments Smart (USE): Potentiels: Alimentation logique des éléments Smart (USE)
Potentiels: Alimentation périphérique (UP): Potentiels: Alimentation périphérique (UP)
Tension de test : Alimentation logique / alimentation 24 V (périphérique) : 500 V c.a., 50 Hz, 1 min
Tension de test : Alimentation logique / terrain fonctionnel : 500 V c.a., 50 Hz, 1 min
Périphérique : Périphérique
