Name: Phoenix Contact AXL P BK ETH 1213488 Coupleur de bus 24 V/DC, 5 V/DC
Brand: Phoenix Contact
SKU: 3566755
Availability: SoldOut

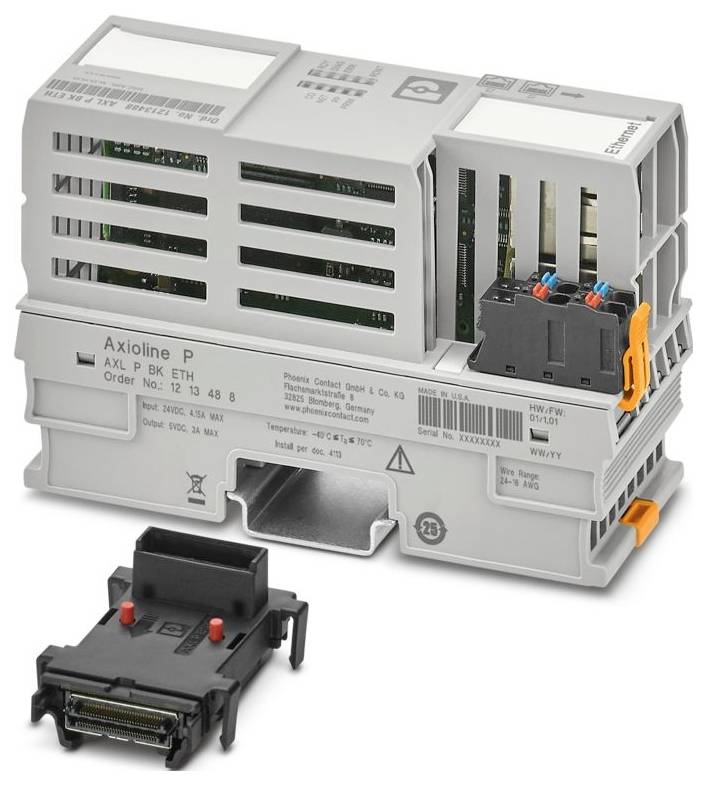

Phoenix Contact AXL P BK ETH 1213488 Coupleur de bus 24 V/DC, 5 V/DC-0

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 1'404.95 / pièce(s))

CHF 1'404.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 100.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : Axioline P
Forme de construction : modulable à bloc
Type de raccordement : connecteur Push-In
Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
Section conducteur rigide: 0,2 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 45 mm
Hauteur : 126,93 mm
Profondeur : 75 mm
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -40 °C ... 70 °C (position de montage : montage mural sur rail support horizontal) ; -40 °C ... 50 °C (position de montage: N'importe quelle)
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Type de montage : montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
Désignation du raccordement : alimentation
Longueur de section dénudée : 8 mm
Position de montage : n'importe quelle (respecter le derating de la température)
ATEX : ATEX
IECEx: IECEx
Vitesse de transmission : 100 Mbit/s
Étiquette : II 3G Ex ec IIC T4 GC X
UL, États-Unis / Canada: Classe I, Div. 2, GROUPES A, B, C, D T4
Classe I, zone 2, IIC T4
Puissance de perte maximale à condition nominale : 5 W
CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
Nombre d'interfaces : 1
Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 2000 m d'altitude)
Compris dans la livraison : module de socle de bus et prise inclus
Plage de tension d'alimentation: 19,2 V c.c. ... 30 V c.c. (y compris toutes les tolérances, ondulation incluse)
Certificat : PxCAI22UKEx2316390X
Technique de raccordement : technique de raccordement
Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
Note d'utilisation: Uniquement pour une utilisation industrielle
Consommation de courant : max. 4,15 A (19,2 V c.c.) ; type. 125 mA (24 V/DC)
Raccordement conducteur : raccord conducteur
Circuit de protection : protection contre les surtensions | électronique;protection contre les polarités | électronique
Protocoles pris en charge : Modbus/TCP;HTTP;BootP;DHCP
Physique de transmission : Ethernet en paire torsadée RJ45
Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 2000 m d'altitude)
Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline P : Système et installation ».
Restriction d'utilisation : Limitation d'utilisation
REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
Remarque CCCex : L'utilisation dans des zones à risque d'explosion n'est pas autorisée en Chine.
Données ex : données ex
UKCA Ex (UKEX): UKCA Ex (UKEX)
Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
Tension d'alimentation : 5 V c.c. (via module de socle de bus)
Limites du système : limites du système
Nombre de participants pris en charge : max. 22 (par station)
Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
Tension de test : interface Ethernet 1 / interface Ethernet 2 : 1500 V c.a., 50 Hz, 1 min
Tension de test : Interface Ethernet 1 / Serre de fonction : 1500 V c.a., 50 Hz, 1 min
Tension de test : Interface Ethernet 2 / Serre de fonction : 1500 V c.a., 50 Hz, 1 min
Axioline P-Local Bus : Axioline P-Local Bus
Potentiels: Alimentation du bus local Axioline P (UBus): Potentiels: Alimentation du bus local Axioline P (UBus)
Modbus/TCP : Modbus/TCP
Potentiels : Alimentation du coupleur de bus (UL) : Potentiels : Alimentation du coupleur de bus (UL)
Alimentation électrique : max. 3 A (via module de socle de bus)
Tension de test : interface Ethernet 1 / 24 V d'alimentation de la tension logique (UL) : 1500 V AC, 50 Hz, 1 min
Tension de test : Interface Ethernet 2 / 24 V d'alimentation de la tension logique (UL) : 1500 V AC, 50 Hz, 1 min
Tension de test : alimentation de 24 V de la tension logique (UL) / terreau de fonction : 500 V c.a., 50 Hz, 1 min
Alimentation : approvisionnement en puissance

Type de produit: Coupleur de bus

Type: AXL P BK ETH

Bornes Inline raccordables: 22

Tension de fonctionnement: 24 V/DC
5 V/DC

Hauteur: 126.93 mm

Longueur: 75 mm

Largeur: 45 mm

: IP20

Dim.: (L x l x H) 75 x 45 x 126.93 mm

Technique de connexion: Raccordement Push-in

Connexion: Raccordement Push-in

Consommation électrique max.: 4.15 A

Référence fabricant: 1213488

Modèle: bloc modulaire

Montage: Montage sur profilé support/rack

Température ambiante max.: 70 °C

Température ambiante min.: -40 °C

Tension logique UL: 24 V/DC

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3566755 Phoenix Contact AXL P BK ETH 1213488 Coupleur de bus 24 V/DC, 5 V/DC

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3566755 Phoenix Contact AXL P BK ETH 1213488 Coupleur de bus 24 V/DC, 5 V/DC

Description

Axioline P, coupleur de bus, Modbus/TCP, prise RJ45, vitesse de transmission dans le bus local : 100 Mbit/s, indice de protection : IP20, module de socle de bus et fiche inclus
