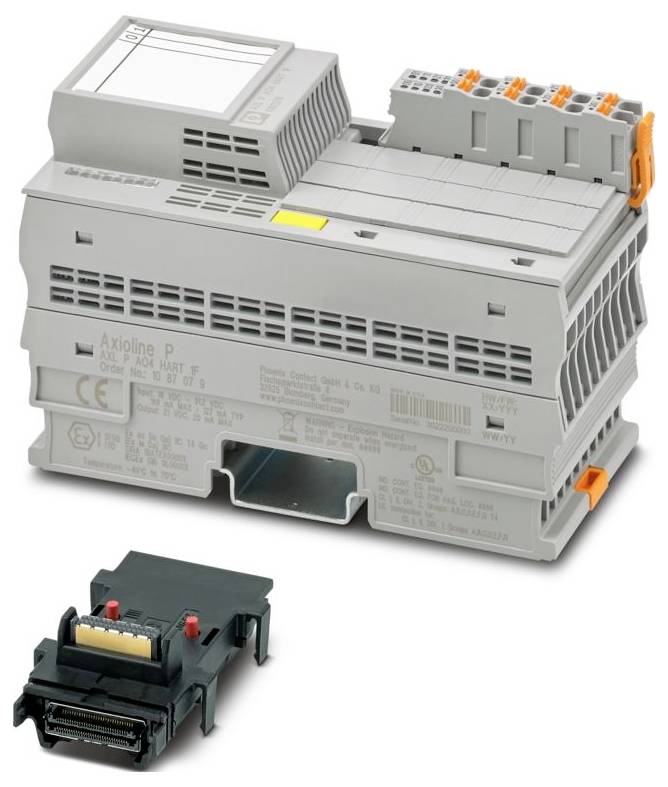

Phoenix Contact AXL P AO4 HART 1F 1087079 Module analogique 24 V/DC, 5 V/DC
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Total (CHF 754.95 / pièce(s))
CHF 754.95
Prix TVA incl.
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : Axioline P
- Forme de construction : modulable à bloc
- Type de raccordement : connecteur Push-In
- Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
- Section conducteur rigide: 0,2 mm² ... 1,5 mm²
- Section de conducteur AWG: 24 ... 16
- Largeur : 53,6 mm
- Hauteur : 126,1 mm
- Profondeur : 77,14 mm
- Conditions ambiantes: Conditions environnementales
- Indice de protection : IP20
- Température ambiante (fonctionnement): -40 °C ... 70 °C
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Type de montage : montage sur rail support
- Propriétés d'isolement: Propriétés d'isolation
- CATÉGORIE DE SURTENSION: II (IEC 60664-1, EN 60664-1)
- Niveau de pollution : 2 (IEC 60664-1, EN 60664-1)
- Humidité admissible (fonctionnement): 5 % ... 95 % (pas de bourrage)
- Désignation du connecteur : connecteur Axioline P
- Longueur de section dénudée : 8 mm
- Position de montage : arbitraire (pas de derating de température)
- ATEX : ATEX
- IECEx: IECEx
- Vitesse de transmission : 100 Mbit/s
- Identification: Classe I, Division 2, Groupes A, B, C, D, T4;Classe I, zone 2, IIC T4
- UL, États-Unis / Canada: Classe I, Div. 2, GROUPES A, B, C, D T4
- Puissance de perte maximale à condition nominale : 2,55 W
- CLASSE DE PROTECTION: III (IEC 61140, EN 61140, VDE 0140-1)
- Nombre d'interfaces : 2
- Pression atmosphérique (fonctionnement): 70 kPa ... 106 kPa (jusqu'à 2000 m d'altitude)
- Compris dans la livraison : module de socle de bus et prise inclus
- Plage de tension d'alimentation: 19,2 V c.c. ... 30 V C.C.
- Certificat : E196811
- Technique de raccordement : technique de raccordement
- Humidité admissible (stockage/transport) : 5 % ... 95 % (pas de bourrage)
- Note d'utilisation: Uniquement pour une utilisation industrielle
- Consommation de courant : max. 135 mA ; type. 110 mA
- Raccordement conducteur : raccord conducteur
- Circuit de protection : protection contre les surtensions | électronique (35 V, 0,5 s);Protection contre les polarités | Diode de protection contre les polarités;Protection transitoire | Diode de suppression
- Pression atmosphérique (stockage/transport) : 70 kPa... 106 kPa (jusqu'à 2000 m d'altitude)
- Remarque sur le type de raccordement : respectez les indications relatives aux sections transversales du conducteur dans le manuel de l'utilisateur « Axioline P : Système et installation ».
- Restriction d'utilisation : Limitation d'utilisation
- REMARQUE CEM : Produit de classe A, voir déclaration du fabricant dans la zone de téléchargement
- Caractéristiques spéciales : fonctionnalité HART
- Remarque CCCex : L'utilisation dans des zones à risque d'explosion n'est pas autorisée en Chine.
- Données ex : données ex
- UKCA Ex (UKEX): UKCA Ex (UKEX)
- CCC / China-Ex: CCC / China-Ex
- Nombre de sorties : 4 (HART)
- Désignation sortie : sorties analogiques
- Signal de sortie Courant : 0 mA ... 20 mA;4 mA ... 20 mA
- Remarque sur les dimensions : la profondeur est valable lors de l'utilisation d'un rail support TH 35-7.5 (selon EN 60715).
- Analogique : Analogique :
- Tension d'alimentation : 5 V c.c. (via module de socle de bus)
- UL Ex, États-Unis / Canada: UL Ex, États-Unis / Canada
- Remarque sur la technique de raccordement : blindé, torsadé par paire
- Module : Module
- Espace d'adresse d'entrée : 32 octets (firmware 1.00) ; 40 octets (à partir du firmware 1.02)
- Espace d'adresse de sortie : 8 octets
- Séparation du potentiel/isolation des plages de tension : séparation du potentiel/isolation des plages de tension
- Tension de test : alimentation 24 V (périphérique) / terrain fonctionnel : 500 V c.a., 60 Hz, 1 min
- Formats de données : inLine, compatible S7, formatage standard
- Tension de test : alimentation 5 V du bus local (UBus) / terrain fonctionnel : 500 V c.a., 60 Hz, 1 min
- Tension de test : alimentation 5 V du bus local (UBus) / entrées analogiques : 1500 V c.a., 60 Hz, 1 min
- Tension de test : alimentation 24 V (périphérique) / entrées analogiques : 1500 V c.a., 60 Hz, 1 min
- Tension de test: Entrées analogiques / terrain de fonction: 500 V c.a., 60 Hz, 1 min
- Résolution du convertisseur D/A : 16 bits
- Affichage de la valeur de sortie : 16 bits
- Mise à jour des données de processus : 1,9 ms (latence de la sortie analogique)
- Axioline P-Local Bus : Axioline P-Local Bus
- Potentiels : Tension d'alimentation (UL) : Potentiels : Tension d'alimentation (UL)
- Potentiels: Alimentation du bus local Axioline P (UBus): Potentiels: Alimentation du bus local Axioline P (UBus)
- Connecteur Axioline P : connecteur Axioline P
- Type de produit
Module analogique
- Type
AXL P AO4 HART 1F
- Nombre de sorties analogiques max.
4
- Nombre de sorties max.
4
- Tension de fonctionnement
24 V/DC
5 V/DC
- Hauteur
126.1 mm
- Longueur
77.14 mm
- Largeur
53.6 mm
IP20
- Dim.
(L x l x H) 77.14 x 53.6 x 126.1 mm
- Technique de connexion
2 fils conducteurs
- Connexion
Raccordement Push-in
- Consommation électrique max.
160 mA
- Référence fabricant
1087079
- Modèle
bloc modulaire
- Montage
Montage sur profilé support/rack
- Température ambiante max.
70 °C
- Température ambiante min.
-40 °C
- Tension logique UL
5 V/DC
- Profondeur
75.948224 mm
- UKCA
oui
Documents & téléchargements
Fiche technique
Fiche technique 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Module analogique 24 V/DC, 5 V/DC
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3563194 Phoenix Contact AXL P AO4 HART 1F 1087079 Module analogique 24 V/DC, 5 V/DC
Description
Axioline P, module de sortie analogique, sorties analogiques: 4 (HART), 0 mA ... 20 mA, 4 mA ... 20 mA, technique de raccordement : 2 fils, vitesse de transmission dans le bus local : 100 Mbit/s, fonctionnalité HART, indice de protection : IP20, module de socle de bus et fiche inclus
