Name: Phoenix Contact 3273438 gris 8 pc(s)
Brand: Phoenix Contact
SKU: 2226062
Availability: BackOrder

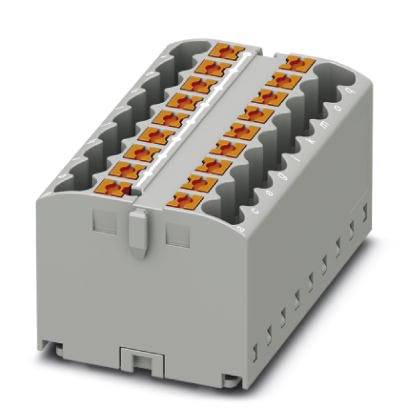

Un connecteur électrique gris avec deux rangées de bornes à levier rouge-orangé et plusieurs possibilités de connexion.

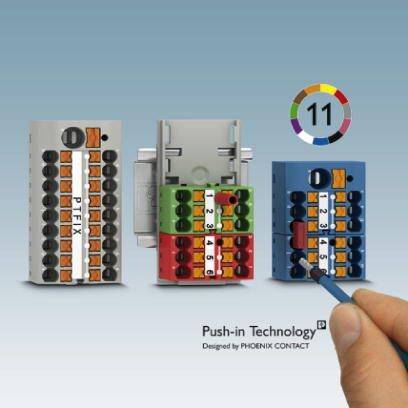

Trois modules de bornes de raccordement en gris, rouge-vert et bleu, étiquetés 'PTFIX'. Un stylo pointe vers le module bleu. En haut à droite, un '11'.

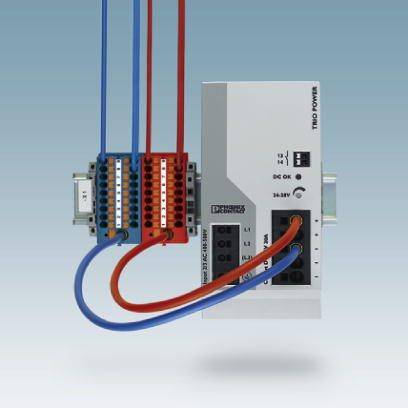

Un bloc d'alimentation à découpage avec plusieurs connexions par câbles de différentes couleurs, utilisé pour l'alimentation électrique de divers appareils.

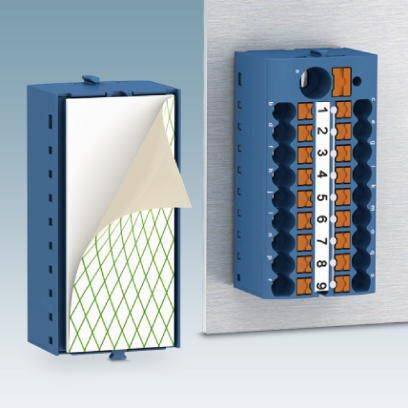

Un module de connexion électrique bleu avec des emplacements de borne numérotés de 1 à 12, à côté duquel se trouve un film de protection déplié.

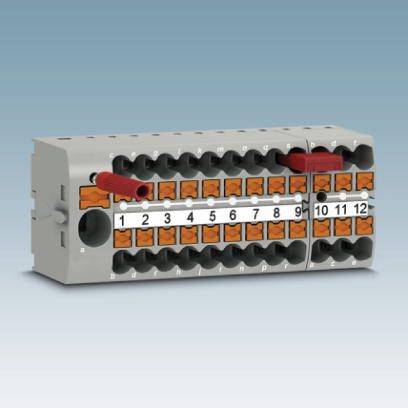

Barrette de connexion avec douze emplacements numérotés, deux câbles rouges sont enfichés. Principalement utilisée pour les connexions électriques.

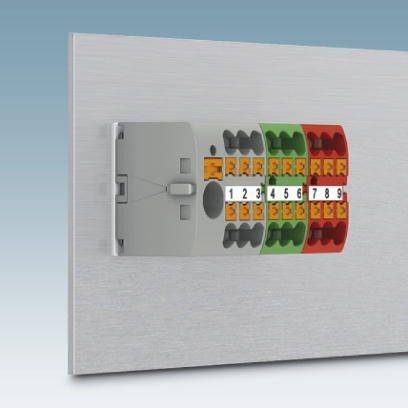

Un composant monté sur une plaque métallique, doté d'emplacements codés par couleurs (gris, orange, vert, rouge), numérotés de 1 à 9.

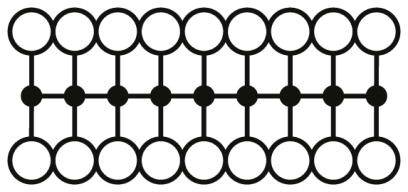

Schéma d'une échelle en zigzag avec des nœuds circulaires alternés disposés en deux rangées, reliés par des lignes horizontales et diagonales.

1/7

Photo non contractuelle

Type d'emballage

Piece

Couleur

gris

AWG max.

Longueur dénudée

8 mm

Longueur dénudée (max.)

10 mm

Fiche technique (PDF)

Livraison le jeu. 26 novembre

Nombre (taille du paquet 8 pc(s))

Set(s)

Total (CHF 10.74 / pièce(s))

CHF 85.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Classe de inflammabilité UL 94 : V0
Largeur : 46,9 mm
Nombre d'étages : 1
Nombre de connexions : 18
Potentiel : 1
Matériau isolant : PA
Tension nominale : 6 kV
Degré de pollution : 3
Catégorie de surtension III
Groupe d'isolants: I
Puissance dissipée maximale dans une condition nominale : 0,77 W (la valeur se réfère à un bloc de jonction et se reproduit en fonction du branchement)
Courant de charge max. : 32 A.
Paroi latérale ouverte : non
Courant total : 48 A.

Type d'emballage: Piece

Couleur: gris

AWG max.: 12

Longueur dénudée: 8 mm

Longueur dénudée (max.): 10 mm

Dim.: (L x l) 28.6 mm x 46.9 mm

Connexion: Push-In

Couleur de l'élément d'actionnement: gris

Référence fabricant: 3273438

Contenu: 8 pc(s)

Matériau: Polyamide

Tension nominale: 450 V

Courant nominal: 24 A

Courant nominal - arrondi: 24 A

Nombre de pôles: 18

Largeur: 46.9 mm

Longueur: 28.6 mm

Type: PTFIX 18X2,5-G GY

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 4 mm²

Section de câble flexible (min.): 0.14 mm²

Section min. de câble rigide: 0.14 mm²

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Herstellerfarbe

Inhalt

Querschnitt starr (max.)

Querschnitt flexibel (max.)

Querschnitt starr (min.)

Querschnitt flexibel (min.)

Phoenix Contact 1028067 Verteilerblock Grau 50 St.

Code produit :2208990

Livraison le ven. 6 novembre

647 Set(s)Conrad Electronic

24 A

Grau

50 St.

4 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 53.95^*

Phoenix Contact 1028068 Verteilerblock Blau 50 St.

Code produit :2208991

Livraison le ven. 6 novembre

328 Set(s)Conrad Electronic

24 A

Blau

50 St.

4 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 55.95^*

Phoenix Contact 1028069 Verteilerblock Rot 50 St.

Code produit :2208992

Livraison le ven. 6 novembre

229 Set(s)Conrad Electronic

24 A

Rot

50 St.

4 mm²

2.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Phoenix Contact 1028360 Verteilerblock Grau 50 St.

Code produit :2208993

Livraison le ven. 6 novembre

29 Set(s)Conrad Electronic

32 A

Grau

50 St.

6 mm²

4 mm²

0.2 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 69.95^*

Phoenix Contact 1045923 Verteilerblock Grau 50 St.

Code produit :2209020

Bientôt disponible

Conrad Electronic

17.5 A

Grau

50 St.

2.5 mm²

1.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 39.95^*

Phoenix Contact 1045929 Verteilerblock Rot 50 St.

Code produit :2209021

Livraison le ven. 6 novembre

412 Set(s)Conrad Electronic

17.5 A

Rot

50 St.

2.5 mm²

1.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 47.95^*

Phoenix Contact 1045931 Verteilerblock Gelb 50 St.

Code produit :2209022

Livraison le ven. 6 novembre

15 Set(s)Conrad Electronic

17.5 A

Gelb

50 St.

2.5 mm²

1.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 51.95^*

Phoenix Contact 1045937 Verteilerblock Schwarz 50 St.

Code produit :2209023

Livraison le ven. 6 novembre

101 Set(s)Conrad Electronic

17.5 A

Schwarz

50 St.

2.5 mm²

1.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 49.95^*

Phoenix Contact 1046961 Verteilerblock Grau 20 St.

Code produit :2209027

Livraison le ven. 6 novembre

61 Set(s)Conrad Electronic

17.5 A

Grau

20 St.

2.5 mm²

1.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 125.95^*

Phoenix Contact 1046962 Verteilerblock Blau 20 St.

Code produit :2209028

Livraison le ven. 6 novembre

74 Set(s)Conrad Electronic

17.5 A

Blau

20 St.

2.5 mm²

1.5 mm²

0.14 mm²

pièce(s)

Min.: 1

Multiples: 1

CHF 129.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2226062 Phoenix Contact 3273438 gris 8 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2226062 Phoenix Contact 3273438 gris 8 pc(s)

Description

Jusqu'à 80 % de gain de temps grâce à des blocs prêts au montage sans pontage manuel. Raccordement de conducteur rapide grâce à la technique de branchement direct Push-in sans outil. Câblage unique grâce à onze variantes de couleurs différentes. Utilisation flexible grâce au montage sur rail, au montage direct ou au collage. Jusqu'à 50 % d'espace sur la poutre support grâce au montage transversal.

Ce texte a été traduit par une machine.
