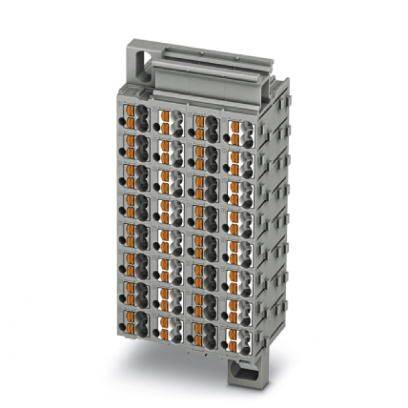

Name: Phoenix Contact 3270314 Panneau de brassage Push-In gris 1 pc(s) Piece
Brand: Phoenix Contact
SKU: 2226031
Availability: BackOrder

Caractéristiques techniques

Nombre de connexions : 128
Section nominale : 1,5 mm²
Tension nominale : 6 kV
Catégorie de surtension III
Groupe d'isolants: I
Courant de charge maximal : 24 A (pour une section de conducteur de 2,5 mm², le courant de charge maximal ne doit pas être dépassé par le courant total de tous les conducteurs raccordés.)
Paroi latérale ouverte : non
Spécification de test protection contre les contacts : DIN en 50274 (VDE 0660-514) : 2002-11
Sécurité au dos des mains : garantie
Sécurité des doigts : garantie
Valeur de consigne : 1 N
Courant temporaire : 0,18 kA

Type d'emballage: Piece

Type de produit: Panneau de brassage

Spécificités: protégé contre les contacts

Connexion: Push-In

Section de câble flexible (min.): 0.14 mm²

Section câble flexible (max.): 1.5 mm²

Section min. de câble rigide: 0.14 mm²

Section de câble rigide (max.): 2.5 mm²

AWG min.: 26

AWG max.: 14

Nbr de rangées: 1

Nombre de pôles: 8

Couleur: gris

Courant nominal: 17.5 A

Courant nominal - arrondi: 17.5 A

Tension nominale: 500 V

Longueur dénudée (min.): 8 mm

Longueur dénudée (max.): 10 mm

Référence fabricant: 3270314

Contenu: 1 pc(s)

Type: PTMC 1,5/32-2

Dim.: (L x l x H) 73.2 x 44 x 30 mm

Largeur: 44 mm

Hauteur: 30 mm

Longueur: 73.2 mm

Tension de choc ass.: 6 kV

Degré de pollution: 3

Classe d'inflammabilité: V0

Couleur de l'élément d'actionnement: gris
blanc

Matériau d'isolation: PA

Isolation: PA

Documents & téléchargements

Fiche technique

Fiche technique 2226031 Phoenix Contact 3270314 Panneau de brassage Push-In gris 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2226031 Phoenix Contact 3270314 Panneau de brassage Push-In gris 1 pc(s) Piece

Description

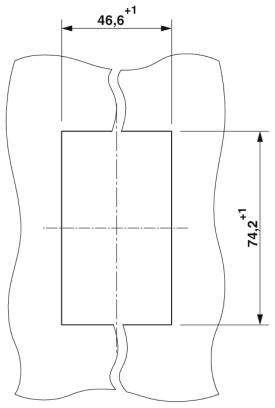

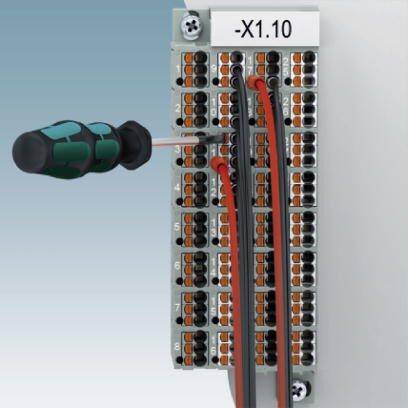

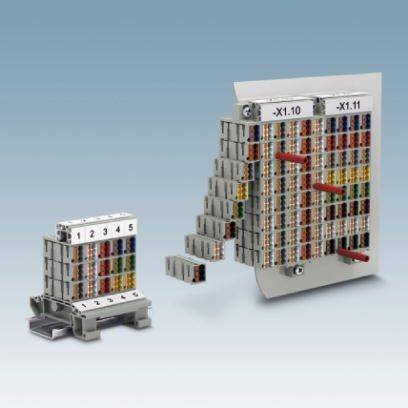

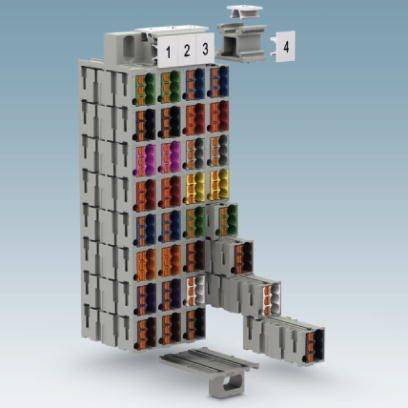

Pour le montage dans la découpe murale. Qualité de contact élevée grâce à la technologie Push-in pour remplacer les câbles Wire-WRAP, Termi-point, etc. Câblage sans outil dans un espace restreint grâce à une taille compacte. Représentation claire des points de commande et de raccordement grâce au guidage vertical du conducteur.

Ce texte a été traduit par une machine.
