Name: Phoenix Contact 1869156 Borne pour circuits imprimés 1.5 mm² Nombre de pôles 11 vert 1 pc(s) Piece
Brand: Phoenix Contact
SKU: 2209503
Availability: BackOrder

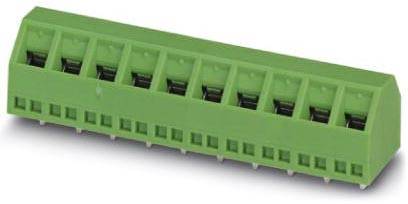

Connecteur électrique vert avec huit bornes de raccordement, adapté pour le câblage dans des appareils électroniques ou des tableaux de commande.

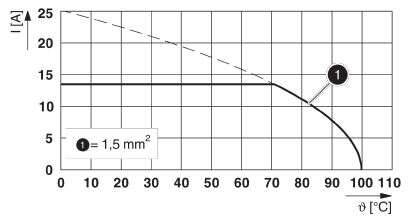

Le diagramme montre le courant admissible (I en ampères) en fonction de la température (θ en degrés Celsius) pour un câble de section 1,5 mm². La capacité de charge diminue avec l'augmentation de la température.

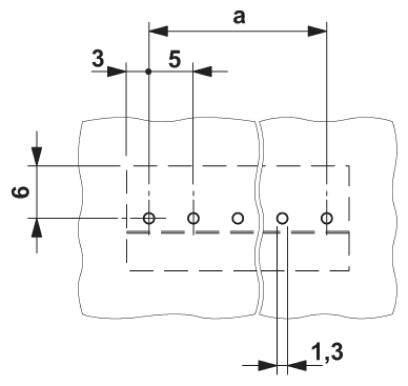

Dessin technique : Deux rectangles se chevauchant avec des lignes de connexion entre points. Dimensions : 6 verticalement, 3 horizontalement, a en haut, 5 à l'intérieur, 1,3 en bas.

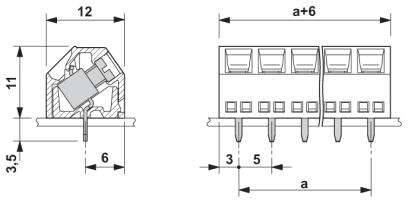

Dessin technique d'un connecteur avec dimensions : hauteur, largeur et écartements des trous sont indiqués. Présente une coupe transversale et une vue de face.

1/4

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Borne pour circuits imprimés

Dimension grille

5 mm

Nombre de pôles par rangée

Nombre de pôles

Fiche technique (PDF)

Livraison le ven., 5 février 2027

Nombre

pièce(s)

Min.: 50

Multiples: 50

Total (CHF 2.45 / pièce(s))

CHF 122.50

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Bloc de jonction pour circuit imprimé.

Contenu 1 pc(s)

Caractéristiques techniques

Filetage : m3
Type de montage : brasage à la vague
Nombre de connexions : 11
Enfichable : non
Couple de serrage : 0,5 Nm... 0,6 Nm
Aspect de surface : étamé galvaniquement
Surface métallique à souder (couche de finition) : étain (5 - 7 μm SN)
Matériau isolant : PA
Groupe d'isolants: I
Hauteur totale (hauteur sans broche à souder) : 11 mm
Longueur de la broche : 3,5 mm
Dimensions des broches : 0,5 x 1 mm
Tension nominale (III/3) : 4 kV
Fréquence : 10 - 150 - 10 Hz
Section nominale : 1,5 mm²

Type d'emballage: Piece

Type: SMKDSN 1,5/11

Type de produit: Borne pour circuits imprimés

Spécificités: avec douille de traction

Dimension grille: 5 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 11

Nombre de pôles: 11

Longueur dénudée (max.): 6 mm

Connexion: raccord à vis
pour circuits imprimés

Courant nominal: 13.5 A

Section de câble flexible (min.): 0.14 mm²

Courant nominal - arrondi: 13.5 A

Section min. de câble rigide: 0.14 mm²

Section câble flexible (max.): 1.5 mm²

Section de câble rigide (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Matériau du contact: Alliage de Cu, étamé

Matériau du boîtier: Polyamide

Couleur: vert

Sens d'enclenchement: incliné par rapport à la platine

Référence fabricant: 1869156

Contenu: 1 pc(s)

Tension nominale: 400 V

Largeur: 56 mm

Hauteur: 14.5 mm

Longueur: 16 mm

UKCA: oui
