Name: Phoenix Contact 1862084 Borne pour circuits imprimés 1.5 mm² Nombre de pôles 6 vert 65 pc(s) Piece
Brand: Phoenix Contact
SKU: 2209496
Availability: BackOrder

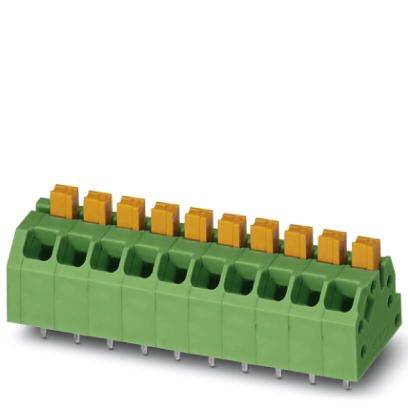

Barrette de connexion verte à sept leviers jaunes, utilisée pour les connexions électriques et le montage sur circuits imprimés.

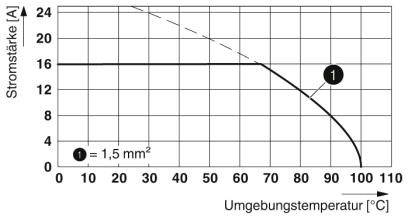

Le diagramme montre l'intensité du courant [A] de 24 à 0 en fonction de la température ambiante [°C] de 0 à 110. La ligne pour le conducteur de 1,5 mm² diminue avec l'augmentation de la température.

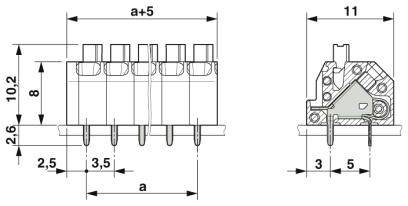

Dessin technique d'un connecteur multipolaire avec dimensions : Largeur a+5, Hauteur 10,2, Profondeur 11 ; Vue détaillée avec broches.

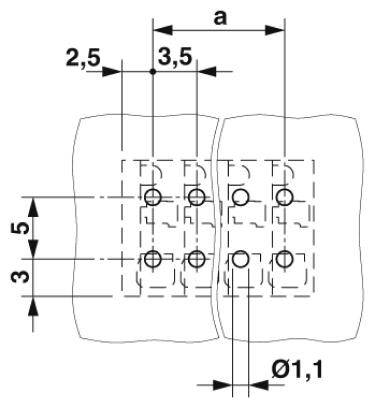

Le diagramme présente un dessin technique avec des dimensions précises de 2,5, 3,5 et 3,5 unités, ainsi qu'un cercle de diamètre 1,1.

1/4

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Borne pour circuits imprimés

Dimension grille

3.5 mm

Nombre de pôles par rangée

Nombre de pôles

Fiche technique (PDF)

Livraison le lun. 9 novembre

104 Set(s)

Nombre (taille du paquet 65 pc(s))

Set(s)

Total (CHF 1.45 / pièce(s))

CHF 93.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Bloc de jonction pour circuit imprimé.

Contenu 65 pc(s)

Caractéristiques techniques

Type de montage : brasage à la vague
Nombre de connexions : 6
Aspect de surface : étamé à immersion en fusion
Surface métallique à souder (couche de finition) : étain (2 - 4 μm SN)
Matériau isolant : PA
Groupe d'isolants: I
Hauteur totale (hauteur sans broche à souder) : 10,2 mm
Longueur de broche : 2,6 mm
Dimensions des broches : 0,75 x 0,3 mm
Tension nominale (III/3) : 2,5 kV
Fréquence : 10 - 150 - 10 Hz
Section nominale : 1,5 mm²

Type d'emballage: Piece

Type: SPTAF 1/ 6-3,5-EL

Type de produit: Borne pour circuits imprimés

Spécificités: avec raccordement à ressort Push-in

Dimension grille: 3.5 mm

Nbr de rangées: 1

Nombre de pôles par rangée: 6

Nombre de pôles: 6

Longueur dénudée (max.): 8 mm

Connexion: Push-In
pour circuits imprimés

Courant nominal: 16 A

Section de câble flexible (min.): 0.2 mm²

Courant nominal - arrondi: 16 A

Section min. de câble rigide: 0.2 mm²

Section câble flexible (max.): 1.5 mm²

Section de câble rigide (max.): 1.5 mm²

AWG min.: 24

AWG max.: 16

Matériau du contact: Alliage de Cu, étamé

Matériau du boîtier: Polyamide

Couleur: vert

Référence fabricant: 1862084

Contenu: 65 pc(s)

Tension nominale: 160 V

Largeur: 22.5 mm

Hauteur: 12.8 mm

Longueur: 11 mm

UKCA: oui

Variantes(Les prix indiqués sont TVA incl., frais de port en sus)

Nennstrom - gerundet

Polzahl je Reihe

Anschluss

Polzahl

Anzahl Reihen

Verpackungsart

Phoenix Contact 1017492 Printklemme 2.5 mm² Polzahl 3 Grün 50 St. Piece

Code produit :2208956

Livraison le lun., 21 décembre 2026

Conrad Electronic

24 A

Schrauben

Piece

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 57.95^*

Phoenix Contact 1017493 Printklemme 2.5 mm² Polzahl 4 Grün 50 St. Piece

Code produit :2208957

Livraison le lun., 21 décembre 2026

Conrad Electronic

24 A

Schrauben

Piece

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 73.95^*

Phoenix Contact 1017495 Printklemme 2.5 mm² Polzahl 6 Grün 50 St. Piece

Code produit :2208958

Livraison le mer., 30 décembre 2026

Conrad Electronic

24 A

Schrauben

Piece

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Phoenix Contact 1017504 Printklemme 4 mm² Polzahl 3 Grün 50 St. Piece

Code produit :2208959

Livraison le lun. 9 novembre

1 Set(s)Conrad Electronic

32 A

Push-In-Klemme

Piece

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 57.95^*

Phoenix Contact 1017506 Printklemme 4 mm² Polzahl 5 Grün 50 St.

Code produit :2208960

Livraison le jeu., 7 janvier 2027

Conrad Electronic

32 A

Push-In-Klemme

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 93.95^*

Phoenix Contact 1017507 Printklemme 4 mm² Polzahl 6 Grün 50 St. Piece

Code produit :2208961

Livraison le lun. 9 novembre

40 Set(s)Conrad Electronic

32 A

Push-In-Klemme

Piece

5.08 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 111.95^*

Phoenix Contact 1017519 Printklemme 6 mm² Polzahl 6 Grün 50 St. Piece

Code produit :2208962

Livraison le lun., 21 décembre 2026

Conrad Electronic

41 A

Schrauben

Piece

6.35 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 141.95^*

Phoenix Contact 1700354 Printklemme 2.5 mm² Polzahl 5 Grün 20 St. Piece

Code produit :2209278

Livraison le mer., 30 décembre 2026

Conrad Electronic

24 A

Schrauben

Piece

5 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 87.95^*

Phoenix Contact 1705966 Printklemme Polzahl 7 Grün 50 St.

Code produit :2209284

Livraison le lun. 9 novembre

205 Set(s)Conrad Electronic

Schrauben

3.81 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 119.95^*

Phoenix Contact 1706222 Printklemme 0.34 mm² Polzahl 7 Grün 50 St. Piece

Code produit :2209286

Livraison le mar., 19 janvier 2027

Conrad Electronic

5 A

IDC

Piece

3.81 mm

pièce(s)

Min.: 1

Multiples: 1

CHF 79.95^*

Documents & téléchargements

Fiche technique

Fiche technique 2209496 Phoenix Contact 1862084 Borne pour circuits imprimés 1.5 mm² Nombre de pôles 6 vert 65 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209496 Phoenix Contact 1862084 Borne pour circuits imprimés 1.5 mm² Nombre de pôles 6 vert 65 pc(s) Piece

Description

Connexion Push-in sans outil et rapide. La force de contact définie garantit un contact stable à long terme. Bouton de déverrouillage pour un confort d'utilisation élevé. Petite taille de composant pour les applications critiques. Test rapide et confortable grâce à la possibilité de test intégrée.
