Name: Phoenix Contact 1752493 FL WLAN 1022 Module radio
Brand: Phoenix Contact
SKU: 3574422
Availability: SoldOut

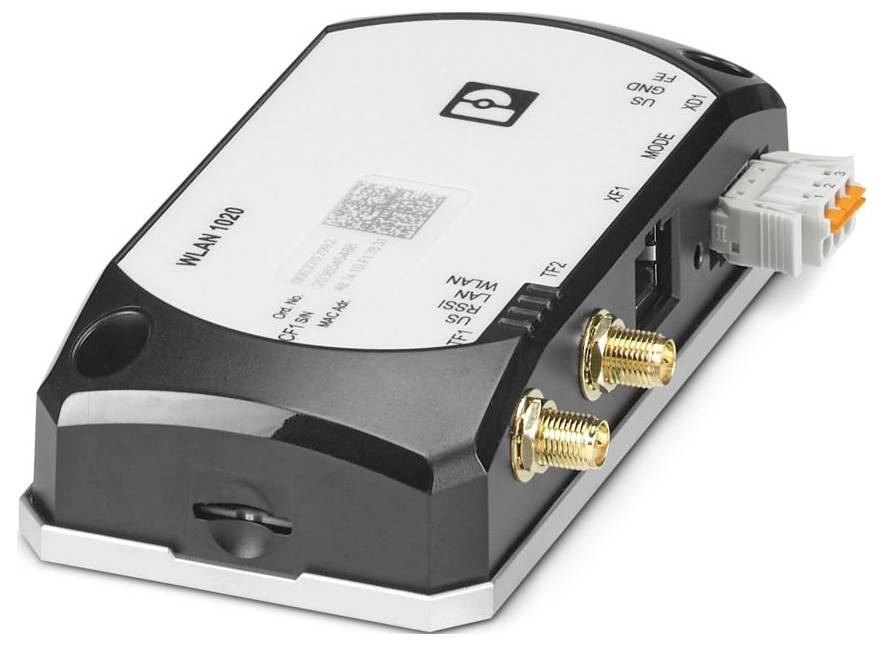

Un appareil électronique compact avec connecteurs Wi-Fi et antenne, étiqueté « WL-WLAN 1020 ». Utilisé pour la connectivité réseau et la transmission de données.

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 564.95 / pièce(s))

CHF 564.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Modèle : stand-alone
Nombre de pôles : 3
Type de connexion : RJ45
Section de conducteur flexible: 0,2 mm² ... 1,5 mm²
Section conducteur rigide: 0,2 mm² ... 1,5 mm²
Section de conducteur AWG: 24 ... 16
Largeur : 63 mm
Hauteur : 26 mm
Profondeur : 113 mm
Matériau boîtier: PC
Conditions ambiantes: Conditions environnementales
Indice de protection : IP20
Température ambiante (fonctionnement): -30 °C ... 60 °C
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Normes/réglementations: EN 55032
Type de montage : montage mural ; montage sur rail support
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension: II (IEC 61010-1)
Degré de pollution : 2
Humidité admissible (fonctionnement): 5 % ... 95 % (sans condensation)
Longueur de dénudage : 10 mm
Fréquence : 0,15 MHz... 80 MHz
Vitesse de transmission : 10/100/1000 Mbit/s.
Puissance de perte maximale à condition nominale : 4,3 W
Nombre d'interfaces : 1
Pression atmosphérique (fonctionnement): 800 hPa ... 1080 hPa (jusqu'à 2000 m d'altitude)
Antenne : antenne
Type de connexion de l'antenne : RSMA (femelle)
Longueur de transmission : 100 m (par segment)
Plage de tension d'alimentation: 9 V c.c. ... 32 V C.C. (PELV/SELV)
Technique de connexion : COMBICON
Humidité admissible (stockage/transport) : 5 % ... 95 % (sans condensation)
Consommation de courant : max. 800 mA (pour Umin / Tmax / max. Débit de données)
Signal : ± 0,5 kV (symétrique) ;± 1 kV (asymétrique)
Conseil de montage : antennes non fournies
Décharge d'électricité statique: Décharge d'électricité statique
Décharge de contact: ± 6 kV
Décharge d'air: ± 8 kV
Note: ±2,2 kV
Champ RF électromagnétique: Champ RF électromagnétique
Épaisseur du champ d'essai : 3 V/m
Transitoires rapides (Burst): Transitoires rapides (Burst)
Influence guidée : influence guidée
Tension : 10 V
Émission de dérangement : émission de dérangement
Physique de transmission : cuivre
Désignation : Wireless LAN
Modules radio raccordables : 20 (10 par interface virtuelle en mode AP)
Pression atmosphérique (stockage/transport) : 660 hPa... 1080 hPa (jusqu'à 3500 m d'altitude)
Charge de courant de choc (Surge) : charge de courant de choc (Surge)
Remarque sur le type de connexion : autonégotiation et autocrossing
Nombre de canaux : 1 (ports RJ45)
Puissance d'émission : max. 19,5 dBm (avec deux antennes)
Fonctions : Fonctions
Décharge indirecte: ± 6 kV
Version : IEEE 802.11 a/b/g/n/ac/ax 2,4 GHz, 5 GHz > 600 Mbit/s
Configuration : Gestion basée sur le Web, CLI automatisable, API REST
Remarque sur les dimensions : cote de carrosserie sans connecteur
Alimentation : Electronique modulaire : Alimentation : Electronique modulaire
TENSION D'ALIMENTATION : 24 V C.C. (SELV)
Nombre : 2
Courant d'alimentation : type. 180 mA (à Unom/ 20°C/ max. Débit de données)
Ethernet (RJ45) : Ethernet (RJ45)
Secteur transversal AWG: 24 ... 16
Wireless : Wireless
Autorisations radio: Europe, autres pays dans l'e-shop
Bande de fréquences: 2,4 GHz; 5 GHz; 6 GHz
Norme radio : WLAN;IEEE 802.11;a;b;g;n;ac;ax;Wi-Fi 6
Circuit d'essai: Alimentation 24 V / Serre de fonction 500 V c.c. 1 min;Interface Ethernet / Tous les autres potentiels 2,25 kV c.c. 1 min; Alimentation 24 V/Logique interne 500 V c.c. 1 min
Soutien pays: Belgique;Bulgarie;Danemark;Allemagne;Estonie;Finlande;France;Grèce;Royaume-Uni;Irlande;Italie;Lettonie;Liechtenstein;Lituanie;Luxembourg;Malte;Pays-Bas;Norvège;Autriche;Pologne;Portugal;Roumanie;Suède;Suisse;Slovaquie;Slovénie;Espagne;République tchèque;Hongrie;Chypre (rép.)
Nombre d'interfaces radio : 1 IEEE 802.11 a/b/g/n/ac/ax
Carte radio : carte radio
1128752 FMC 1,5/ 3-ST-3,5-RF GY35BD1-3: 1128752 FMC 1,5/ 3-ST-3,5-RF GY35BD1-3
Qualité de service (QoS): Oui
Matériau dalle de sol: Coulée sous pression de zinc, nickelée
Résultat de l'essai: Classe B

Type: FL WLAN 1022

Type de produit: Module radio

Alim.: 24 V/DC

Consommation électrique: 800 mA

Référence fabricant: 1752493

Modèle: Stand-Alone

Dim.: (L x l x H) 113 x 63 x 26 mm

Température de fonctionnement: -30 °C (min)

Température de fonctionnement min.: -30 °C

Largeur: 63 mm

Hauteur: 26 mm

Longueur: 113 mm

Interfaces: RJ45

Température ambiante max.: 85 °C

Température ambiante min.: -40 °C

Profondeur: 113 mm

: IP20

: Other

: 63 mm

: 26 mm

: 113 mm

: VRAI

: Other

: FAUX

: FAUX

: IP20

: FAUX

: FAUX

: FAUX

: FAUX

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3574422 Phoenix Contact 1752493 FL WLAN 1022 Module radio

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3574422 Phoenix Contact 1752493 FL WLAN 1022 Module radio

Description

Client Wi-Fi, Point d'accès souple, Wi-Fi 6, avec 2 connecteurs d'antenne externes (RSMA-F), IP20, -30 °C … +60 °C, WLAN 802.11a, n, AC, ax, fréquence: 2,4 GHz, 5 GHz, 6 GHz, Données de connexion : 9 V c.c. ... 32 V c.c., RJ45 : pour LAN, http/https, CLI, API REST
