Name: Phoenix Contact 1727816 Borne pour circuits imprimés 1 mm² Nombre de pôles 10 vert 1 pc(s) Piece
Brand: Phoenix Contact
SKU: 2209312
Availability: InStock

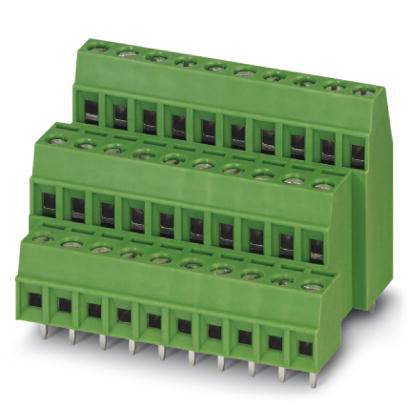

'Barrette de connexion verte, multicouche et multipoints, adaptée aux connexions électriques.'

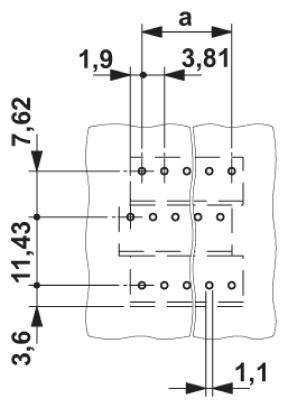

Diagramme avec dimensions : 1,9, 3,81, 3,6, 7,62, 11,43 et 1,1 en unités non spécifiées. Montre les positions et les distances.

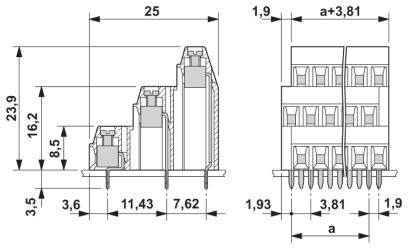

Dessin technique d'un connecteur avec des dimensions en millimètres. Présente une vue latérale et frontale avec des détails dimensionnels.

1/3

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Borne pour circuits imprimés

Dimension grille

3.81 mm

Nombre de pôles par rangée

Nombre de pôles

Fiche technique (PDF)

Livraison le mar. 20 octobre

70 pièce(s)

Nombre

pièce(s)

Total (CHF 19.95 / pièce(s))

CHF 19.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Bloc de jonction pour circuit imprimé.

Contenu 1 pc(s)

Caractéristiques techniques

Filetage de vis : m2
Type de montage : brasage à la vague
Nombre de connexions : 30
Enfichable : non
Couple de serrage : 0,22 Nm... 0,25 Nm
Surface métallique à souder (couche de finition) : étain (5 - 7 μm SN)
Matériau isolant : PA
Groupe d'isolants: I
Hauteur totale (hauteur sans broche à souder) : 23,9 mm
Longueur de la broche : 3,5 mm
Dimensions des broches : 0,5 x 0,9 mm
Tension nominale (III/3) : 2,5 kV
Section nominale : 1 mm²

Type d'emballage: Piece

Type: MK3DS 1/10-3,81

Type de produit: Borne pour circuits imprimés

Spécificités: avec douille de traction

Dimension grille: 3.81 mm

Nbr de rangées: 3

Nombre de pôles par rangée: 10

Nombre de pôles: 10

Longueur dénudée (max.): 5 mm

Connexion: raccord à vis
pour circuits imprimés

Courant nominal: 8 A

Section de câble flexible (min.): 0.14 mm²

Courant nominal - arrondi: 8 A

Section min. de câble rigide: 0.14 mm²

Section câble flexible (max.): 1 mm²

Section de câble rigide (max.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Matériau du contact: Alliage de Cu, étamé

Matériau du boîtier: Polyamide

Couleur: vert

Référence fabricant: 1727816

Contenu: 1 pc(s)

Tension nominale: 160 V

Largeur: 40 mm

Hauteur: 27.4 mm

Longueur: 25 mm

UKCA: oui
