Name: Phoenix Contact 1433049 NEARFI 2200 R Coupleur inductif
Brand: Phoenix Contact
SKU: 3588199
Availability: SoldOut

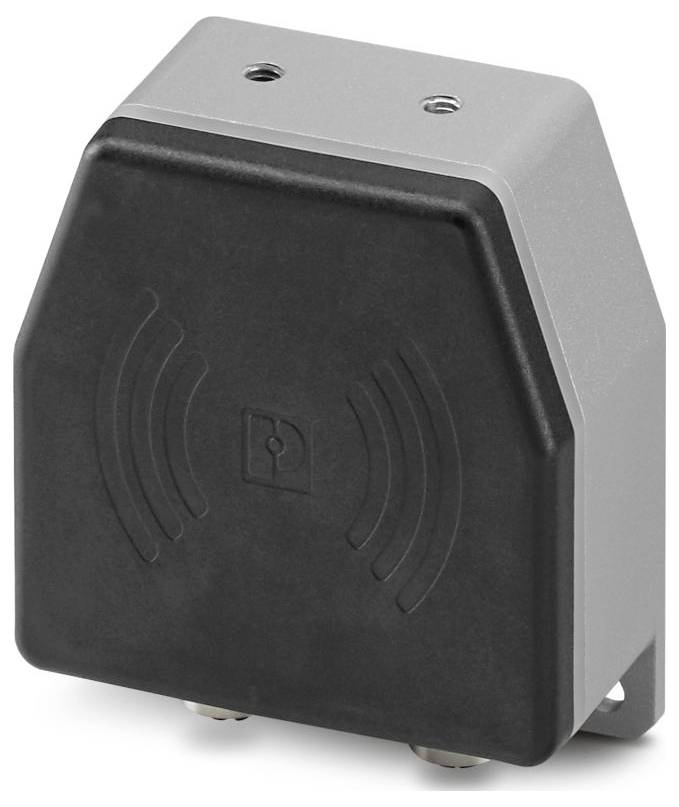

Phoenix Contact 1433049 NEARFI 2200 R Coupleur inductif-0

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 929.95 / pièce(s))

CHF 929.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 80.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : NearFi
Type de raccordement : connecteur femelle M12, codé D ; raccord rapide push-pull ou raccord vissé
Largeur : 80 mm
Hauteur : 86 mm
Profondeur : 39 mm
Classe inflammabilité conformément à la norme UL94 : V0
Conditions ambiantes: Conditions environnementales
Température ambiante (fonctionnement): -20 °C ... 55 °C (observer le Derating)
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Altitude : 2000 m
Normes/réglementations: EN 55016-2-3
Note: RED 2014/53/EU
Type de montage : montage mural
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension : II
Degré de pollution : 2
Humidité admissible (fonctionnement): 10 % ... 95 %
Position de montage: indifférente
Fréquence : 0,15 MHz... 80 MHz (degré de précision de contrôle 3 - asymétrique)
Vitesse de transmission : 100 Mbit/s
Pression atmosphérique (fonctionnement): 80 kPa ... 108 kPa (jusqu'à 2000 m d'altitude)
Radio : radio
Longueur de transmission : 100 m (paire torsadée, blindée)
CE : CE
Humidité admissible (stockage/transport) : 10 % ... 95 %
Entrée : ± 0,5 kV (degré de précision 1 - symétrique) ;± 1 kV (degré de précision 2 - asymétrique)
Sortie : ± 1 kV (degré de précision de contrôle 2 - asymétrique)
Signal : ± 1 kV (degré de précision de contrôle 2 - asymétrique)
Consignes de montage : respecter le derating
Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
Décharge d'électricité statique: Décharge d'électricité statique
Décharge de contact: ± 4 kV (degré d'acuité d'essai 2)
Décharge d'air: ± 8 kV (intensité d'essai 3)
Note: Classe A, domaine d'application de l'industrie
Champ RF électromagnétique: Champ RF électromagnétique
Épaisseur du champ d’essai : ~ 1,95 µA/m (à 10 m)
Transitoires rapides (Burst): Transitoires rapides (Burst)
Influence guidée : influence guidée
Tension : 10 V ( modulation d'amplitude à 80 % avec 1 kHz)
Critères : critères
Critère A : comportement normal dans les limites définies.
Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
Circuit de protection : protection contre les courts-circuits, les surcharges
Puissance de sortie : 50 W (alimentation logique) ; 100 W (alimentation logique, en mode parallèle avec NEARFI 200) ; 50 W (2 x 50 W, alimentation logique et actionneur séparée galvaniquement, en mode parallèle avec NEARFI 300)
Émission de dérangement : émission de dérangement
Protocoles pris en charge : transparent protocole : PROFINET, PROFINET IRT, PROFIsafe, EtherCAT®, Modbus/TCP, Powerlink, TSN,...
Application : Ethernet ; données
MTTF: 126 ans ( norme SN 29500, température 25 °C, cycle de travail 21 %);67 ans ( norme SN 29500, température 40 °C, cycle de travail 34,25 %);31 ans ( norme SN 29500, température 40 °C, cycle de travail 100 %)
Approvisionnement : approvisionnement
Inductif : Transmission d'énergie : Inductive : Transmission d'énergie
Portée : min. 0 mm ;≤ 10 mm
Décalage central : ± 5 mm
Décalage angulaire : < 15°
Modules radio raccordables : 1 (coupleur de base)
Couleur (boîtier) : noir (RAL 9005)
Matériau (Enclosure): PBT;Zinc moulé sous pression
Autres résistances : résistantes aux éclaboussures de soudage ; résistantes au brouillard salin selon IEC 60068-2-11 (96 h dans 5 % de brouillard salin)
Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6: Vibration (fonctionnement): 5g par direction de pièce, 10 Hz ... 150 Hz, amplitude ±0,34 mm
Choc selon EN 60068-2-27/IEC 60068-2-27: Choc (fonctionnement): 30g, durée de 11 ms, impulsion de choc demi-sinusoïdale, trois chocs, par direction spatiale
Choc continu selon EN 60068-2-27/IEC 60068-2-27: Choc permanent (fonctionnement): 10g, durée de 16 ms, impulsion de choc demi-sinusoïdale, 1000 chocs, par direction spatiale
Indice de protection (IP) : IP65/IP66 (déclaration du fabricant)
Indice de protection (IK) : IK06 (degré de résistance aux chocs)
Pression atmosphérique (stockage/transport) : 66 kPa... 108 kPa (jusqu'à 3500 m d'altitude)
Autorisation radio en Europe: Autorisation radio en Europe
Épaisseur de champ : 10 V/m
Charge de courant de choc (Surge) : charge de courant de choc (Surge)
Sans substances perturbant le mouillage de la peinture: VDMA 24364:2018-05
Données : Interface Ethernet, 100Base-T(X) selon IEEE 802.3 : Données : interface Ethernet, 100Base-T(X) selon IEEE 802.3
Remarque sur le type de connexion : autonégotiation et autocrossing, Fast Startup (FSU, < 500 ms), LFPT;Taux d'erreur de bits typique ≤10-12
Nombre de canaux : 1
Moyens de transmission : cuivre
Puissance d'émission : < 10 mW (EIRP)
Temps de retard : ≤ 1 µs (typique)

Type: NEARFI 2200 R

Type de produit: Coupleur inductif

Référence fabricant: 1433049

Dim.: (L x l x H) 39 x 80 x 86 mm

Température de fonctionnement: -20 °C (min)

Température de fonctionnement min.: -20 °C

Largeur: 80 mm

Hauteur: 86 mm

Longueur: 39 mm

Température ambiante max.: 85 °C

Température ambiante min.: -40 °C

Profondeur: 39 mm

: IP65

Hauteur d'encastrement: 86 mm

: 80 mm

: 86 mm

: 39 mm

: 86 mm

: VRAI

: IP65

: FAUX

: Other

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3588199 Phoenix Contact 1433049 NEARFI 2200 R Coupleur inductif

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3588199 Phoenix Contact 1433049 NEARFI 2200 R Coupleur inductif

Description

Télécommande NearFi, coupleur Ethernet sans contact et temps réel, 50 W (US), 100 Mbit/s, portée ≤10 mm, pull push M12, IP65, combinable avec NEARFI 2200 B.. En option : 100 W (US) en combinaison avec NEARFI 200 ou 2 x 50 W (US+UA) avec NEARFI 300
