Name: Phoenix Contact 1433047 NEARFI 200 B Coupleur inductif
Brand: Phoenix Contact
SKU: 3588197
Availability: SoldOut

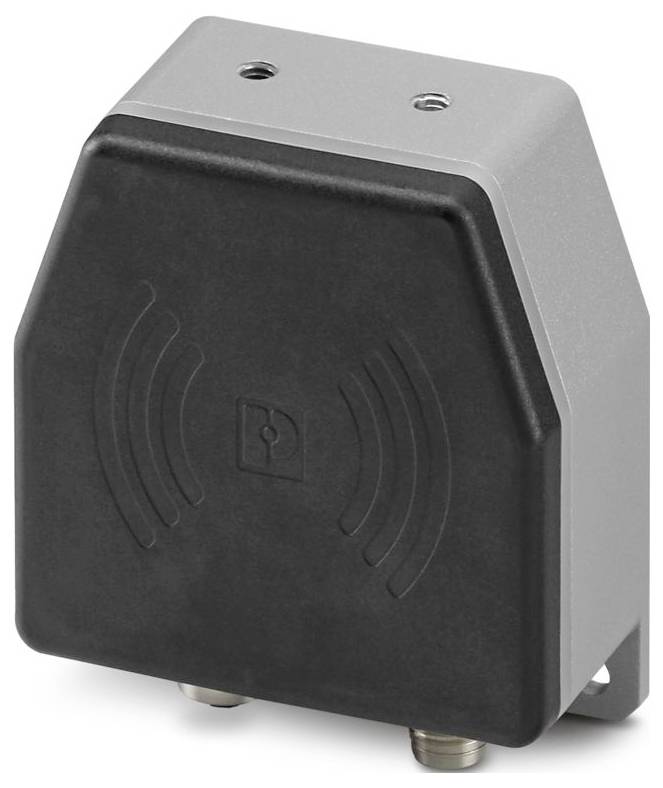

Phoenix Contact 1433047 NEARFI 200 B Coupleur inductif-0

Photo non contractuelle

Fiche technique (PDF)

Indisponible

Total (CHF 749.95 / pièce(s))

CHF 749.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 60.00

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Famille de produits : NearFi
Type de connexion : connecteur M12, codé L;connecteur M12, codé L.
Largeur : 80 mm
Hauteur : 86 mm
Profondeur : 39 mm
Classe inflammabilité conformément à la norme UL94 : V0
Conditions ambiantes: Conditions environnementales
Température ambiante (fonctionnement): -20 °C ... 55 °C (observer le Derating)
Température ambiante (stockage/transport) : -40 °C ... à 85 °C
Altitude : 2000 m
Normes/réglementations: EN 55016-2-3
Note: RED 2014/53/EU
Type de montage : montage mural
Propriétés d'isolement: Propriétés d'isolation
Catégorie de surtension : II
Degré de pollution : 2
Humidité admissible (fonctionnement): 10 % ... 95 %
Position de montage: indifférente
Fréquence : 0,15 MHz... 80 MHz (degré de précision de contrôle 3 - asymétrique)
Puissance de perte maximale à condition nominale : 3,12 W
Pression atmosphérique (fonctionnement): 80 kPa ... 108 kPa (jusqu'à 2000 m d'altitude)
Plage de tension d'alimentation: 19 V c.c. ... 30 V C.C.
CE : CE
Humidité admissible (stockage/transport) : 10 % ... 95 %
Entrée : ± 0,5 kV (degré de précision 1 - symétrique) ;± 1 kV (degré de précision 2 - asymétrique)
Sortie : ± 1 kV (degré de précision de contrôle 2 - asymétrique)
Signal : ± 1 kV (degré de précision de contrôle 2 - asymétrique)
Consignes de montage : respecter le derating
Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
Décharge d'électricité statique: Décharge d'électricité statique
Décharge de contact: ± 4 kV (degré d'acuité d'essai 2)
Décharge d'air: ± 8 kV (intensité d'essai 3)
Note: Classe A, domaine d'application de l'industrie
Champ RF électromagnétique: Champ RF électromagnétique
Épaisseur du champ d’essai : ~ 1,95 µA/m (à 10 m)
Transitoires rapides (Burst): Transitoires rapides (Burst)
Influence guidée : influence guidée
Tension : 10 V ( modulation d'amplitude à 80 % avec 1 kHz)
Critères : critères
Critère A : comportement normal dans les limites définies.
Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
Circuit de protection : protection en transit, protection contre les polarités
Émission de dérangement : émission de dérangement
Application : performance
MTTF: 221 ans ( norme SN 29500, température 25 °C, cycle de travail 21 %);112 ans ( norme SN 29500, température 40 °C, cycle de travail 34,25 %);51 ans ( norme SN 29500, température 40 °C, cycle de travail 100 %)
Approvisionnement : approvisionnement
Inductif : Transmission d'énergie : Inductive : Transmission d'énergie
Portée : min. 0 mm ;≤ 10 mm
Décalage central : ± 10 mm
Décalage angulaire : < 15°
Modules radio raccordables : 1 (coupleur à distance)
Couleur (boîtier) : noir (RAL 9005)
Matériau (Enclosure): PBT;Zinc moulé sous pression
Autres résistances : résistantes aux éclaboussures de soudage ; résistantes au brouillard salin selon IEC 60068-2-11 (96 h dans 5 % de brouillard salin)
Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6: Vibration (fonctionnement): 5g par direction de pièce, 10 Hz ... 150 Hz, amplitude ±0,34 mm
Choc selon EN 60068-2-27/IEC 60068-2-27: Choc (fonctionnement): 30g, durée de 11 ms, impulsion de choc demi-sinusoïdale, trois chocs, par direction spatiale
Choc continu selon EN 60068-2-27/IEC 60068-2-27: Choc permanent (fonctionnement): 10g, durée de 16 ms, impulsion de choc demi-sinusoïdale, 1000 chocs, par direction spatiale
Indice de protection (IP) : IP65/IP66 (déclaration du fabricant)
Indice de protection (IK) : IK06 (degré de résistance aux chocs)
Pression atmosphérique (stockage/transport) : 66 kPa... 108 kPa (jusqu'à 3500 m d'altitude)
Autorisation radio en Europe: Autorisation radio en Europe
Épaisseur de champ : 10 V/m
Charge de courant de choc (Surge) : charge de courant de choc (Surge)
Sans substances perturbant le mouillage de la peinture: VDMA 24364:2018-05
Consommation de courant typique : 40 mA (sans coupleur à distance, à 24 25 V DC, à 25 °C) ; 130 mA (avec coupleur à distance, sans charge, à 24 V DC, à 25 ° C) ; 125 mA (fonctionnement parallèle avec NEARFI 200, sans coupleur à distance, à 24 V DC, à 24 °C) ; 330 mA (fonctionnement parallèle avec NEARFI 200, avec coupleur à distance, sans coupleur à 25 °C)
Consommation de courant maximale : < 3,2 A (avec coupleur à distance, charge 2 A, tension d'entrée 19 V c.c.) ;< 6,2 A (fonctionnement parallèle avec NEARFI 200, avec coupleur à distance, charge 4 A, tension d'entrée 19 V c.c.)
Courant de mise en marche : 2 4,5 A (pour env. 1,5 8,1 24 ms, à 24 200 V c.c., sans coupleur à distance) ; 3,9 A (pour env. 4,5 ms, à 24 V c.c., avec coupleur à distance, sans charge) ; 4,4 A (mode parallèle avec NEARFI 1,5, pour env. 24 ms, pour 200 V c.c., sans coupleur à distance) ; sans coupleur à distance

Type: NEARFI 200 B

Type de produit: Coupleur inductif

Référence fabricant: 1433047

Dim.: (L x l x H) 39 x 80 x 86 mm

Température de fonctionnement: -20 °C (min)

Température de fonctionnement min.: -20 °C

Largeur: 80 mm

Hauteur: 86 mm

Longueur: 39 mm

Température ambiante max.: 55 °C

Température ambiante min.: -20 °C

Profondeur: 39 mm

: IP65

Hauteur d'encastrement: 86 mm

: 80 mm

: 86 mm

: 39 mm

: 86 mm

: DC

: Plug-in connection

: VRAI

: IP65

: FAUX

: 19-30 V

: Other

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 3588197 Phoenix Contact 1433047 NEARFI 200 B Coupleur inductif

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3588197 Phoenix Contact 1433047 NEARFI 200 B Coupleur inductif

Description

Base NearFi, coupleur d'énergie sans contact, 50 W (US), portée ≤10 mm, pull push M12, IP65, combinable avec NEARFI 200 R.. En option : 100 W (US) en combinaison avec NEARFI 2200/200 ou 2 x 50 W (US+UA) avec NEARFI 300

Ce texte a été traduit par une machine.
