Name: Pepperl+Fuchs Capteur inductif NSN8-18GM50-2E2-PUR-S2D2 304276-000028 M18 non affleurant PNP
Brand: Pepperl+Fuchs
SKU: 2628048
Availability: BackOrder

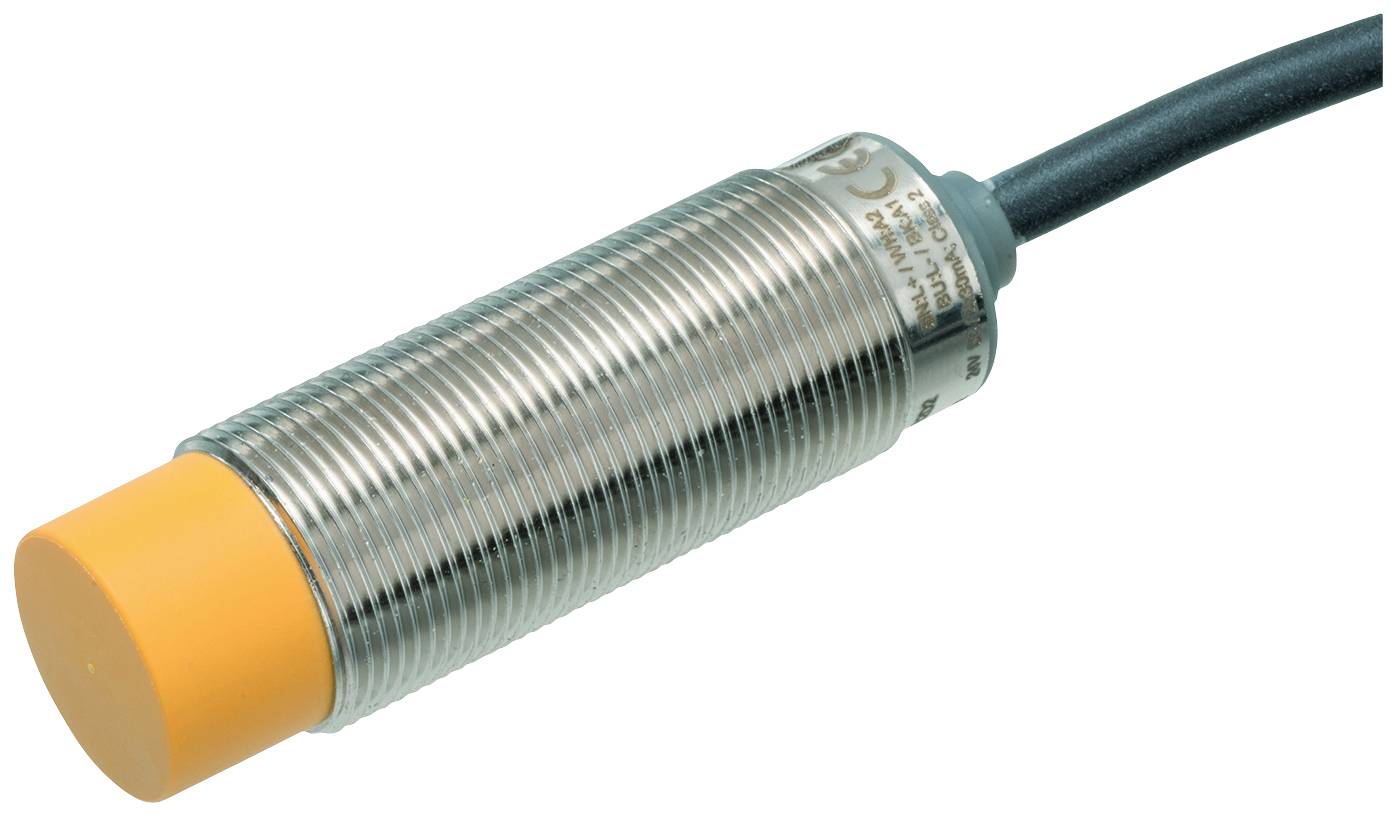

Un capteur cylindrique avec une zone de détection orange et un boîtier métallique, connecté à un câble.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

30 V

Type de contact

2 NO (T)

Distance de commutation (max.)

8 mm

Sorties

PNP

Fiche technique (PDF)

Livraison le mer., 23 décembre 2026

Nombre

pièce(s)

Total (CHF 167.95 / pièce(s))

CHF 181.95

-8 %

CHF 167.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NSN8-18GM50-2E2-PUR-S2D2

Tension de fonctionnement min.: 18 V

Tension de fonctionnement max.: 30 V

Tension de fonctionnement: 18 - 30 V

Type de contact: 2 NO (T)

Distance de commutation (max.): 8 mm

Sorties: PNP

Matériau du boîtier: laiton

Modèle: inductif

Propriété du matériau: nickelé

Type de montage: non affleurant

Taille: M18

Branchement: câble

Longueur de câble: 2 m

Spécificités: afficheur LED

Température min.: -25 °C

Température max.: 70 °C

: IP68
IP69

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Fréquence de commutation: 30 Hz

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2628048 Pepperl+Fuchs Capteur inductif NSN8-18GM50-2E2-PUR-S2D2 304276-000028 M18 non affleurant PNP

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628048 Pepperl+Fuchs Capteur inductif NSN8-18GM50-2E2-PUR-S2D2 304276-000028 M18 non affleurant PNP

Description

Distance de commutation : 8 mm, montage : non encastré, fonction de commutation : 2 x contact NO (NO), type de sortie : PNP, tension de fonctionnement : 18... 30 V, courant de fonctionnement : 1... 30 mA par sortie

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : 2 x contact NO (NO)Type de sortie : PNPIntervalle de commutation: 8 mmMontage : non encastréPolarité de sortie : DCDistance de commutation sécurisée : 0... 6,48 mm.Actionneur : élément de référence conforme à la norme en IEC 60947-5-2 (FE360 - ST37K) | 24 mm x 24 mm x 1 mmFacteur de réduction rAl: 0,5Facteur de réduction rCu: 0,5Facteur de réduction rV2A (1.4301) : 0,85Facteur de réduction rMS: 0,55Type de sortie : 4 filsDonnées caractéristiquesTension de fonctionnement : 18 ... 30 VTension : 24 VFréquence de commutation : 0... 30 HzHystérésis : type. 5%Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéRésistance à la surcharge : ouiCas de tension : ≤ 3 V | à IL (somme de toutes les sorties) max. 50 maTension d'isolation de référence: 30 VCourant de fonctionnement : 1... 30 mA par sortieCourant résiduel : 0... 0.5 mACourant à vide : ≤ 15 maTemps de veille : ≤ 300 ms.Affichage de l'état de commutation : LED, jauneAffichage d'erreur : LED, rougeCaractéristiques sécurité fonctionnelleNiveau d'intégrité de sécurité (SIL) : SIL 2Niveau de performance (PL) : PL dCatégorie : catégorie 2MTTFd: > 7500 A.Durée d'utilisation (TM) : 20 A.Degré de couverture du diagnostic (DC) : min. 60 %Distance d'arrêt sécurisée d'une PDDB : 12 mmConformité aux normes et aux directivesConformité aux normes NORMES : EN IEC 60947-5-2:2007 | EN IEC 60947-5-3:2013 | EN ISO 13849-1:2015 | EN IEC 61508:2010 | EN 62061:2005+AC:2010+A1:2013+A2:2015 | COMPATIBLE AVEC EN ISO 61131-2:2007 TYPE 1, 2, 3Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologué UL : cULus listed, usage général, classe 2 Power sourceHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 70 °C (-13 °C) 158 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Hauteur d'utilisation : ≤ 2000 m au-dessus de NNCaractéristiques mécaniquesType de raccordement : câble PUR, 2 mSection de câble : 0,34 mm2Matériau du boîtier : laiton, nickeléFace : PBTIndice de protection : IP68 / IP68Poids 92 gInformations généralesContenu de livraison : fourni avec 2 écrous avec denture de blocage
