Name: Pepperl+Fuchs Capteur inductif NEB12-18GM50-E2-5M 231733 M18 quasi affleurant PNP
Brand: Pepperl+Fuchs
SKU: 2628443
Availability: BackOrder

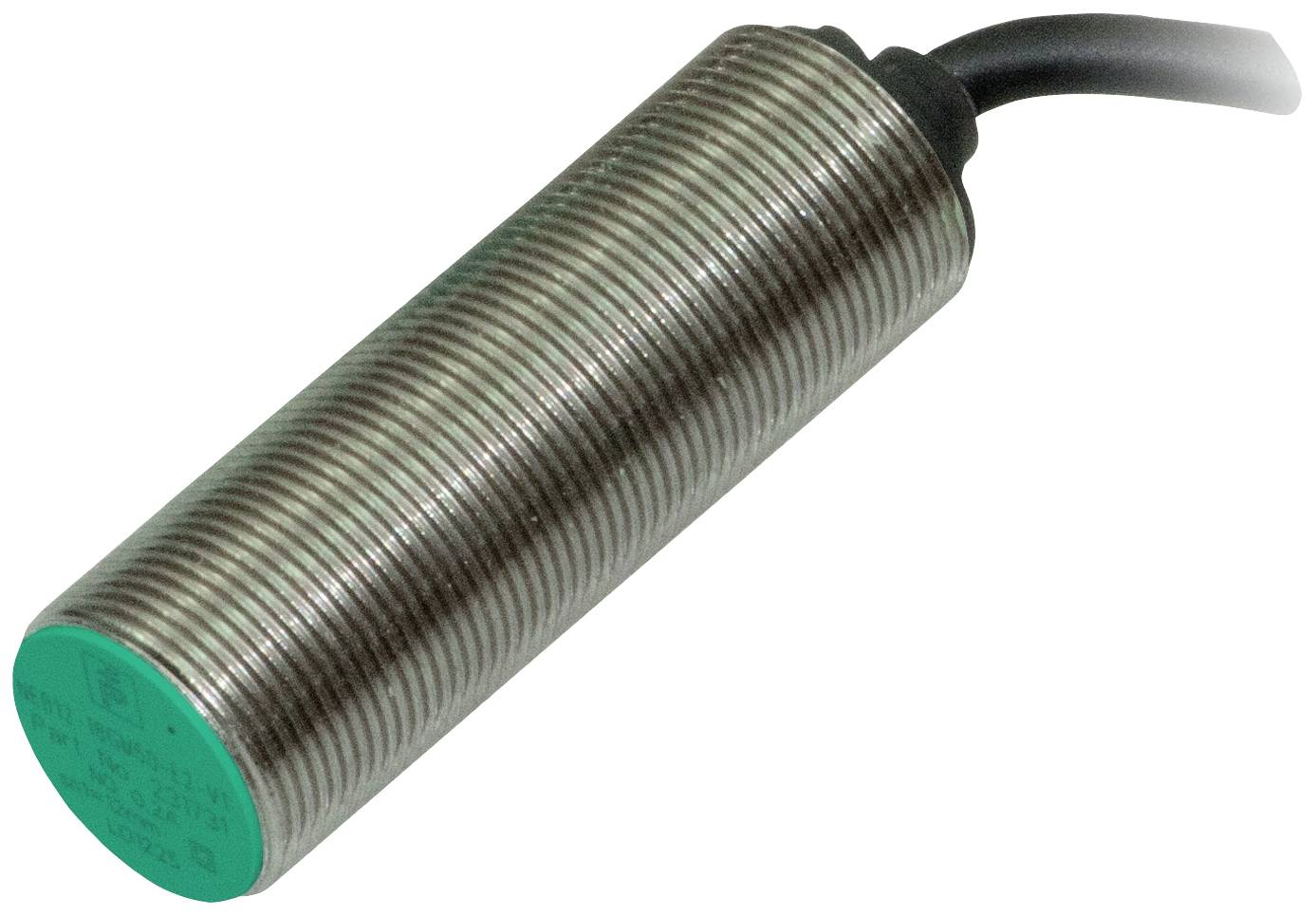

Un capteur cylindrique métallique cannelé avec connexion de câble, utilisé pour la détection d'objets dans des applications industrielles.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

30 V

Type de contact

1 NO (T)

Distance de commutation (max.)

12 mm

Sorties

PNP

Fiche technique (PDF)

Livraison le jeu. 19 novembre

Nombre

pièce(s)

Total (CHF 161.95 / pièce(s))

CHF 171.95

-6 %

CHF 161.95

Prix TVA incl.

uniquement CHF 20.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NEB12-18GM50-E2-5M

Tension de fonctionnement min.: 10 V

Tension de fonctionnement max.: 30 V

Tension de fonctionnement: 10 - 30 V

Type de contact: 1 NO (T)

Distance de commutation (max.): 12 mm

Sorties: PNP

Matériau du boîtier: laiton

Modèle: inductif

Propriété du matériau: nickelé

Type de montage: quasi affleurant

Taille: M18

Branchement: câble

Longueur de câble: 5 m

Température min.: -25 °C

Température max.: 85 °C

: IP67

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Fréquence de commutation: 500 Hz

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2628443 Pepperl+Fuchs Capteur inductif NEB12-18GM50-E2-5M 231733 M18 quasi affleurant PNP

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628443 Pepperl+Fuchs Capteur inductif NEB12-18GM50-E2-5M 231733 M18 quasi affleurant PNP

Description

Distance de commutation : 12 mm, montage : quasi encastré, fonction de commutation : contact NO (NO), type de sortie : PNP, tension de fonctionnement : 10... 30 V, courant de fonctionnement : 0... 200 mA

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : N/O (NO)Type de sortie : PNPIntervalle de commutation: 12 mmMontage/encastrement quasiment affleuréPolarité de sortie : DCDistance de commutation sécurisée : 0... 9,72 mmElément de commande : acier de construction, par ex. 1.0037, S235JR (anciennement ST37-2) | 36 mm x 36 mm x 1 mmFacteur de réduction rAl: 0,26Facteur de réduction rCu: 0,2Facteur de réduction rV2A (1.4301) : 0,63Facteur de réduction rMS: 0,33Type de sortie : 3 filsDonnées caractéristiquesConditions de montage A : en acier 1.0037 (ST37) : 4 mm B : 14 mm C : 36 mm F : 36 mmTension de fonctionnement : 10... 30 VFréquence de commutation : 0... 500 HzHystérésis : 0,12... 1,8 mmProtection contre l'inversion de polarité : ouiProtection contre les courts-circuits : momentanéRésistance à la surcharge : ouiSécurité de rupture de câble : ouiProtection par induction : ouiSous-impulsion d'activation : ouiOndulation : 10 %Cas de tension : ≤ 2 V.Précision de répétition 0,6 mmCourant de fonctionnement : 0... 200 mACourant résiduel : ≤ 10 μACourant à vide : ≤ 11 maTemps de veille : ≤ 50 ms.Affichage de l'état de commutation : LED, jauneCaractéristiques sécurité fonctionnelleMTTFd: 2650 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Conformité aux normes et aux directivesConformité aux normes Normes : en 60947-5-2:2007 | IEC 60947-5-2:2007Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologué UL : cULus listed, usage généralHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 85 °C (-13 °C) 185 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de raccordement : câble PUR, 5 mSection de câble : 0,34 mm2Matériau du boîtier : laiton, nickeléFace : PBTIndice de protection : IP67Poids 100 g
