Name: Pepperl+Fuchs Capteur inductif NBN8-18GM50-A0 326161-0126 M18 non affleurant NPN
Brand: Pepperl+Fuchs
SKU: 2627875
Availability: BackOrder

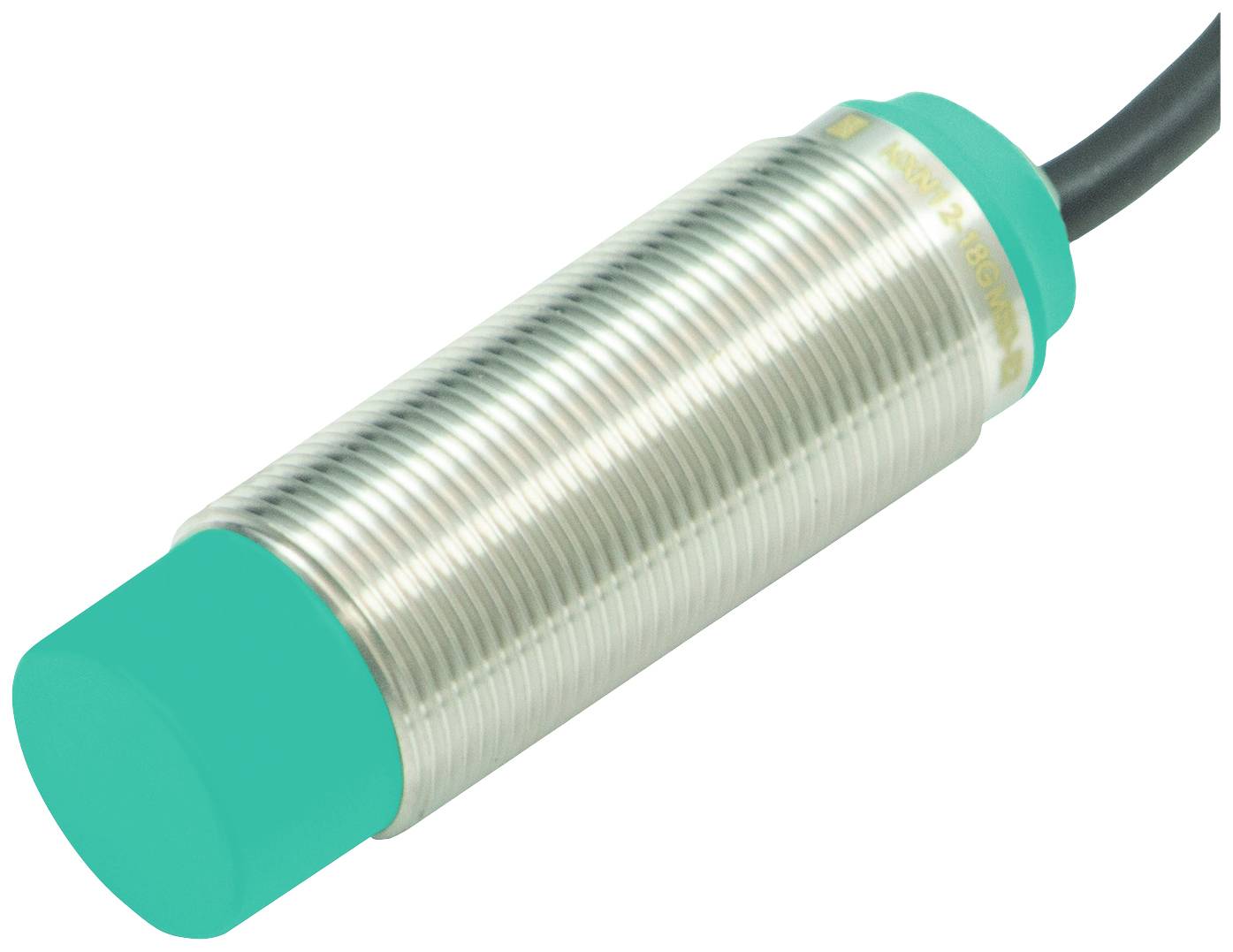

Un capteur inductif cylindrique avec boîtier métallique et tête de capteur verte, utilisé pour la détection d'objets dans l'industrie.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

36 V

Type de contact

Antivalent

Distance de commutation (max.)

8 mm

Sorties

NPN

Fiche technique (PDF)

Livraison le jeu., 24 décembre 2026

Nombre

pièce(s)

Total (CHF 99.95 / pièce(s))

CHF 99.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NBN8-18GM50-A0

Tension de fonctionnement min.: 5 V

Tension de fonctionnement max.: 36 V

Tension de fonctionnement: 5 - 36 V

Type de contact: Antivalent

Distance de commutation (max.): 8 mm

Sorties: NPN

Matériau du boîtier: laiton

Modèle: inductif

Type de montage: non affleurant

Taille: M18

Branchement: câble

Longueur de câble: 2 m

Température min.: -40 °C

Température max.: 85 °C

: IP68

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Fréquence de commutation: 1650 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2627875 Pepperl+Fuchs Capteur inductif NBN8-18GM50-A0 326161-0126 M18 non affleurant NPN

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2627875 Pepperl+Fuchs Capteur inductif NBN8-18GM50-A0 326161-0126 M18 non affleurant NPN

Description

Distance de commutation : 8 mm, montage : non encastré, fonction de commutation : antivalent, type de sortie : NPN, tension de fonctionnement : 5... 36 V, courant de fonctionnement : 0... 200 mA

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : antivalentType de sortie : NPNIntervalle de commutation: 8 mmMontage : non encastréPolarité de sortie : DCDistance de commutation sécurisée : 0... 6,48 mm.Elément de commande : acier de construction, par ex. 1.0037, S235JR (anciennement ST37-2) | 24 mm x 24 mm x 1 mmFacteur de réduction rAl: 0,44Facteur de réduction rCu: 0.42Facteur de réduction rV2A (1.4301) : 0,76Facteur de réduction rMS: 0,52Type de sortie : 4 filsDonnées caractéristiquesTension de fonctionnement : 5... 36 VFréquence de commutation : 0... 1650 HzHystérésis : type. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 1 V.Courant de fonctionnement : 0... 200 mACourant résiduel : max. 20 μACourant à vide : ≤ 15 maTemps de veille : ≤ 10 ms.Affichage de l'état de commutation : LED, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1708 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %ConformitéCONFORMITÉ AUX LABORATOIRES : VDMA 24364-C1/T100°C-W.Conformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Classe de protection : II Tension d'isolation de référence: 36 V Résistance aux chocs : 500 V.Homologué UL : cULus listed, usage général, classe 2 Power sourceHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -40 ... 85 °C (-40 °F) 185 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de connexion : câbleMatériau du boîtier : laiton, bronze blancFace : PBT, vertIndice de protection : IP68Câble ; Embouts : oui Diamètre du câble : 4,3 mm ± 0,15 mm Rayon de courbure : > 10 x diamètre du câble Matériau : PVC Couleur : noir Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Longueur : 2 mPoids 115 gCouple de serrage : 0... 30 NmInformations généralesContenu de livraison : fourni avec 2 écrous avec denture de blocage
