Name: Pepperl+Fuchs Capteur inductif NBN40-U4L-Z2 233002 non affleurant bifilaire
Brand: Pepperl+Fuchs
SKU: 2627878
Availability: BackOrder

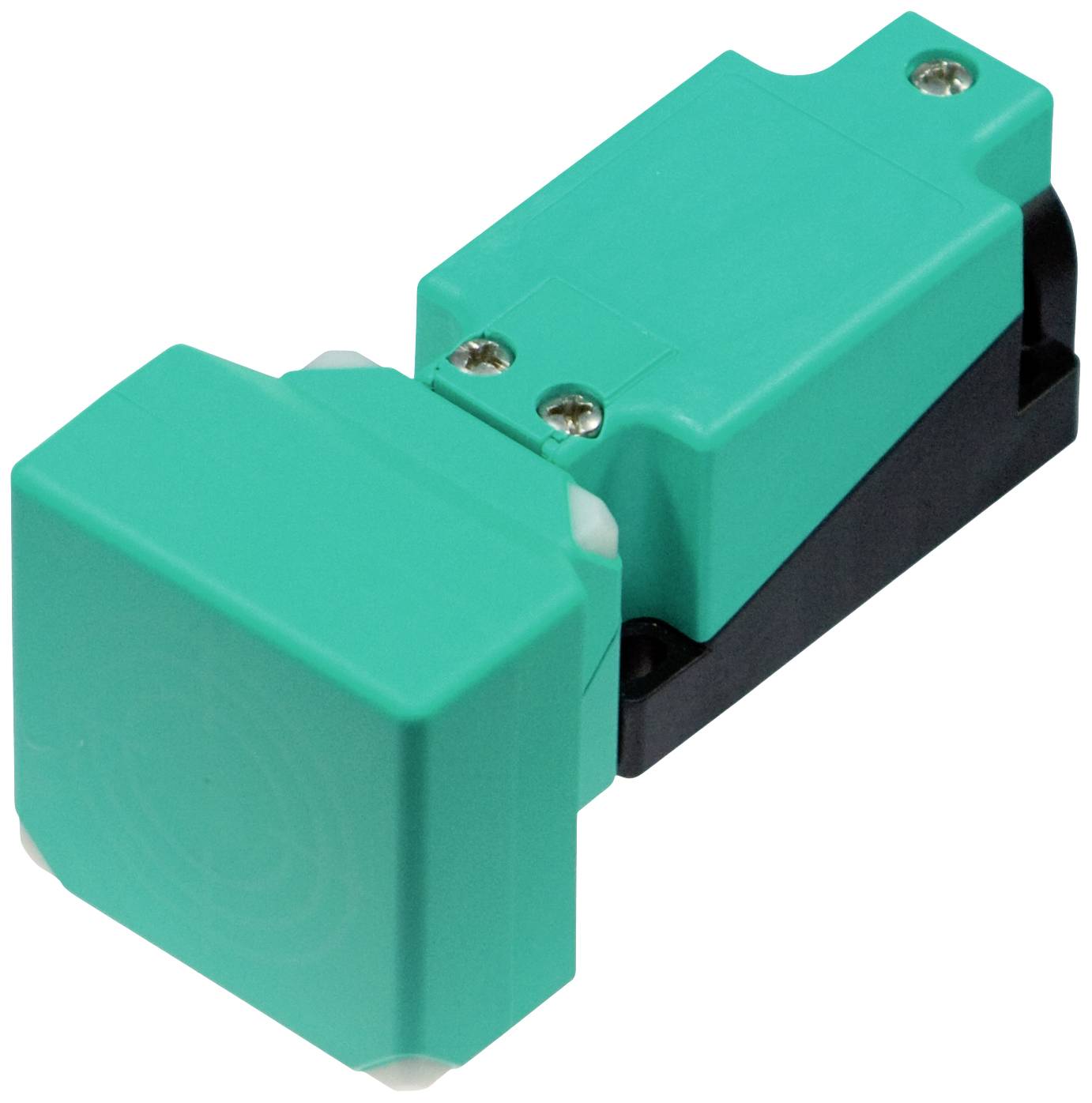

Un interrupteur de proximité carré, vert, avec une base noire. Il possède deux vis visibles sur le dessus.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

60 V/DC

Type de contact

1 NF (R)

1 NO (T)

Distance de commutation (max.)

40 mm

Sorties

bifilaire

Fiche technique (PDF)

Livraison le mer. 18 novembre

Nombre

pièce(s)

Total (CHF 123.95 / pièce(s))

CHF 123.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NBN40-U4L-Z2

Tension de fonctionnement min.: 5 V/DC

Tension de fonctionnement max.: 60 V/DC

Tension de fonctionnement: 5 - 60 V/DC

Type de contact: 1 NF (R)
1 NO (T)

Distance de commutation (max.): 40 mm

Sorties: bifilaire

Matériau du boîtier: PA

Modèle: inductif

Type de montage: non affleurant

Branchement: bornes à vis

Température min.: -25 °C

Température max.: 85 °C

: IP68
IP69K

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Fréquence de commutation: 100 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2627878 Pepperl+Fuchs Capteur inductif NBN40-U4L-Z2 233002 non affleurant bifilaire

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2627878 Pepperl+Fuchs Capteur inductif NBN40-U4L-Z2 233002 non affleurant bifilaire

Description

Distance de commutation : 40 mm, montage : non encastré, fonction de commutation : N/O/N/F (NO/NC), type de sortie : deux fils, tension de fonctionnement : 5... 60 V DC, courant de fonctionnement : 2... 200 mA

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : N/O/N/F (NO/NC)Type de sortie : deux filsIntervalle de commutation: 40 mmMontage : non encastréPolarité de sortie : DCDistance de commutation sécurisée : 0... 32,4 mmDistance de commutation réelle: 36... type 44 mm. 40 mmFacteur de réduction rAl: 0,39Facteur de réduction rCu: 0,37Facteur de réduction rV2A (1.4301) : 0,76Type de sortie : 2 filsDonnées caractéristiquesTension de fonctionnement : 5... 60 V/ DCFréquence de commutation : 0... 100 HzHystérésis : 1... 10 types. 5 %Protection contre les inversions de polarité : tolérante aux inversions de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 5 V.Chute de tension à IL Cas de tension IL = 100ma, Elément de commutation on :... 5 VTension d'isolation de référence: 60 VCourant de fonctionnement : 2... 200 mACourant résiduel : 0... type 1 ma. 0,7 maAffichage de l'état de commutation : 2 LED, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1170 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Conformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsClasse de protection : II Tension d'isolation de référence: 60 V Résistance aux chocs nominale : 800 V.Homologué UL : cULus listed, usage généralHomologation CCC : certification Certified by China Compulsory (CCC)Conditions ambiantesTempérature ambiante: -25 ... 85 °C (-13 °C) 185 °F)Température de stockage : de -25 ...+70 °C 85 °C (-13 °C) 185 °F)Caractéristiques mécaniquesType de branchement : bornier à visInformations de raccordement : un maximum de 2 conducteurs avec la même section de câble peut être monté sur un point de serrage ! Couple de serrage 1,2 Nm + 10 %Section de câble : jusqu'à 2,5 mm2 Section de câble la plus petite : sans embouts de câble 0,5 mm2 , avec embouts de câble 0,34 mm2 Section de câble maximale : sans embouts de câble 2,5 mm2 , avec embouts de câble 1,5 mm2Matériau du boîtier : PA/métalFace : PAPartie inférieure du boîtier : métalIndice de protection : IP68 / IP69KPoids 225 gRemarque : couple de serrage : 1,8 Nm (boîtier)
