Name: Pepperl+Fuchs Capteur inductif NBB20-U4-E2-V1 203063 M12 affleurant PNP
Brand: Pepperl+Fuchs
SKU: 2628281
Availability: BackOrder

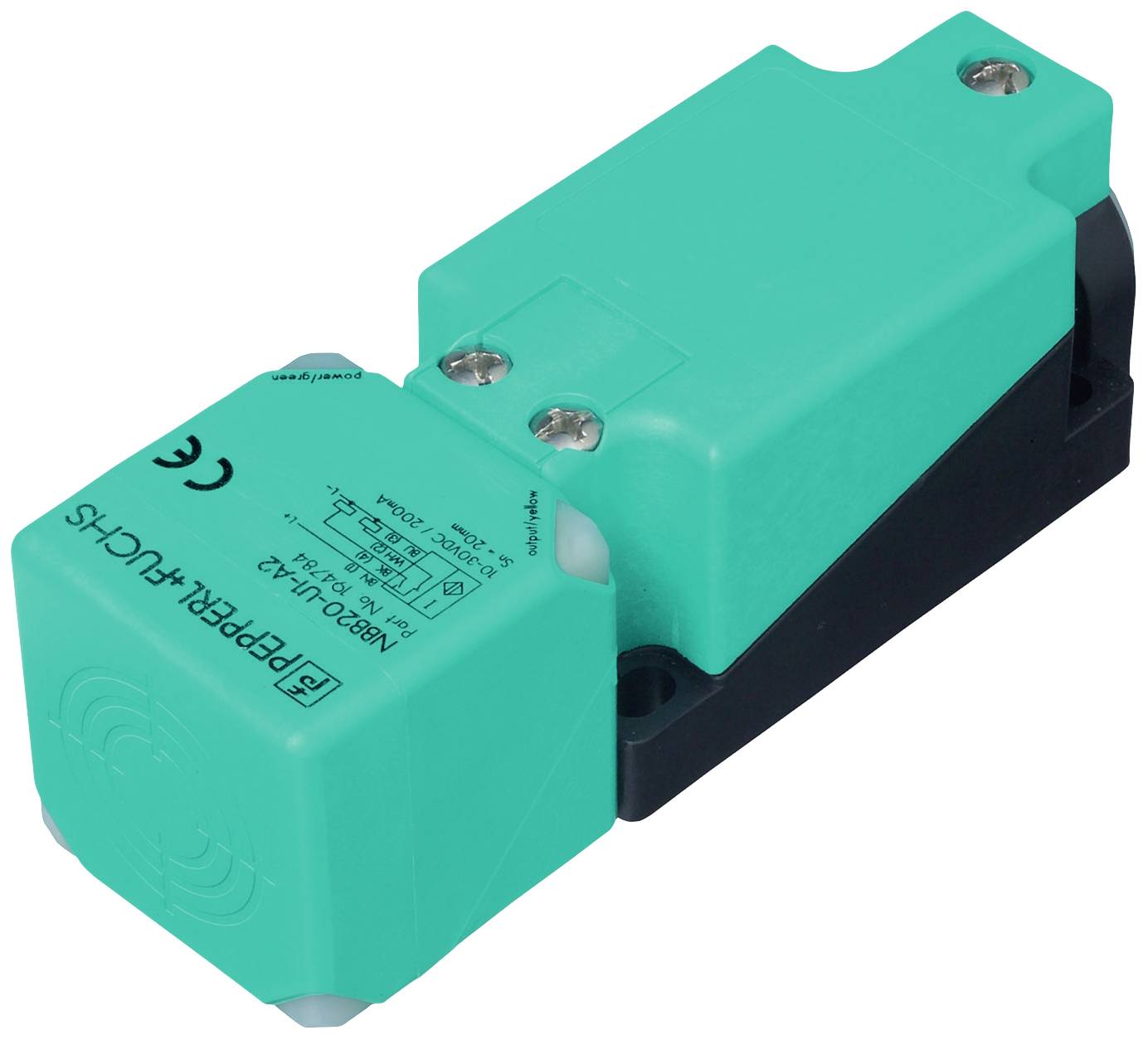

Un capteur rectangulaire de couleur turquoise portant l'inscription 'Pepperl+Fuchs'. Deux vis argentées sont situées en haut pour la fixation.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

30 V/DC

Type de contact

1 NO (T)

Distance de commutation (max.)

20 mm

Sorties

PNP

Fiche technique (PDF)

Livraison le lun. 7 décembre

Nombre

pièce(s)

Total (CHF 129.95 / pièce(s))

CHF 129.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NBB20-U4-E2-V1

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Type de contact: 1 NO (T)

Distance de commutation (max.): 20 mm

Sorties: PNP

Matériau du boîtier: Polyamide

Modèle: inductif

Propriété du matériau: revêtement par poudre

Type de montage: affleurant

Taille: M12

Branchement: fiche mâle M12, 4 pôles

Spécificités: afficheur LED

Température min.: -25 °C

Température max.: 85 °C

: IP68
IP69K

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Fréquence de commutation: 440 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2628281 Pepperl+Fuchs Capteur inductif NBB20-U4-E2-V1 203063 M12 affleurant PNP

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628281 Pepperl+Fuchs Capteur inductif NBB20-U4-E2-V1 203063 M12 affleurant PNP

Description

Distance de commutation : 20 mm, montage : encastré, fonction de commutation : N/O (NO), type de sortie : PNP, tension de fonctionnement : 10... 30 V DC, courant de fonctionnement : 0... 200 mA

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : N/O (NO)Type de sortie : PNPIntervalle de commutation: 20 mmMontage affleuréPolarité de sortie : DCDistance de commutation sécurisée : 0... 16,2 mmDistance de commutation réelle : 18... type 22 mm. 20 mmFacteur de réduction rAl: 0,33Facteur de réduction rCu: 0,31Facteur de réduction rV2A (1.4301) : 0,74Facteur de réduction rMS: 0,41Type de sortie : 3 filsDonnées caractéristiquesTension de fonctionnement : 10... 30 V DCFréquence de commutation : 0... 440 HzHystérésis : type. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 2 V.Courant de fonctionnement : 0... 200 mACourant à vide : ≤ 20 maTemps de veille : 80 ms.Affichage de la tension de fonctionnement : LED, vertAffichage de l'état de commutation : LED, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1289 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Conformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsHomologué UL : cULus listed, usage généralHomologation CSA : cCSAus listed, usage généralHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 85 °C (-13 °C) 185 °F)Caractéristiques mécaniquesType de raccordement : connecteur M12 x 1, 4 pôlesMatériau du boîtier : PA/métal avec revêtement en poudre époxyFace : PAPartie inférieure du boîtier : métalIndice de protection : IP68 / IP69KPoids 225 gRemarque : couple de serrage : 1,8 Nm (boîtier)
