Name: Pepperl+Fuchs Capteur inductif NBB15-30GM30-A2 326161-0158 M30 affleurant PNP
Brand: Pepperl+Fuchs
SKU: 2627995
Availability: BackOrder

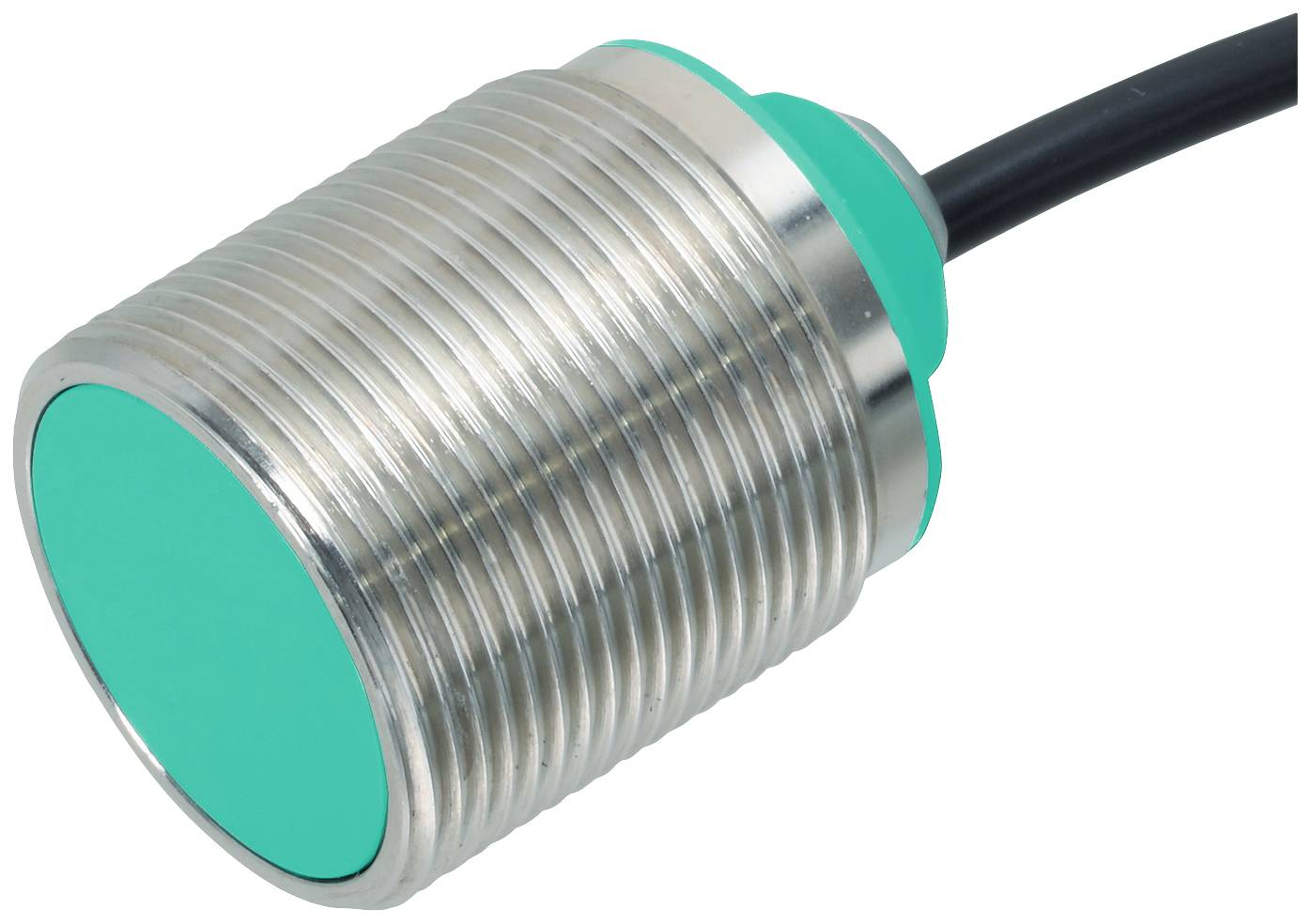

Un capteur de proximité cylindrique avec boîtier métallique et tête de capteur verte, relié par un câble pour des applications industrielles.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

36 V

Type de contact

Antivalent

Distance de commutation (max.)

15 mm

Sorties

PNP

Fiche technique (PDF)

Livraison le jeu., 24 décembre 2026

Nombre

pièce(s)

Total (CHF 109.95 / pièce(s))

CHF 109.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: NBB15-30GM30-A2

Tension de fonctionnement min.: 5 V

Tension de fonctionnement max.: 36 V

Tension de fonctionnement: 5 - 36 V

Type de contact: Antivalent

Distance de commutation (max.): 15 mm

Sorties: PNP

Matériau du boîtier: laiton

Modèle: inductif

Type de montage: affleurant

Taille: M30

Branchement: câble

Longueur de câble: 2 m

Température min.: -40 °C

Température max.: 85 °C

: IP68

Contenu: 1 pc(s)

Fonction de charge sans fil: non

Fréquence de commutation: 550 Hz

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2627995 Pepperl+Fuchs Capteur inductif NBB15-30GM30-A2 326161-0158 M30 affleurant PNP

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2627995 Pepperl+Fuchs Capteur inductif NBB15-30GM30-A2 326161-0158 M30 affleurant PNP

Description

Distance de commutation : 15 mm, montage : encastré, fonction de commutation : antivalent, type de sortie : PNP, tension de fonctionnement : 5... 36 V, courant de fonctionnement : 0... 200 mA

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : antivalentType de sortie : PNPIntervalle de commutation: 15 mmMontage affleuréPolarité de sortie : DCDistance de commutation sécurisée : 0... 12.15 mmElément de commande : acier de construction, par ex. 1.0037, S235JR (anciennement ST37-2) | 45 mm x 45 mm x 1 mmFacteur de réduction rAl: 0,45Facteur de réduction rCu: 0,43Facteur de réduction rV2A (1.4301) : 0,73Facteur de réduction rMS: 0,53Type de sortie : 4 filsDonnées caractéristiquesTension de fonctionnement : 5... 36 VFréquence de commutation : 0... 550 HzHystérésis : type. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 1 V.Courant de fonctionnement : 0... 200 mACourant résiduel : max. 20 μACourant à vide : ≤ 15 maTemps de veille : ≤ 10 ms.Affichage de l'état de commutation : LED, jauneCaractéristiques sécurité fonctionnelleMTTFd: 1248 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %ConformitéCONFORMITÉ AUX LABORATOIRES : VDMA 24364-C1/T100°C-W.Conformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Classe de protection : II Tension d'isolation de référence: 36 V Résistance aux chocs : 500 V.Homologué UL : cULus listed, usage général, classe 2 Power sourceHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -40 ... 85 °C (-40 °F) 185 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de connexion : câbleMatériau du boîtier : laiton, bronze blancFace : PBT, vertIndice de protection : IP68Câble ; Embouts : oui Diamètre du câble : 4,3 mm ± 0,15 mm Rayon de courbure : > 10 x diamètre du câble Matériau : PVC Couleur : noir Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Longueur : 2 mPoids 164 gCouple de serrage : 0... 30 NmInformations généralesContenu de livraison : fourni avec 2 écrous avec denture de blocage
