Name: Pepperl+Fuchs Capteur capacitif CBN7-F46-E2 239734 non affleurant PNP
Brand: Pepperl+Fuchs
SKU: 2628263
Availability: BackOrder

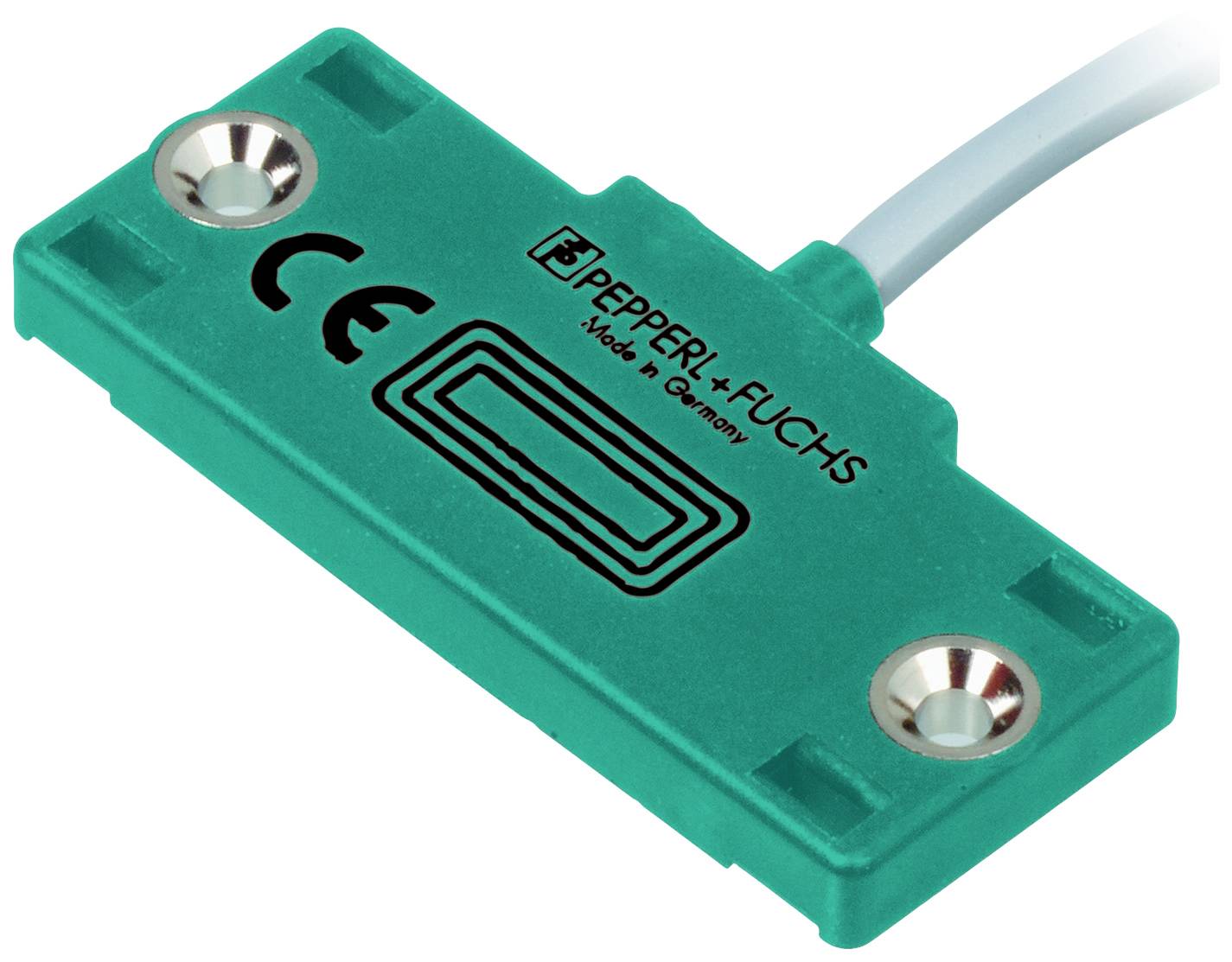

Un capteur rectangulaire de Pepperl+Fuchs en vert portant le marquage CE. Deux trous de fixation et un raccordement de câble sont visibles.

Photo non contractuelle

Type de produit

Capteur

Tension de fonctionnement max.

30 V/DC

Type de contact

1 NO (T)

Distance de commutation (max.)

7 mm

Sorties

PNP

Fiche technique (PDF)

Livraison le mer., 9 décembre 2026

Nombre

pièce(s)

Total (CHF 109.95 / pièce(s))

CHF 115.95

-5 %

CHF 109.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Capteur

Type: CBN7-F46-E2

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Type de contact: 1 NO (T)

Distance de commutation (max.): 7 mm

Sorties: PNP

Matériau du boîtier: PBT

Modèle: capacitif

Type de montage: non affleurant

Branchement: câble

Longueur de câble: 2 m

Spécificités: afficheur LED

Température min.: -25 °C

Température max.: 70 °C

: IP67

Largeur: 5 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2628263 Pepperl+Fuchs Capteur capacitif CBN7-F46-E2 239734 non affleurant PNP

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628263 Pepperl+Fuchs Capteur capacitif CBN7-F46-E2 239734 non affleurant PNP

Description

Distance de commutation : 7 mm, montage : non encastré, fonction de commutation : N/O (NO), type de sortie : PNP, tension de fonctionnement : 10... 30 V DC

Ce texte a été traduit par une machine.

Modèle

Données généralesFonction de commutation : N/O (NO)Type de sortie : PNPIntervalle de commutation: 7 mmMontage : non encastréPolarité de sortie : DCDistance de commutation sécurisée : 0... 5.67 mmType de sortie : 3 filsDonnées caractéristiquesConditions de montage B : 5 mm C : 20 mm F : 20 mm / 50 mmTension de fonctionnement : 10... 30 V DCFréquence de commutation : 0... 5 HzHystérésis : 1... 10 types. 5 %Protection contre l'inversion de polarité : protection contre l'inversion de polaritéProtection contre les courts-circuits : momentanéCas de tension : ≤ 2 V.Chute de tension à IL Cas de tension IL = 10ma, Elément de commutation on : 0,8... 2,2 V type 1,4 VCourant de fonctionnement : 0... 100 mACourant de fonctionnement le plus faible : 0 maCourant résiduel : 0... 0,5 ma type. 0,01 ma Courant résiduel TU =40 °C Elément de commutation OFF: ≤ 100 μACourant à vide : ≤ 15 maTemps de veille : ≤ 50 ms.Affichage de l'état de commutation : LED, jauneCaractéristiques sécurité fonctionnelleMTTFd: 673 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesLED jaune : affichage de l'état de commutationConformité aux normes et aux directivesConformité aux normes NORMES : EN 60947-5-2:2007 | EN 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Homologations et certificatsHomologué UL : cULus listed, usage généralHomologation CSA : cCSAus listed, usage généralHomologation CCC : les produits dont la tension de fonctionnement maximale est ≤36 V ne sont pas soumis à autorisation et ne sont donc pas munis d'un marquage CCC.Conditions ambiantesTempérature ambiante: -25 ... 70 °C (-13 °C) 158 °F)Température de stockage: -40 ... 85 °C (-40 °F) 185 °F)Caractéristiques mécaniquesType de raccordement : câble PVC, 2 mSection de câble : 0,14 mm2Matériau du boîtier : PBTFace : PBTIndice de protection : IP67
