Name: Pepperl+Fuchs Barrière photoélectrique à réflexion OBT150-R100-2EP-IO-0,3M-V1 267075-100506 push-pull avec inversion Inv
Brand: Pepperl+Fuchs
SKU: 2627813
Availability: BackOrder

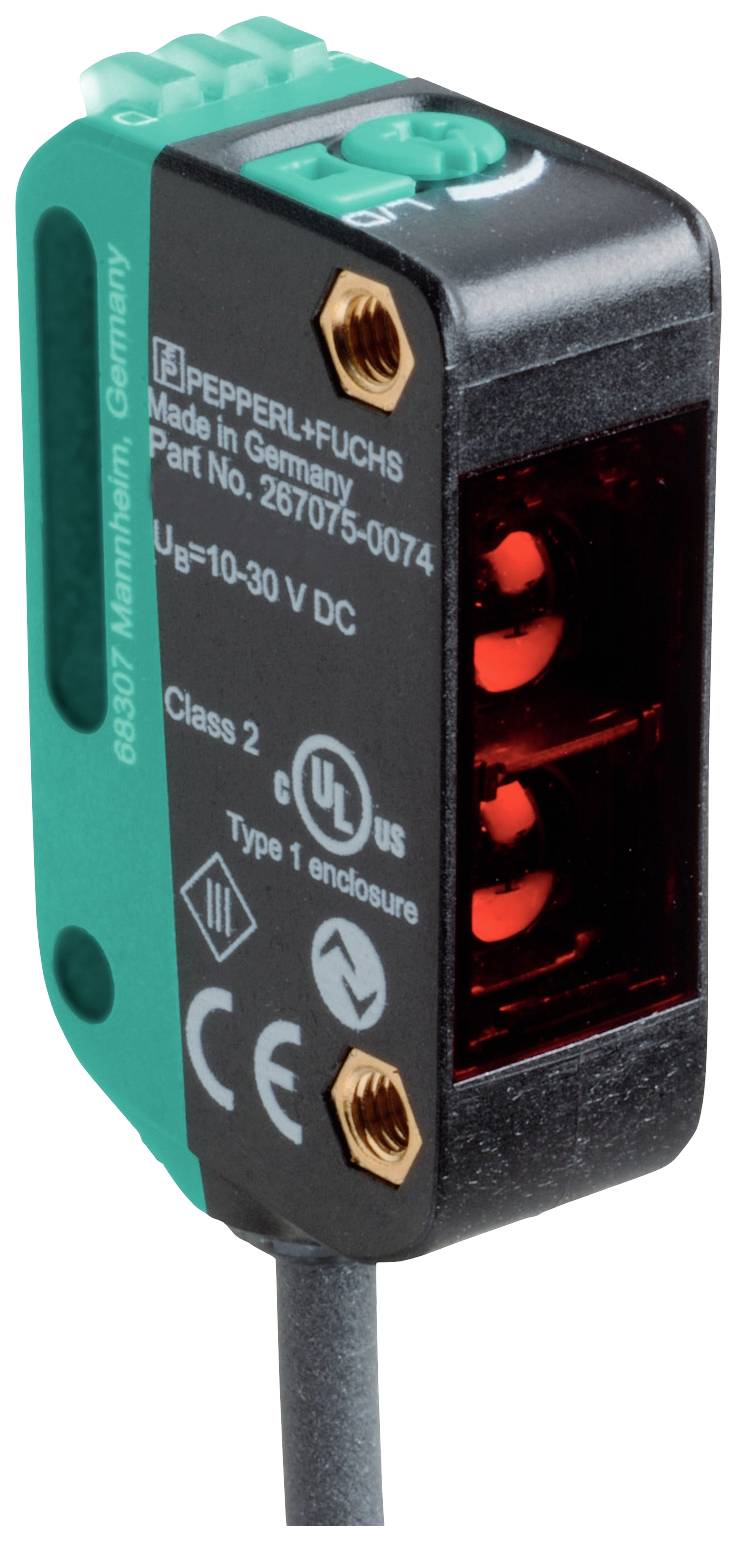

Capteur Pepperl+Fuchs, forme rectangulaire, Fabriqué en Allemagne, Numéro de modèle 267075-0074, Tension 10-30 V DC, Certifié UL.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Barrière photoélectrique à réflexion

Fonctions

Inverseur (Light-ON / Dark-ON)

Tension de fonctionnement max.

30 V/DC

Branchement

M12, 4 pôles

Fiche technique (PDF)

Livraison le jeu., 31 décembre 2026

Nombre

pièce(s)

Total (CHF 143.95 / pièce(s))

CHF 143.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type d'emballage: Piece

Type de produit: Barrière photoélectrique à réflexion

Type: OBT150-R100-2EP-IO-0,3M-V1

Modèle: push-pull avec inversion

Fonctions: Inverseur (Light-ON / Dark-ON)

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 1 ms

Sorties: NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture

Fréquence de commutation: 500 Hz

Branchement: M12, 4 pôles

Longueur de câble: 0.3 m

Matériau du boîtier: Polycarbonate

Type d'émetteur: Led rouge

: 150 mm

Température min.: -40 °C

Température max.: 60 °C

Largeur: 11 mm

Hauteur: 37.1 mm

Profondeur: 21.5 mm

Dim.: (l x H x P) 11 x 37.1 x 21.5 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2627813 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT150-R100-2EP-IO-0,3M-V1 267075-100506 push-pull avec inversion Inv

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2627813 Pepperl+Fuchs Barrière photoélectrique à réflexion OBT150-R100-2EP-IO-0,3M-V1 267075-100506 push-pull avec inversion Inv

Description

Plage de mesure : 5... 150 mm, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : NPN N/O / commutation clair, PNP N/F / commutation foncé, IO-Link /Q - Pin2 : NPN N/F / commutation foncé, PNP N/O / commutation claire, raccordement : câble fixe 300 mm avec connecteur M12 x 1, 4 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble fixé -25 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacé

Ce texte a été traduit par une machine.

Modèle

Données généralesPlage de mesure : 5... 150 mmPlage de mesure min. : 5... 25 mmPlage de mesure max. : 5... 150 mmPlage de réglage : 25... 150 mmObjet de référence : blanc standard, 100 mm x 100 mmEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDifférence noir et blanc (6%/90%) : < 5% à 150 mmDiamètre du spot lumineux : env. 10 mm à une distance de 150 mmAngle d'ouverture: environ 3 °Limite d'éclairage extérieur : en 60947-5-2 : 40000 luxCaractéristiques sécurité fonctionnelleMTTFd: 600 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | statique on - objet détecté | statique OFF - objet non détectéEléments de commande : interrupteur lumineux/noirEléments de commande : réglage de la largeur de la toucheDonnées électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : < 25 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Version IO-Link : 1.1Profil de l'appareil : capteur SmartID appareil : 0x11060E (1115662)Taux de transfert : COM2 (38,4 Kbits/s)Min. Temps de cycle : 2,3 ms.Largeur des données de processus : entrée des données de processus 1 bit | sortie des données de processus 2 bitsPrise en charge du mode SIO : ouiType de port maître compatible : ASortieType de circuit : le type de circuit du capteur est commutable. L'état de livraison est le suivant : | C/Q - Pin4 : NPN N/O / à commutation claire, PNP N/F / à commutation foncée, IO-Link | /Q - Pin2 : NPN N/F / à commutation foncée, PNP N/O / à commutation claireSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 500 HzTemps de réponse : 1 ms.ConformitéInterface de communication : IEC 61131-9Norme du produit : en 60947-5-2Homologations et certificatsCONFORMITÉ EAC : TR CU 020/2011Homologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F), câble posé fermement | -25... 60 °C (-13 °C) 140 °F), câble ne peut pas être déplacéTempérature de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 11 mmHauteur du boîtier : 37,1 mmProfondeur du boîtier : 21,5 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KRaccordement : câble fixe 300 mm avec connecteur M12 x 1, 4 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAPoids env. 17 gLongueur de câble : 0,3 m
