Name: Pepperl+Fuchs Barrière lumineuse unidirectionnelle OBE12M-R101-S2EP1-IO-V31 322705 commutation en réception, commutation
Brand: Pepperl+Fuchs
SKU: 2628885
Availability: BackOrder

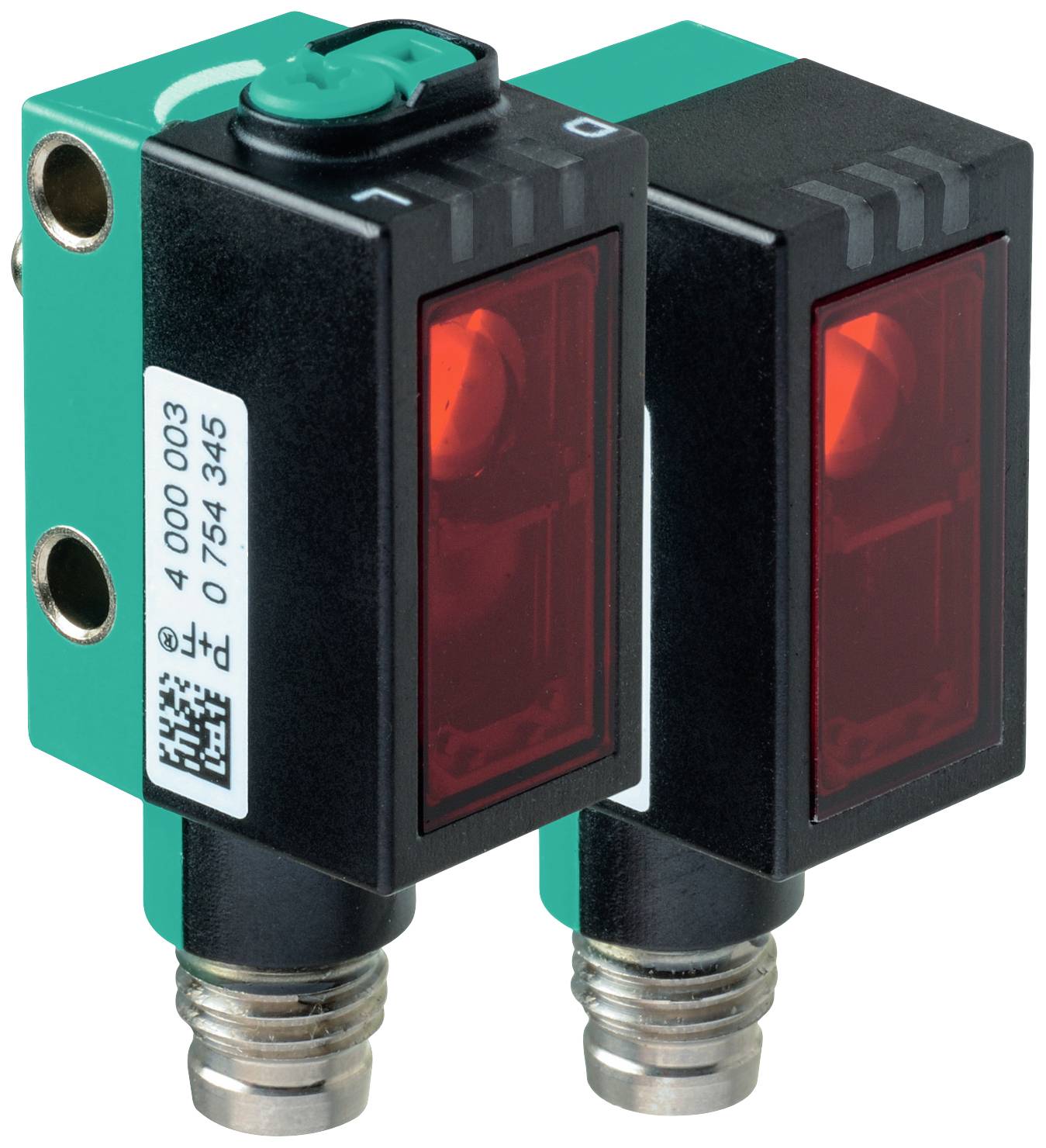

Deux capteurs optoélectroniques compacts, rectangulaires, avec un boîtier vert et une fenêtre de lumière rouge, adaptés aux applications industrielles.

Photo non contractuelle

Type de produit

Barrière lumineuse unidirectionnelle

Fonctions

commutation en réception

commutation sans réception

Inverseur (Light-ON / Dark-ON)

Tension de fonctionnement max.

30 V/DC

Branchement

câble avec connecteur M8 4 pins

Type

OBE12M-R101-S2EP1-IO-V31

Fiche technique (PDF)

Livraison le ven. 4 décembre

Nombre

pièce(s)

Total (CHF 119.95 / pièce(s))

CHF 119.95

Prix TVA incl.

uniquement CHF 15.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type de produit: Barrière lumineuse unidirectionnelle

Type: OBE12M-R101-S2EP1-IO-V31

Fonctions: commutation en réception
commutation sans réception
Inverseur (Light-ON / Dark-ON)

Tension de fonctionnement min.: 10 V/DC

Tension de fonctionnement max.: 30 V/DC

Tension de fonctionnement: 10 - 30 V/DC

Temps de réponse: 0.5 ms

Sorties: NPN, ouvert
NPN, fermé
PNP, ouverture
PNP, fermeture

Fréquence de commutation: 1000 Hz

Branchement: câble avec connecteur M8 4 pins

Matériau du boîtier: Polycarbonate

Type d'émetteur: Led rouge

: 15 m

Température min.: -40 °C

Température max.: 60 °C

Largeur: 13.9 mm

Hauteur: 41.4 mm

Profondeur: 18.3 mm

Dim.: (l x H x P) 13.9 x 41.4 x 18.3 mm

Contenu: 1 pc(s)

Fonction de charge sans fil: non

UKCA: oui

Documents & téléchargements

Fiche technique

Fiche technique 2628885 Pepperl+Fuchs Barrière lumineuse unidirectionnelle OBE12M-R101-S2EP1-IO-V31 322705 commutation en réception, commutation

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2628885 Pepperl+Fuchs Barrière lumineuse unidirectionnelle OBE12M-R101-S2EP1-IO-V31 322705 commutation en réception, commutation

Description

Portée : 0... 12 m, émetteur de lumière : LED, type de lumière : rouge, éclairage alternatif, sortie de signal : 2 sorties de contre-action, Protégé contre les courts-circuits, protégé contre l'inversion de polarité, contre les surtensions, type d'interface : IO-Link ( via C/Q = broche 4), type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : C/Q - Pin4 : NPN NF / à commutation claire, PNP N/O / commutation foncé, IO-Link /Q - Pin2 : NPN N/O / commutation foncé, PNP N/F / commutation claire, raccordement : connecteur d'appareil M8 x 1, 4 pôles, tension de fonctionnement : 10... 30 V DC, température ambiante: -40 ... 60 °C (-40 °F) 140 °F)

Ce texte a été traduit par une machine.

Modèle

AccessoiresEMETTEUR : OBE12M-R101-S-IO-V31RÉCEPTEUR : OBE12M-R101-2EP1-IO-V31Données généralesPortée : 0... 12 mPortée : 15 mEMETTEUR de lumière : LEDType de lumière: rouge, lumière alternanteIdentification du groupe de risques LED : groupe libreDiamètre du spot lumineux : env. 65 mm à une distance de 1 M.Ouverture angulaire : 3,7 °Limite d'éclairage extérieur : en 60947-5-2 : 30000 luxCaractéristiques sécurité fonctionnelleMTTFd: 462 A.Durée d'utilisation (TM) : 20 A.Taux de couverture du diagnostic (DC) : 0 %Affichage/commandesVoyant d'alimentation : LED verte : | allumé en statique - Power-on | clignotant (4 Hz) - court-circuit | clignotant avec une courte interruption (1 Hz) - mode IO-LinkAffichage de fonction : LED jaune : | allumé en statique - voie de lumière libre | éteint en statique - objet détecté | clignotant (4 Hz) - dépassement de la réserve de fonctionEléments de commande : récepteur : commutateur lumineux/noirCommandes : récepteur : réglage de la sensibilitéAffichage du paramétrage : communication IO-Link : LED verte brièvement désactivée (1 Hz)Données électriquesTension de fonctionnement : 10... 30 V DCOndulation : max. 10 %Courant à vide : émetteur : ≤ 14 ma | récepteur : ≤ 13 ma à une tension d'alimentation de 24 V.Indice de protection: IIIInterfaceType d'interface : IO-Link ( via C/Q = broche 4)Taux de transfert : COM2 (38,4 Kbits/s)IO-Link version 1.1Min. Temps de cycle : 2,3 ms.Largeur des données de process : émetteur : | sortie des données de process : 2 bits | récepteur : | entrée des données de process : 2 bits | sortie des données de process : 2 bitsPrise en charge du mode SIO : ouiID appareil : émetteur : 0x110401 (1115137) | récepteur : 0x11030A (1114890)Type de port maître compatible : AEntréeEntrée de test : coupure de l'émetteur àla sortie +U B. Type de circuit : le type de circuit du capteur est commutable. L'état de livraison est : | C/Q - Pin4 : NPN NF / à commutation claire, PNP NO / commutation foncé, IO-Link | /Q - Pin2 : NPN N/O / commutation foncé, PNP N/F / à commutation claireSortie de signal : 2 sorties de contre-courant, protégé contre les courts-circuits, protégé contre l'inversion de polarité, résistant aux surtensionsTension de commutation max 30V/DCCourant de commutation : max. 100 ma, charge ohmiqueCatégorie d'utilisation : DC-12 et DC-13Cas de tension : ≤ 1,5 V DCFréquence de commutation : 1000 HzTemps de réponse : 0,5 ms.Conformité aux normes et aux directivesConformité aux directives DIRECTIVE CEM 2004/108/CE : EN 60947-5-2:2007+A1:2012Conformité aux normes NORME DU PRODUIT : EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012 NORMES : UL 60947-5-2: 2014 | IEC 61131-9:2013 | EN 62471:2008 | EN 61131-9:2013Homologations et certificatsHomologation UL : E87056, cULus listed, bloc d'alimentation « classe 2 », type de notation 1Conditions ambiantesTempérature ambiante: -40 ... 60 °C (-40 °F) 140 °F) | Température de stockage: -40 ... 70 °C (-40 °F) 158 °F)Caractéristiques mécaniquesLargeur boîtier : 13,9 mmHauteur du boîtier : 41,4 mmProfondeur du boîtier : 18,3 mmINDICE DE PROTECTION : IP67 / IP69 / IP69KConnexion : connecteur M8 x 1, 4 pôlesMatière Boîtier : PC (polycarbonate) Sortie de lumière : PMMAMasse : émetteur : env. 10 g récepteur : env. 10 g
