PCE Instruments Testeur d'installation Norme VDE 0100
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Points forts & détails
PROFESSIONNEL. CALIBRATED. ÉQUIPEMENT. PCE-ITE 55B
- Appareil de mesure multifonction pour le contrôle de la sécurité électrique selon en 61557 et DIN VDE0100
- RCD TYPE A, AC, B, B+ ET F
- Testeur d'installation avec sangle de transport
- Test rapide sur les installations fixes
- Résistance d'isolation
- Impédance de boucle
- Tensions de test et courants d'erreur commutables
- Langues du menu : allemand et anglais
- Impédance de ligne et de boucle d'erreur
- Test de continuité
- Tension, champ de rotation et fréquence
- Test des stations de charge EV avec adaptateur de test en option
- Avec câbles de test
Caractéristiques techniques
- Tension alternative AC
- Plage de mesure 0 V... +550 V
- Résolution 1 V.
- Précision : ±2 % + 2 chiffres)
- Résistance d'isolation
- Tension de test DC 50 V.
- Plage de mesure 0,1 M Ω... +80 M Ω
- Résolution 0,001 MΩ (0.100... 1,999)
- 0,01 MΩ (2,00... 80.00)
- Précision : ±5 % + 3 chiffres)
- Résistance d'isolation
- TENSION DE TEST DC 100 V, 250 V.
- Plage de mesure 0,1 M Ω... +199,9 M Ω
- Résolution 0,001 MΩ (0,100... 1,999)
- 0,01 MΩ (2,00... 99,99)
- 0,1 MΩ (100,0... 199,9)
- Précision : ±5 % + 3 chiffres)
- Résistance d'isolation
- TENSION DE TEST DC 500 V, 1000 V.
- Plage de mesure 0,1 M Ω... +199,9 M Ω
- Résolution
- 0,001 MΩ (0,100... 1,999)
- 0,01 MΩ (2,00... 99,99)
- 0,1 MΩ (100,0... 199,9)
- Précision : ±2 % + 3 chiffres)
- Résistance d'isolation
- TENSION DE TEST DC 500 V, 1000 V.
- Plage de mesure +200 M Ω... +999 M Ω
- Résolution 1 MΩ
- Précision : ±10 %
- Test de continuité
- Plage de mesure 0,1 Ω... 20 Ω
- Résolution 0,01 Ω
- Précision : ±3 % + 3 chiffres)
- Test de continuité
- Plage de mesure +20 Ω... +1999 Ω
- Résolution 0,1 Ω (20,0 Ω... 99,9 Ω)
- 1 Ω (100 Ω... 1999 Ω)
- Précision : ±5 %
- Impédance
- Plage de mesure 0,25 Ω... +9999 Ω
- Résolution 0.01 Ω (0.20... 19,99)
- 0,1 Ω (20,0... 99,9)
- 1 Ω (100... 9999)
- Précision : ±5 % + 5 chiffres)
- Fréquence
- Plage de mesure +10 Hz... +499,9 Hz
- Résolution 0,1 Hz
- Précision: 0,2 % + 1 digit
- Écran couleur TFT type
- Taille de l'écran : 3,3 pouces
- Norme(s) EN61557, DIN VDE 0100
- Durée de fonctionnement 15 h
- Arrêt automatique réglable 0.5... 60 min.
- Arrêt automatique désactivable oui
- Courant de test RCD caractéristique A, AC
- Courant de déclenchement RCD 650 ma, 500 ma, 30 ma, 6 ma, 300 ma, 10 ma, 1000 ma, 100 ma
- Temps de déclenchement RCD 0... 500 ms.
- Tension de contact 0... 99.9 V
- Langue du menu allemand, anglais
- Classe de protection (appareil) IP42
- Alimentation de la batterie, bloc d'alimentation
- Poids : 1300 g
- Poids de l'appareil avec livraison 1750 g
- Poids de l'appareil avec livraison et emballage de 1930 g
- Dimensions (L x L x H) 250 x 135 x 107 mm
- Conditions de fonctionnement 0 ... 40 °C, 95 % HR
- Conditions de stockage -10 ... 70 °C, 90 % HR
- Type de produit
Testeur d'installation
d'usine (sans certificat)
- Catégorie de mesure
CAT II 600 V
CAT IV 300 V
- Dim.
(L x l x H) 250 x 135 x 107 mm
- Poids
1300 g
IP42
- Gamme de mesure (VDE)
Test RCD (AC, A, F, B, B+)
Résistance
Fréquence
Impédance de ligne
résistance d'isolation
Tension
Impédance de boucle de défaut
Résistance du conducteur de protection
Impédance de boucle
Courant du conducteur de protection
Afficher plus d'infos
- Norme DIN
DIN VDE 0100
DIN EN 61557
- Type d'affichage
LCD
- Précision
2 %
- Largeur
135 mm
- Hauteur
107 mm
- Longueur
250 mm
- Procédure de test
automatique
- Alimentation électrique
alimentation à batterie
alimentation réseau
- Mémoire
non
- Type
PCE-ITE 55B
- Norme VDE
0100
- Spécificités
test RCD/FI
test d'installation PV
Documents & téléchargements
Fiche technique
Fiche technique 3192923 PCE Instruments Testeur d'installation Norme VDE 0100
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3192923 PCE Instruments Testeur d'installation Norme VDE 0100
Description

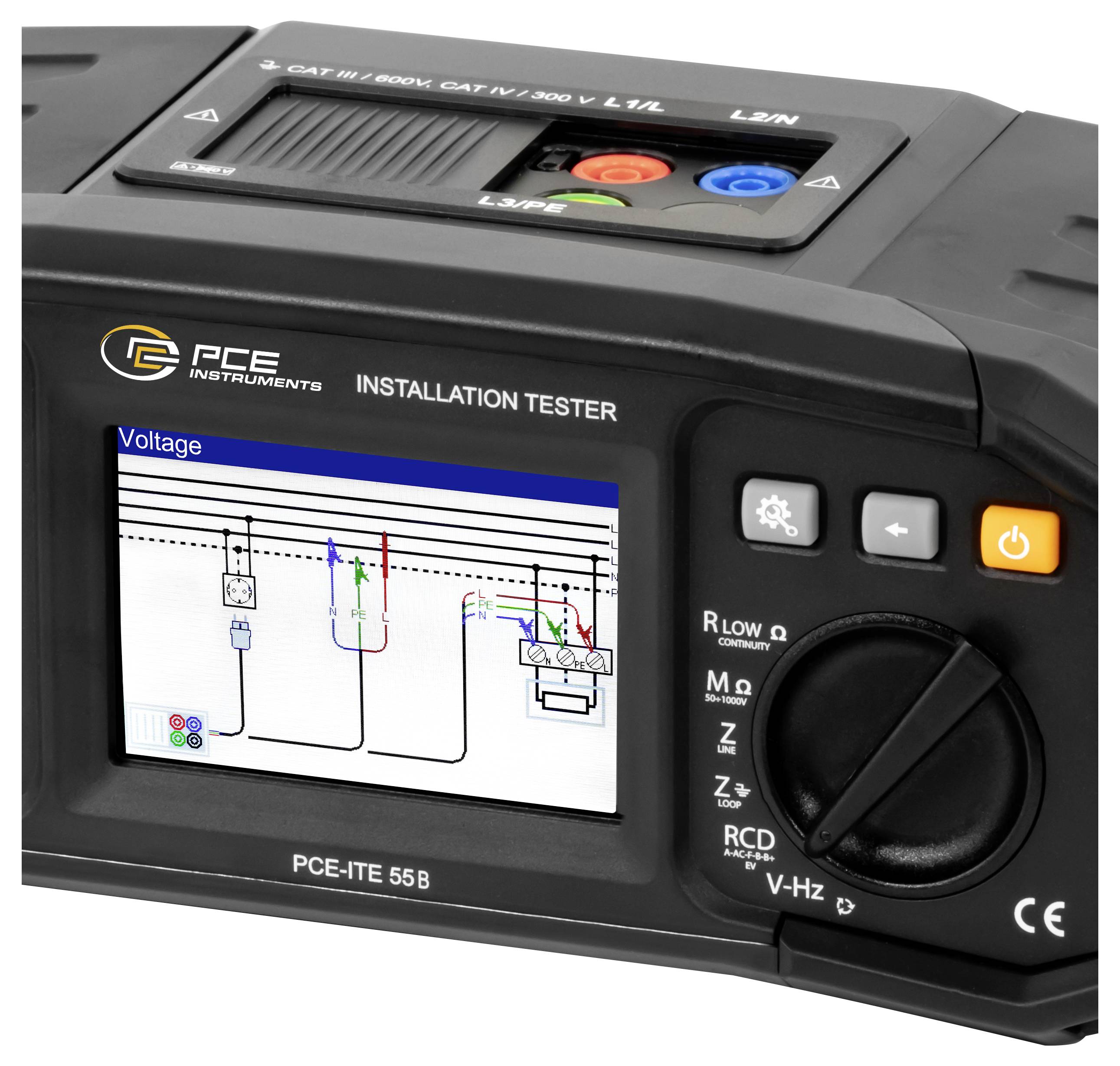

Le testeur d'installation est un appareil de mesure multifonction conçu pour tester la sécurité électrique conformément aux normes en 61557 et DIN VDE 0100. Il offre de nombreuses fonctions spécialement conçues pour la vérification et l'évaluation des installations électriques. Le testeur d'installation peut effectuer une mesure précise de la résistance d'isolation entre les pièces sous tension et la mise à la terre. Le test RCD permet de tester efficacement les disjoncteurs à courant résiduel commandés par type A et AC, B, B+ et F. Cela garantit le bon fonctionnement de ces dispositifs de protection essentiels.
Le testeur d'installation permet une mesure rapide et précise de la résistance de boucle afin de s'assurer que, en cas de courant de défaut, une résistance suffisante est présente pour garantir un arrêt sûr. En outre, une mesure de la résistance du conducteur de protection permet de vérifier la continuité des conducteurs et des connecteurs. Une représentation graphique du câblage permet à l'utilisateur de réaliser des mesures correctement.

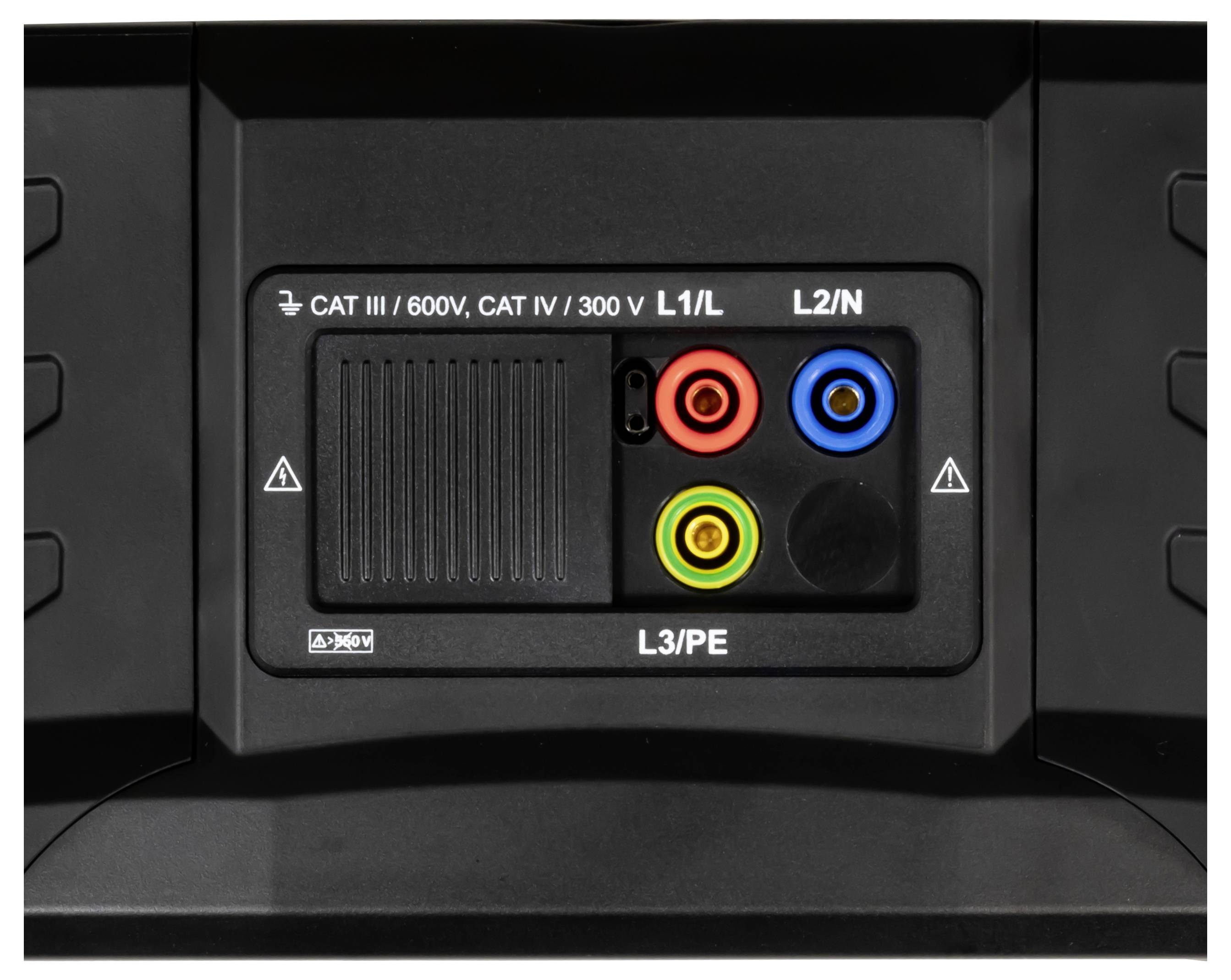

La luminosité de l'écran peut être réglée en 4 niveaux. Un signal sonore d'alarme réglable vous avertit en cas d'erreur ou de dépassement de la valeur limite. Le temps de mise hors tension réglable du testeur d'installation permet d'éviter un déchargement ininterrompu des piles. L'appareil est livré avec des câbles d'essai conformes aux exigences spécifiques des CAT III Cat III / 600 V et CAT IV Cat IV / 300 V.
Le testeur d'installation offre une interface conviviale, des éléments d'affichage clairs et une construction robuste pour répondre aux besoins dans différents environnements. En respectant les normes internationales, il garantit une évaluation sûre et fiable des installations électriques conformément aux normes industrielles les plus élevées.
Nos adaptateurs de test EVSE en option permettent également d'effectuer des tests sur des boîtiers et des stations de charge pour véhicules électriques.
Ce texte a été traduit par une machine.
Le testeur d'installation permet une mesure rapide et précise de la résistance de boucle afin de s'assurer que, en cas de courant de défaut, une résistance suffisante est présente pour garantir un arrêt sûr. En outre, une mesure de la résistance du conducteur de protection permet de vérifier la continuité des conducteurs et des connecteurs. Une représentation graphique du câblage permet à l'utilisateur de réaliser des mesures correctement.
La luminosité de l'écran peut être réglée en 4 niveaux. Un signal sonore d'alarme réglable vous avertit en cas d'erreur ou de dépassement de la valeur limite. Le temps de mise hors tension réglable du testeur d'installation permet d'éviter un déchargement ininterrompu des piles. L'appareil est livré avec des câbles d'essai conformes aux exigences spécifiques des CAT III Cat III / 600 V et CAT IV Cat IV / 300 V.
Le testeur d'installation offre une interface conviviale, des éléments d'affichage clairs et une construction robuste pour répondre aux besoins dans différents environnements. En respectant les normes internationales, il garantit une évaluation sûre et fiable des installations électriques conformément aux normes industrielles les plus élevées.
Nos adaptateurs de test EVSE en option permettent également d'effectuer des tests sur des boîtiers et des stations de charge pour véhicules électriques.
Ce texte a été traduit par une machine.
Contenu de la livraison
- 1 x testeur d'installation PCE-ITE 55B
- 1 x câble de test pour prises eu Schuko
- 3 x cordons d'essai 1 m

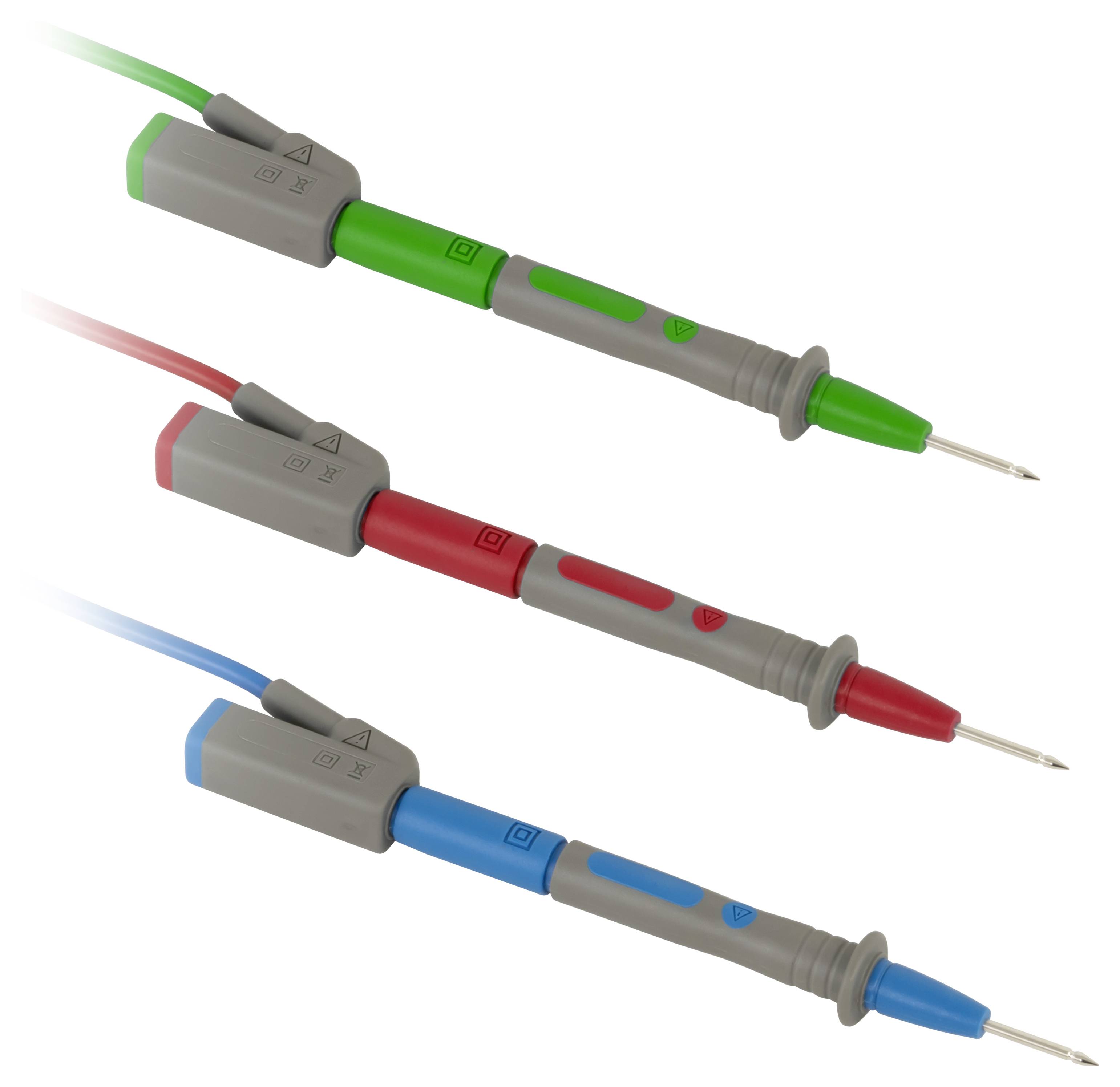

- 3 sondes de test

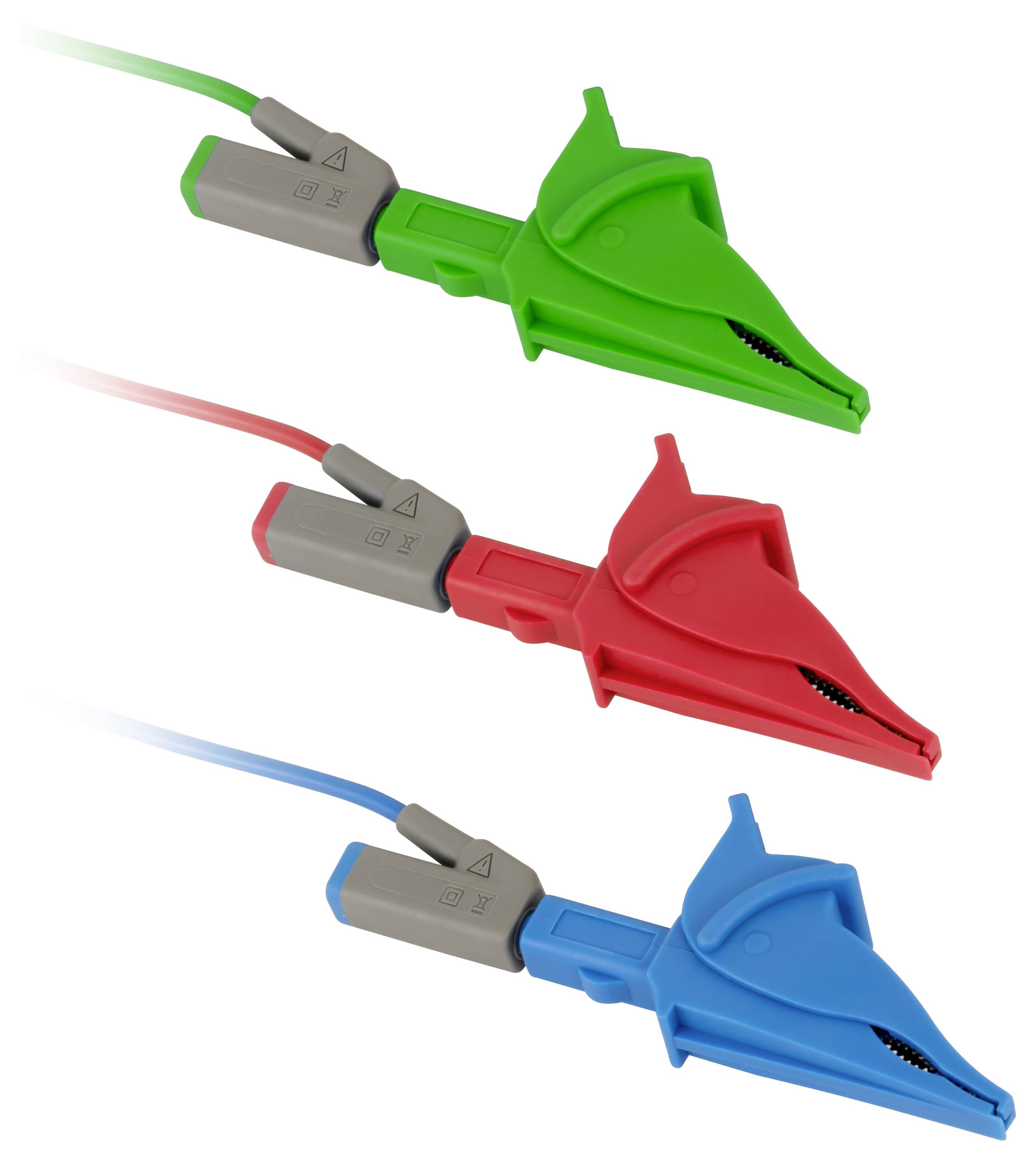

- 3 x pinces crocodiles
- 1 x lanière.
- 6 piles LR6 1,5 V
- 1 x certificat d'étalonnage d'usine
- 1x mode d'emploi
