Name: PCE Instruments PCE-PA 8300-1-ICA Analyseur de réseau étalonné (ISO) triphasé avec fonction enregistreur, avec pince amp
Brand: PCE Instruments
SKU: 3812651
Availability: BackOrder

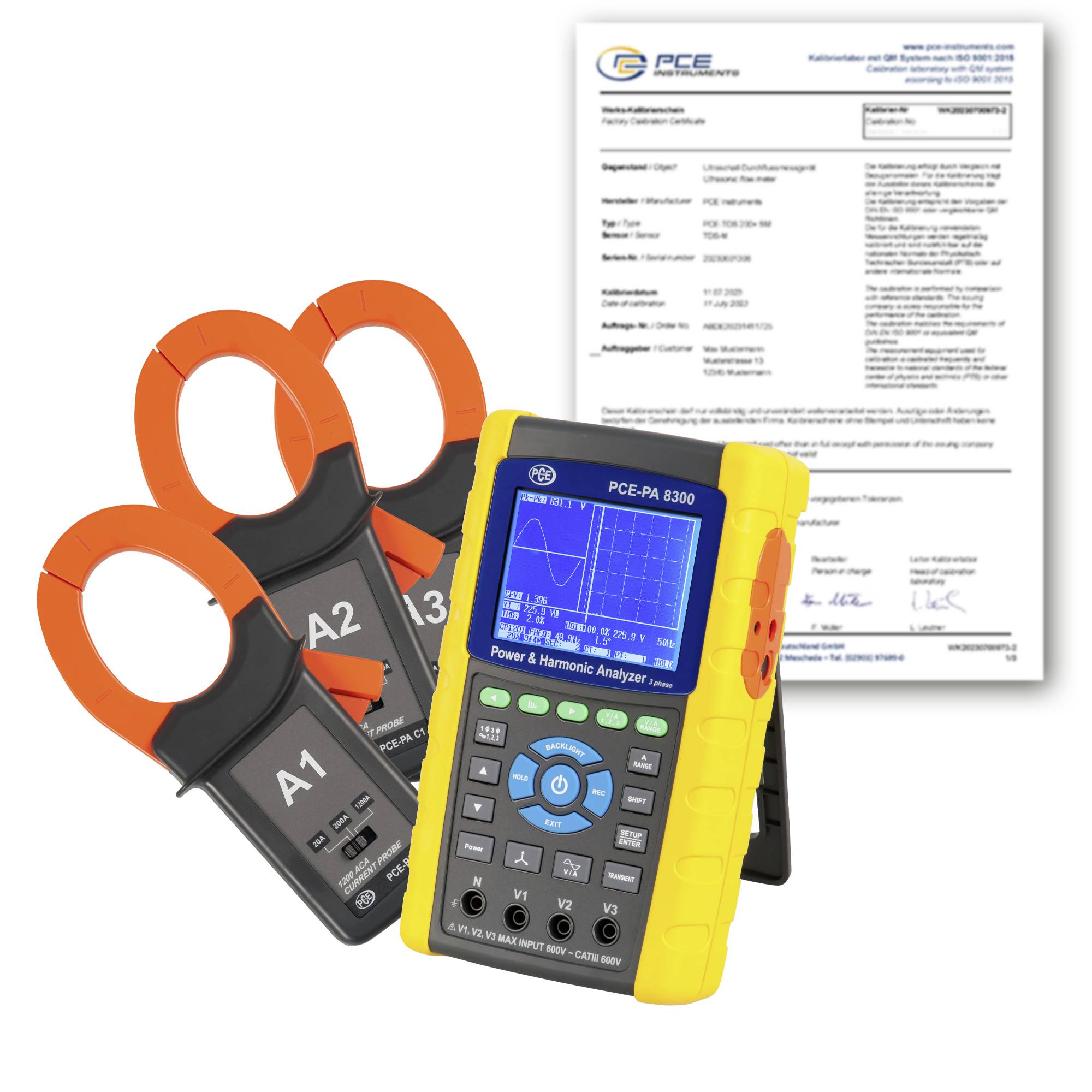

Analyseur de puissance et d'harmoniques avec trois capteurs de pinces devant un document de certificat d'étalonnage.

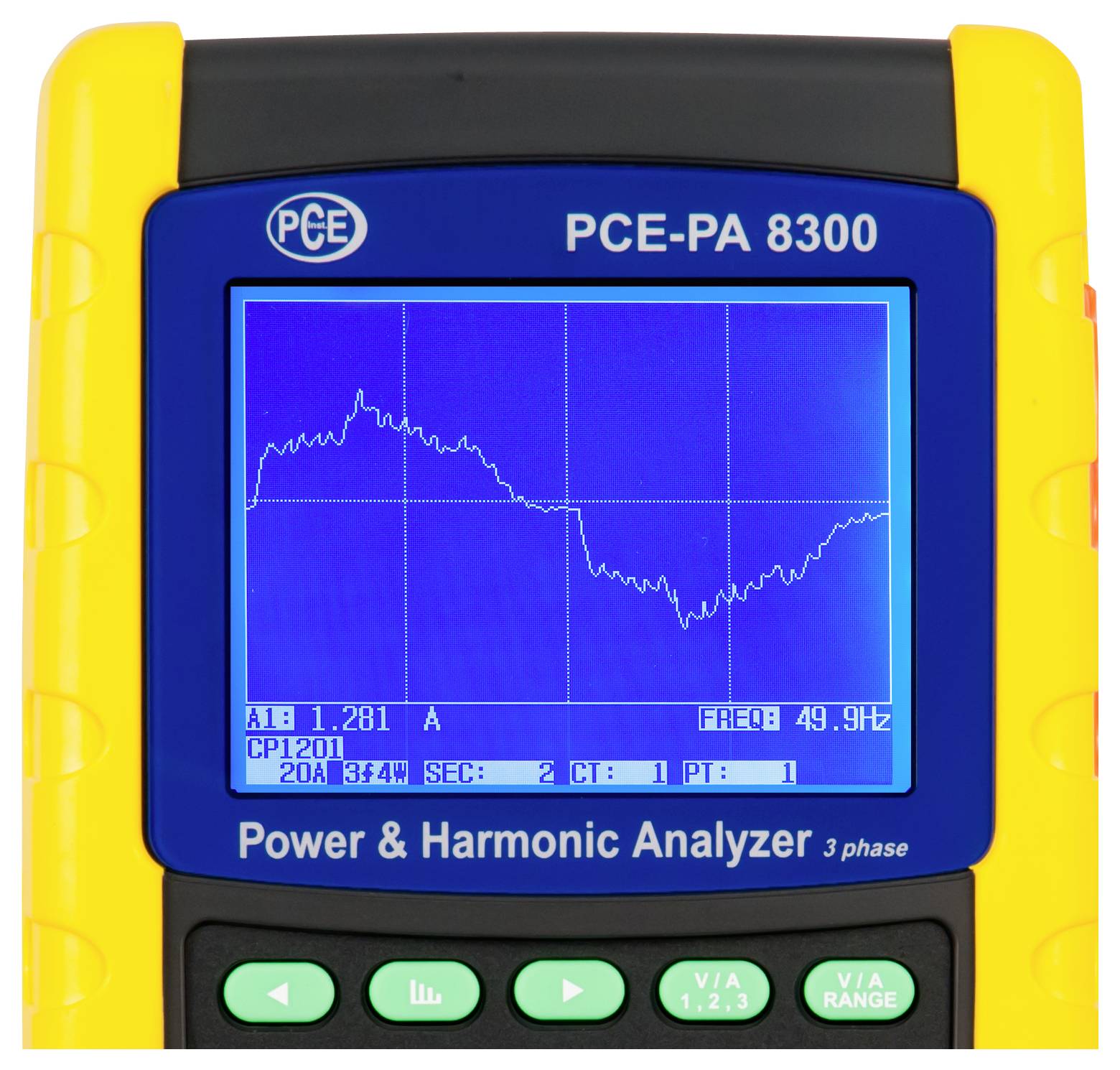

Analyseur de puissance et d'harmoniques portatif PCE-PA 8300 affichant un écran bleu avec une forme d'onde fluctuante et une lecture de fréquence de 49,9 Hz.

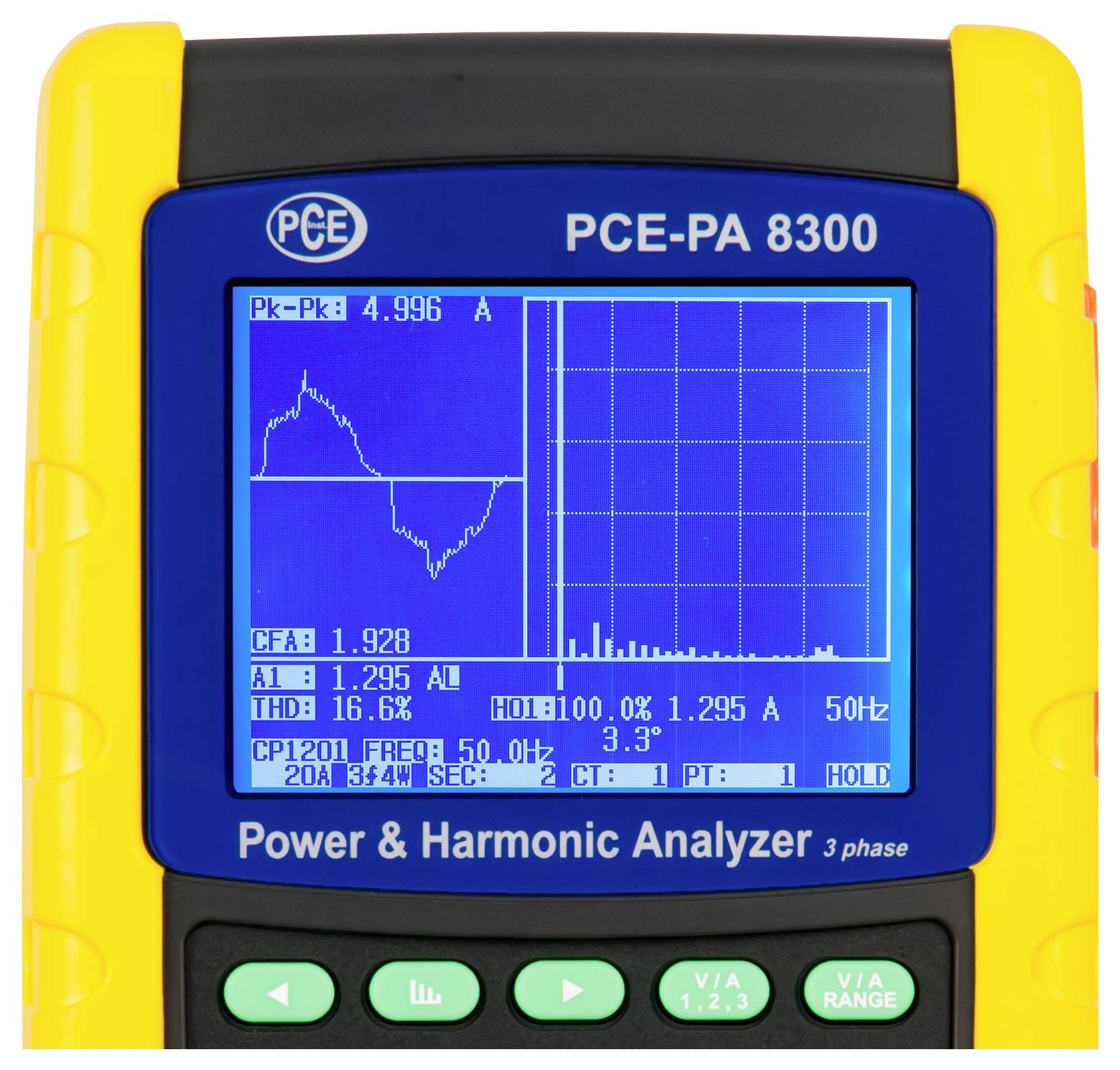

Analyseur de puissance et d'harmoniques portatif PCE-PA 8300 affichant les lectures de forme d'onde et de spectre sur un écran bleu.

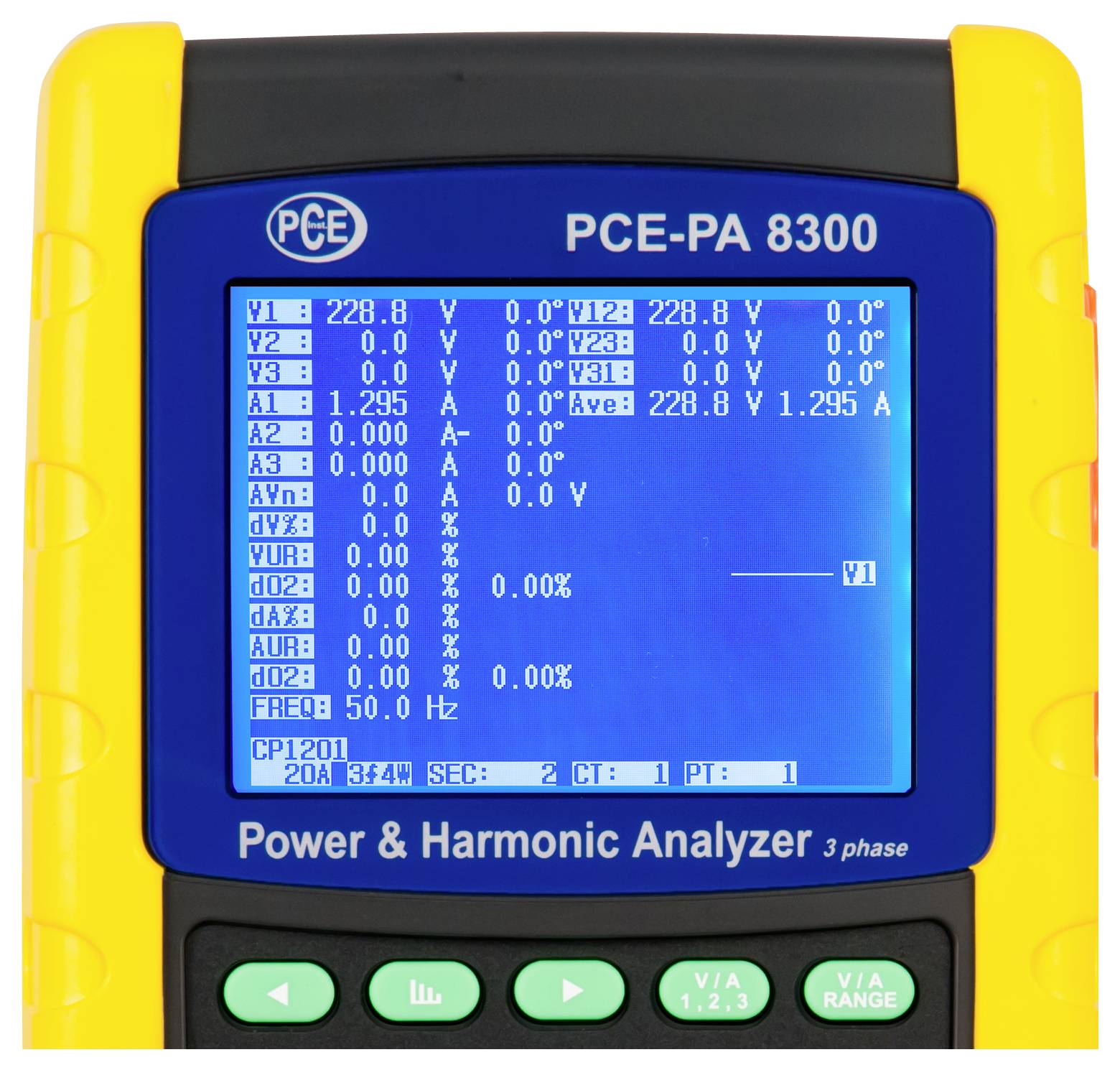

Analyseur de puissance et d'harmoniques triphasé PCE-PA 8300 affichant les lectures de tension, courant et fréquence sur son écran.

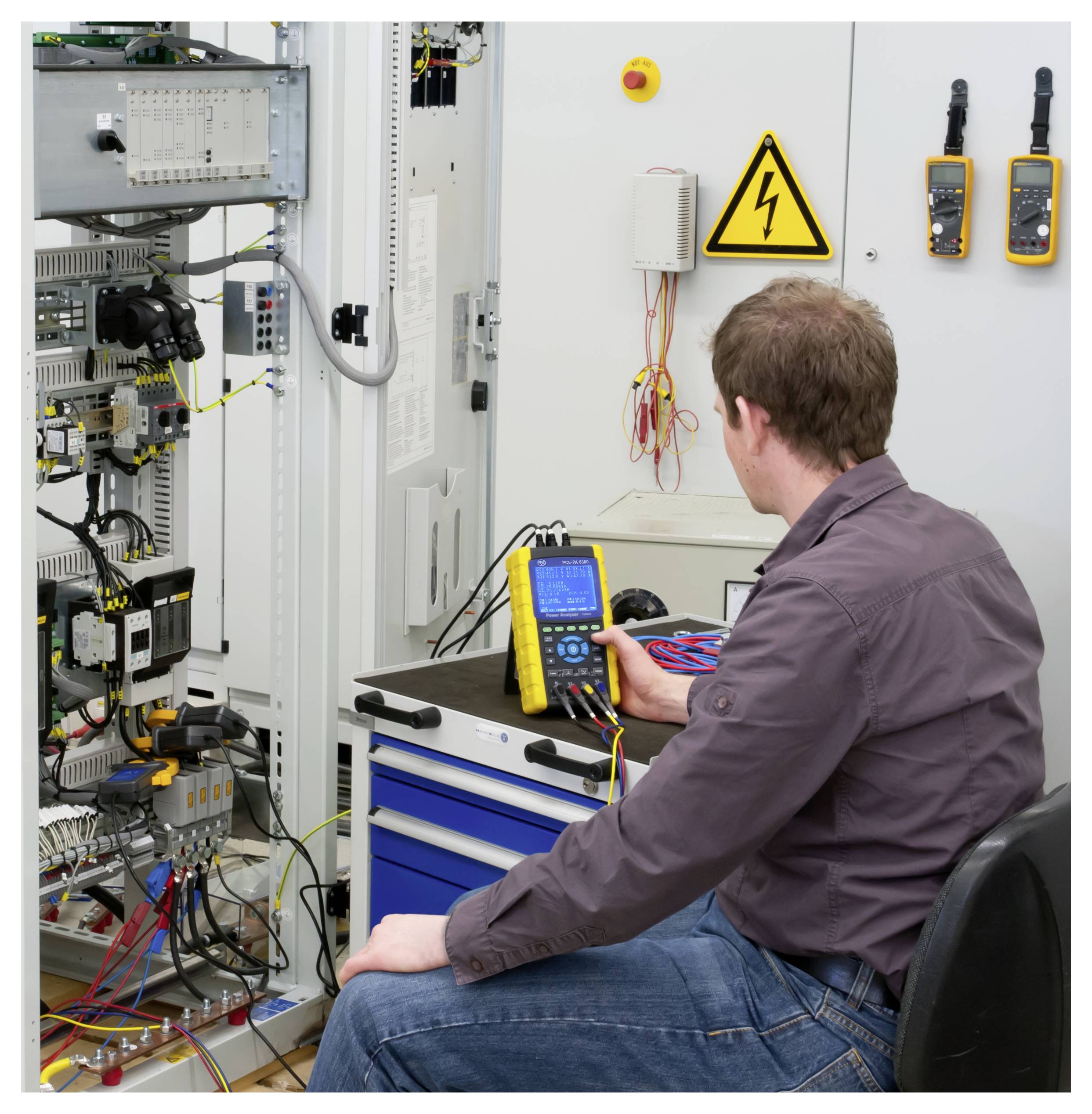

Technicien testant le câblage du panneau de commande électrique avec un multimètre portatif dans un atelier, près d'un panneau d'avertissement haute tension.

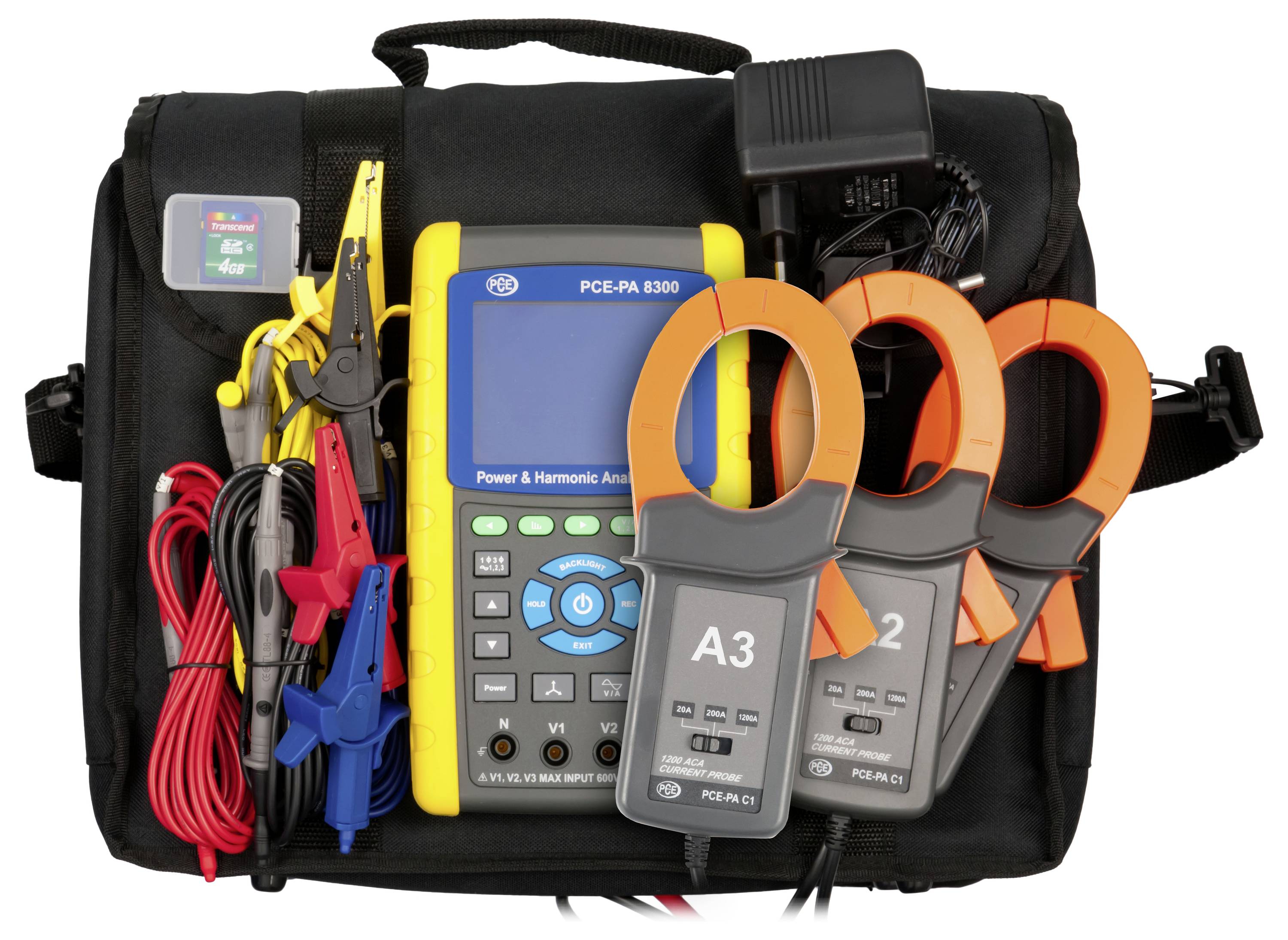

Kit d'analyseur de puissance portable dans une mallette de transport noire, comprenant des câbles de test, des pinces, un multimètre portatif jaune et trois capteurs de pince étiquetés A3, 2 et 3.

1/6

Notre service pour vous

Fiche technique (PDF)

Livraison le mar., 5 janvier 2027

Nombre

pièce(s)

Total (CHF 3'599.95 / pièce(s))

CHF 3'793.40

-5 %

CHF 3'599.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 160.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Appareil de mesure de puissance PCE Instruments PCE-PA 8300-1-ICA

Analyseur de puissance 3 phases et de brouillage du réseau
Mesure jusqu'à 1200 A AC
Analyse harmonique et harmonique
Mesure de la puissance apparente, active, réactive
Mesure du facteur de puissance
Pinces électriques. Fabricant raccordé
Mémorisation sur carte SD
Intervalle d'enregistrement réglable
Mesurable jusqu'à 600 V AC
Mesure de l'angle de phase / fréquence
Écran graphique avec représentation harmonique
Boîtier robuste
Sélection automatique de la plage de mesure (AC V)
Avec certificat d'étalonnage

Caractéristiques techniques

Tension alternative AC
Plage de mesure 10 ... 600 V
Précision ±(0,5 % +0,5 V)
Surcharge 720 V RMS
Courant alternatif (AC)
Plage de mesure 0,2 ... 10 A
Résolution : 0,001 A
Précision ±(0,5 % +0,1 A)
Surcharge 1300 A avec pince électrique
Fréquence 40... 1000 Hz
Courant alternatif (AC)
Plage de mesure 10 ... 20 A
Résolution : 0,01 A
Précision ±(0,5 % +0,1 A)
Fréquence 40... 1000 Hz
Courant alternatif (AC)
Plage de mesure 0,2 ... 100 A
Résolution : 0,01 mA
Précision ±(0,5 % +0,5 A)
Fréquence 40... 1000 Hz
Courant alternatif (AC)
Plage de mesure 100 ... 200 A
Résolution : 0,1 A
Précision ±(0,5 % +0,5 A)
Fréquence 40... 1000 Hz
Courant alternatif (AC)
Plage de mesure 0,2 ... 1000 A
Résolution : 0,1 mA
Précision ±(0,5 % +5 A)
Fréquence 40... 1000 Hz
Courant alternatif (AC)
Plage de mesure 1000 ... 1200 A
Dissolution 1 A
Précision ±(0,5 % +5 A)
Fréquence 40... 1000 Hz
Puissance active
Plage de mesure : 0 ...14 pH 9,999 kW
Résolution 0,001 W
Précision ±(1 % +0,008 kW)
Puissance active
Plage de mesure. 10 kW
Plage de mesure de. 99,99 kW
Résolution 0,01 kVAR
Précision ±(1 % +0,08 kW) W
Puissance active
Plage de mesure 100 ... 999,9 kW
Résolution 0.1 kW
Précision ±(1 % +0,8 kW)
Puissance active
Plage de mesure 1... 9,999 MW
Résolution 0,001 MW
Précision ±(1 % +0,008 MW)
Puissance réactive
Plage de mesure : 0 ...14 pH 9,999 kVAR
Résolution 0,001 kVAR
Précision ±(1 % +0,008 kVAR)
Puissance réactive
Plage de mesure 10 ... 99,99 kVAR
Résolution 0,01 kVAR
Précision ±(1 % +0,08 kVAR)
Puissance réactive
Plage de mesure 100 ... 999,9 kVAR
Résolution 0,1 kVAR
Précision ±(1 % +0,8 kVAR)
Puissance réactive
Plage de mesure 1... 9,999 MVAR
Résolution 0,001 MVAR
Précision ±(1 % +0,008 MVAR),
Angle de phase
Plage de mesure -180 ... +180 °
Résolution 0,1°
Précision : 1 °
Puissance apparente
Plage de mesure : 0 ...14 pH 9,999 kVA
Résolution 0,001 kVA
Précision ±(1 % +0,008 kVA)
Puissance apparente
Plage de mesure 10 ... 99,99 kVA
Résolution 0,01 kW
Précision ±(1 % +0,08 kVA),
Puissance apparente
Plage de mesure 100 ... 999,9 kVA
Résolution 0,1 kVA
Précision ±(1 % +0,8 kVA)
Puissance apparente
Plage de mesure 1... 9,999 MVA
Résolution 0,001 MVA
Précision ±(1 % +0,008 MVA)
facteur de puissance
Plage de mesure : 0 ...14 pH 1
Résolution : 0,01
Précision ±0,04
Énergie active
Plage de mesure : 0 ...14 pH 9,999 kWh
Résolution 0,001 kVAh
Précision ±(2 % +0,008 kWh)
Énergie active
Plage de mesure 10 ... 99,99 kWh
Définition 0,01 kWh
Précision ±(2 % +0,08 kWh)
Énergie active
Plage de mesure 100 ... 999,9 kWh
Définition 0,1 kWh
Précision ±(2 % +0,8 kWh)
Énergie active
Plage de mesure 1... 9,999 MWh
Résolution 0,001 MWh
Précision ±(2 % +0,008 MWh)
Énergie fictive
Plage de mesure : 0 ...14 pH 9,999 kVAh
Résolution 0,001 kVAh
Précision ±(2 % +0,008 kVAh)
Énergie fictive
Plage de mesure 10 ... 99,99 kVAh
Résolution 0,01 kVAh
Précision ±(2 % +0,08 kVAh)
Énergie fictive
Plage de mesure 100 ... 999,9 kVAh
Résolution 0,1 kVAh
Précision ±(2 % +0,8 kVAh)
Énergie fictive
Plage de mesure 1... 9,999 MVAH
Résolution 0,001 MVAH
Précision ±(2 % +0,008 MVAh)
Énergie aveugle
Plage de mesure : 0 ...14 pH 9,999 kvarh
Résolution 0,001 kvarh
Précision ±(2 % +0,008 kVARh)
Énergie aveugle
Plage de mesure 10 ... 99,99 kvarh
Résolution 0,01 kvarh
Précision ±(2 % +0,08 kVARh)
Énergie aveugle
Plage de mesure 100 ... 999,9 kvarh
Résolution 0,1 kvarh
Précision ±(2 % +0,8 kVARh)
Énergie aveugle
Plage de mesure 1... 9,999 MVARh
Résolution 0,001 MVARh
Précision ±(2 % +0,008 MVARh)
Fréquence
Plage de mesure 45 ... 65 Hz
Résolution : 0,1 Hz
Précision ±0,1 Hz
Mesure harmonique (harmonique)
Plage de mesure 1... 50 Numéro d'ordre
Plage de courant 0.2 ... 1200 A
Plage de tension 10... 600 V
Caractéristiques techniques générales
Fonctions de mesure HOLD
Fréquence 40... 1000 Hz
Type d'écran LCD avec éclairage
Taille de l'écran 3,7 pouces
Support de mémoire : carte SD,
Capacité maximale de la mémoire 4Go.
Intervalle de mémoire de 2 s.
Intervalle de stockage jusqu'à 120 min.
Interface : RS232
Norme(s) IEC 1010
Consommation de courant appareil de mesure 500 mA c.c.
Consommation de courant Pince de courant 34 mA c.c.
Diamètre maximal de câble : 50 mm
Norme de sécurité CAT III 600 V
Dimensions Pince électrique : 210 x 64 x 33 mm,Mache de serrage : 86 mm (extérieur)
Sélection de la plage de mesure automatique, manuelle
Langue de menu Anglais (US), Anglais (GB)
Classe de protection (appareil) IP20
Alimentation électrique 9V
Type de connecteur Euro-prise
Batterie/batterie 8 x 1,5 V AA, manganèse alcaline
Capacité : 3000 mAh
Conditions de fonctionnement 0 ... 50 °C, 10 ... 80 % r.d..
Conditions de stockage 0 ... 50 °C, 10 ... 80 % r.d..
Dimensions ( L x l x H ) 225 x 125 x 64 mm
Poids : 1010 g

Type de produit: Analyseur de réseau

Catégorie de mesure: CAT III 600 V

Affichage (détails): Écran LCD

Détection de phase: oui / oui

: ISO

Alim.: 9 V

Dim.: (L x l x H) 225 x 125 x 64 mm

Poids: 1010 g

Service de calibration: Avec certificat d'étalonnage

Type de mesure: triphasé

Spécificités: avec fonction enregistreur
avec pince ampèremétrique
Mesures de l'énergie

Largeur: 125 mm

Hauteur: 64 mm

Longueur: 225 mm

Interfaces: RS-232

Emballage sans plastique: Emballage sans plastique

Documents & téléchargements

Fiche technique

Fiche technique 3812651 PCE Instruments PCE-PA 8300-1-ICA Analyseur de réseau étalonné (ISO) triphasé avec fonction enregistreur, avec pince amp

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3812651 PCE Instruments PCE-PA 8300-1-ICA Analyseur de réseau étalonné (ISO) triphasé avec fonction enregistreur, avec pince amp

Description

L'appareil de mesure de puissance séduit par sa facilité d'utilisation. Le compteur de puissance enregistre toutes les valeurs mesurées sur une carte SD. L'appareil de mesure de puissance peut être utilisé pour la mesure de puissance et l'analyse de réseau. La puissance peut être mesurée par le compteur de puissance jusqu'à 9999 MW. Pour l'analyse du réseau, l'appareil de mesure de puissance peut déterminer avec précision les harmoniques et les harmoniques jusqu'au 50e ordre.

Toutes les valeurs mesurées sont affichées sur le graphique LCD. Ainsi, il n'y a aucun problème avec l'appareil de mesure de puissance pour représenter les distorsions du réseau. Pour une analyse précise du réseau et des performances, les données de mesure peuvent être stockées sur une carte mémoire SD dans un intervalle de mémoire librement réglable. Cela permet des prises de vue à long terme avec l'appareil de mesure de puissance.
