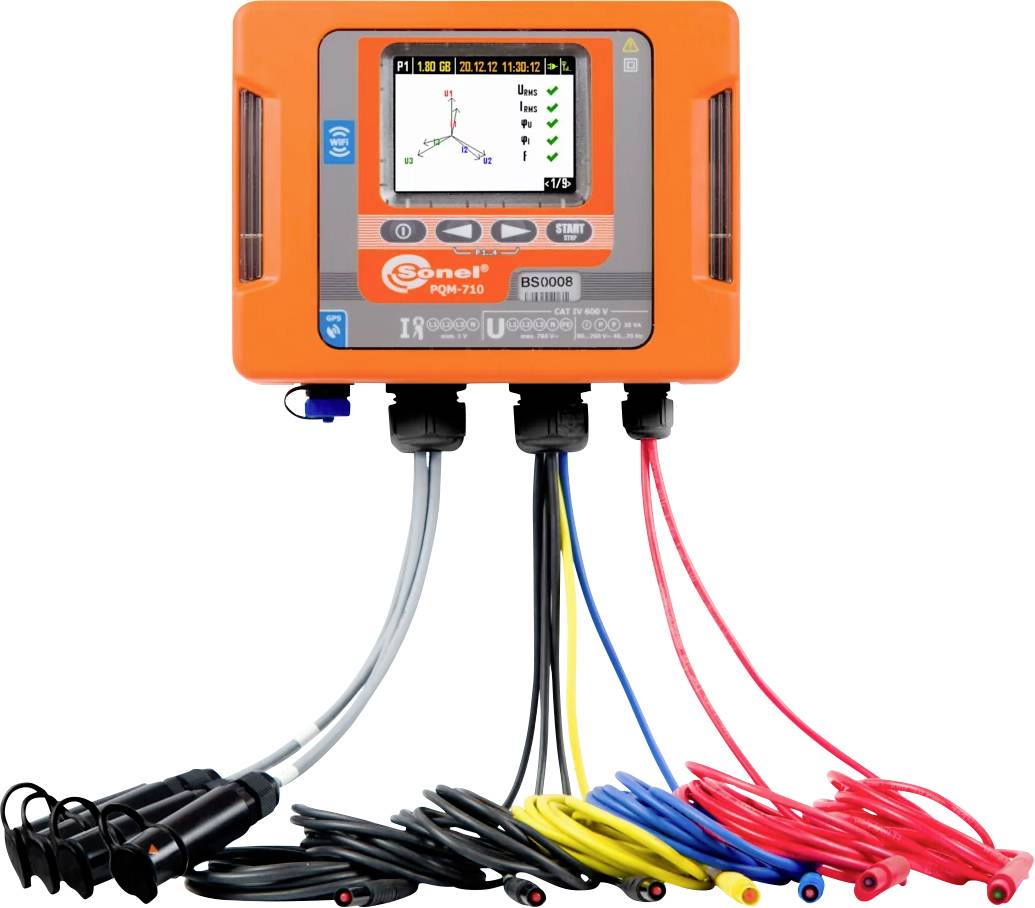

Sonel PQM-710 Analyseur de réseau monophasé, triphasé avec fonction enregistreur
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
1 pièce(s) (Dans la limite des stocks disponibles)
Nombre
Total (CHF 4’346.90 / pièce(s))
CHF 5’292.43
-18 %
CHF 4’346.90
excl. TVA
Livraison gratuite
Plus que 1 pièce(s) en stock !
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Analyseur de la qualité du réseau Sonel PQM-702
- Analyse de la qualité du réseau conformément à IEC61000-4-30 classe A;DIN EN 50160;DIN EN 61000-4-7 ;DIN EN 61000-4-15;Mesure de toutes les paramètres réseau importants : V, A, P, Q, D, S, f, E, cosϕ, PF, tgϕ, THD, TID, facteur K, Pst, Plt;Signaux de télécommande centralisée jusqu'à 3 kHz;Enregistrement numérique des formes d'ondes;Mesure dans des réseaux de 64 V-760 V avec 40 Hz et 70 Hz;Transmission de données par GSM (GPRS);Récepteur GPS intégré pour la synchronisation RTC ;Protection contre le vol par alerte SMS;Température de fonctionnement : -20...55 °C
Caractéristiques techniques
- Plage de tension AC RMS : 0-760 V; Résolution de la tension AC RMS: 0,01 %, précision tension AC RMS: ±0,1 %; Plage facteur de crête de tension CFU : 1,00…10,00 (≤1,65 avec 690 V), résolution facteur de crête de tension UFC : 0,01, précision facteur de crête de tension UFC : ±5 %; Plage facteur de crête du courant CFI: 1,00...10,00 (≤3,6 Inom), résolution facteur du courant CFI : 0,01, précision facteur de crête du courant CFI : ±5 % de la valeur de mesure; Plage de courant AC RMS : selon pince ampèremétrique, résolution courant AC RMS: 0,01 % de B, précision courant AC RMS: ±0,1 % de B. (plus imprécision de la pince); Plage de fréquences : 40.00...70,00 Hz, résolution fréquence : 0,01 Hz; Précision fréquence : ±0,01 Hz; Plage puissance effective (P), puissance apparente (S), puissance réactive (Q), puissance de distorsion (D) : selon pinces de courant et transformateur, résolution puissance effective (P), puissance apparente (S), puissance réactive (Q), puissance de distorsion (D) : jusqu'à 4 décimales.Précision de la puissance active (P), puissance apparente (S), puissance réactive (Q), puissance de distorsion (D) : selon pinces de courant et transformateur; Plage énergie effective (EP), apparente (ES), réactive (EQ) : selon pinces de courant et transformateur, résolution énergie effective (EP), apparente (ES), réactive (EQ) : jusqu'à 4 décimales, précision énergie effective, (EP), apparente (ES), réactive (EQ) : selon pinces de courant et transformateur; Plage Cosϕ et facteur de puissance PF : 0,00...1,00, résolution cosϕ et facteur de puissance PF : 0,01, précision cosϕ et facteur de puissance PF : ±0,03; Plage tgϕ : 0,00...10,00, résolution tgϕ: 0,01, précision tgϕ : selon précision de la puissance effective et de la puissance réactive; Plage des harmoniques de tension Uh : 0,00...760 V ; résolution des harmoniques de tension Uh : 0,01 %, précision des harmonique de tension Uh: ±5 % Uh pour Uh ≥ 1 %, ±0,05 % pour Uh ˂ 1 %; Plage des harmoniques de courant Ih : selon pinces de courant, résolution des harmoniques de courant Ih: 0,01 % de B, précision des harmoniques de courant : ±5 % Ih pour Ih ≥ 3 %, ±0,15 % pour Ih ˂ 3 % In ; Plage facteur de distorsion harmonique (THD) pour la tension et courant : 0,0...100,0 % selon la valeur RMS, résolution de distorsion harmonique (THD) pour la tension et courant : 0,1 %, précision de distorsion harmonique (THD) pour la tension et courant : ±5 %; Plage d'harmoniques de la puissance active (PH) et de la puissance réactive (Qh) : selon pinces de courant, résolution d'harmoniques de la puissance active (PH) et de la puissance réactive (Qh) : selon valeur minimale de courant et de tension; Plage de l'angle entre les harmoniques de tension et de courant ϕUI : -180°...+180°, résolution de l'angle entre les harmoniques de tension et de courant ϕUI : 0,1°, précision de l'angle entre les harmoniques de tension et de courant : ±(h x 1°); Plage facteur K : 1,0...50,00 : résolution facteur K : 0,1, précision facteur K : ±10 %; Plage Flicker Pst/lt : 0,20...10,00 : résolution Flicker Pst/lt : 0,01, précision Flicker Pst/lt : ±5 %; Plage de l'inégalité tension-courant : 0,0...20,00 % : résolution de l'inégalité tension-courant : 0,1 %, précision de l'inégalité tension-courant : 0,15 % (Erreur absolue); Plage pinces de courant F1, F2, F3: 0...3000 A (10000 AP-P); Plage pince de courant C-4 : 0...1000 A (3600 AP-P); Plage pince de courant C-5 : 0...1000 A (3600 AP-P); Plage pince de courant C-6 : 0...10 A (36 AP-P) (sans transformateur de courant); Plage pince de courant C-7 : 0...100 A (360 AP-P);Interfaces/communication : OR-1, USB, GPS, GSM ;
- Type de produit
Analyseur de réseau
- Catégorie de mesure
CAT IV 600 V
d'usine (sans certificat)
- Alim.
64-110 V; 110-190 V; 115-200 V; 127-220 V; 254-440 V; 290-500 V;64-110 V; 110-190 V; 115-200 V; 220-380 V; 230400 V; 240-415 V; 400/690 V
- Dim.
(L x l x H) 440 x 520 x 200 mm
- Poids
8.4 kg
- Type de mesure
monophasé
triphasé
- Spécificités
avec fonction enregistreur
- Largeur
520 mm
- Hauteur
200 mm
- Longueur
440 mm
- Gamme de mesure (tension)
0 - 760 V
Documents & téléchargements
Fiche technique
Fiche technique 1427971 Sonel PQM-710 Analyseur de réseau monophasé, triphasé avec fonction enregistreur
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1427971 Sonel PQM-710 Analyseur de réseau monophasé, triphasé avec fonction enregistreur
Description
Attention : Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
L'analyseur de qualité du réseau PQM-702 de Sonel permet une analyse de qualité. Il répond à toutes les normes EU et IEC et effectue toutes les mesures conformément à la norme IEC 61000-4-30 classe A. La pince ampèremétrique mesure les courants jusqu'à 3 kA ; les données collectées peuvent être transmises en WiFi à un PC via le modem intégré (UTMS ou GSM), le port USB ou une carte microSD, et analysées de manière professionnelle à l'aide du logiciel fourni. Les protocoles sont créés automatiquement conformément à la norme EN50160. L'analyse réseau précise est également prise en charge par le récepteur GPS intégré pour la synchronisation de l'heure du RTC. L'installation est possible aussi bien dans les bâtiments qu'en champ libre.
L'analyseur de qualité du réseau PQM-702 de Sonel permet une analyse de qualité. Il répond à toutes les normes EU et IEC et effectue toutes les mesures conformément à la norme IEC 61000-4-30 classe A. La pince ampèremétrique mesure les courants jusqu'à 3 kA ; les données collectées peuvent être transmises en WiFi à un PC via le modem intégré (UTMS ou GSM), le port USB ou une carte microSD, et analysées de manière professionnelle à l'aide du logiciel fourni. Les protocoles sont créés automatiquement conformément à la norme EN50160. L'analyse réseau précise est également prise en charge par le récepteur GPS intégré pour la synchronisation de l'heure du RTC. L'installation est possible aussi bien dans les bâtiments qu'en champ libre.
Modèle
- 7 cordons de mesure, (2,2 m fixes);4 adaptateurs de tension magnétiques (L1, L2, L3, N);5 adaptateurs de tension avec filetage M4 ou M6 (L1, L2, L3, N, PE);1 adaptateur AC pour répartition de la ligne;Fiche secteur avec fiches banane femelles;Pinces crocodiles : 2 rouge, 1 jaune, 1 bleue, 1 noire;2 supports de rail DIN;2 supports de mât;2 sangles;Set batteries rechargeables Li-ion1 mallette rigide;Adaptateur USB 1 OR-1 pour la transmission de données ;1 câble USB; Logiciel Sonel Analysis pour l'analyse de données ;Mode d'emploi;Certificat d'étalonnage
Contenu de la livraison
- 7 cordons de mesure, (2,2 m fixes);4 adaptateurs de tension magnétiques (L1, L2, L3, N);5 adaptateurs de tension avec filetage M4 ou M6 (L1, L2, L3, N, PE);1 adaptateur AC pour répartition de la ligne;Fiche secteur avec fiches banane femelles;Pinces crocodiles : 2 rouge, 1 jaune, 1 bleue, 1 noire;2 supports de rail DIN;2 supports de mât;2 sangles;Set batteries rechargeables Li-ion1 mallette rigide;Adaptateur USB 1 OR-1 pour la transmission de données ;1 câble USB; Logiciel Sonel Analysis pour l'analyse de données ;Mode d'emploi;Certificat d'étalonnage
Avertissement
Mode d’emploi pas disponible en Français.
Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.
